Ferde falak és oszlopok módosítása
A ferde falakat és oszlopokat 3D-ben és metszetben a mozgó palettával lehet megnyújtani, valamint a dőlésszögüket módosítani. (Az oszlopokat az alaprajzon is lehetséges módosítani.)
A 3D-s ablakban az alábbi lehetőségek állnak rendelkezésre:

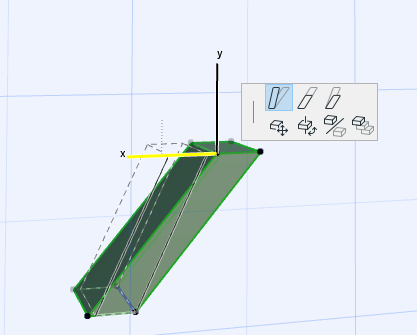

•Fal vagy oszlop megdöntése vagy ferde fal vagy oszlop dőlésszögének megváltoztatása: jelölje ki a fal egyik sarkát, illetve az oszlop felső síkjának a középpontját és tolja el a vízszintes sík mentén. (A mozgó palettában válassza a Szög módosítása ikont.)
Megjegyzés: Nem lehet megdönteni olyan falat, amelynek a referenciavonal a fal közepére esik.

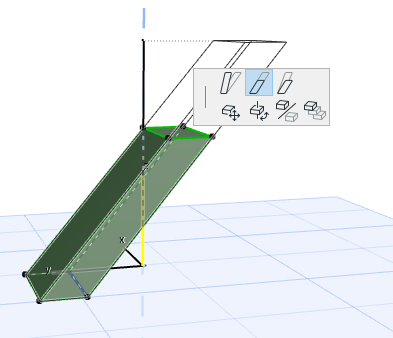

•Ferde fal vagy oszlop nyújtása: mozgassa el a felső vagy alsó élét felfelé vagy lefelé a fal síkja mentén (a mozgó palettában válassza a Ferde magasság nyújtása ikont a falak esetében és a Magasság nyújtás rögzített szöggel ikont az oszlopok esetében.)

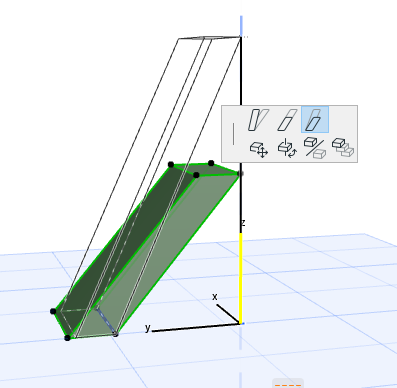

•Ferde fal vagy oszlop függőleges nyújtása. (A mozgó palettában válassza a Magasság nyújtása ikont.) Ha megváltoztatjuk a fal magasságát, a fal vastagsága változatlan marad, de a dőlésszöge módosul.
Ugyanezeket a funkciókat Metszet nézetben is használhatja. ("Dőlésszög módosítása” csak akkor lehetséges, ha a fal referenciavonala merőleges a metszetvonalra.) (Metszet nézetben a Követő "Távolság" mezőjében lehet módosítani a fal dőlésszögét az eltolás (pl.a távolság) értékével.

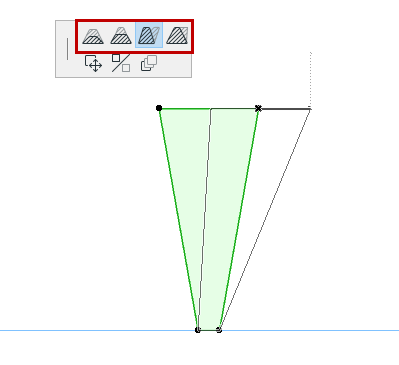

Dupla ferde fal szerkesztése
A dupla ferde falak 3D vagy Metszet nézetben négyféleképpen szerkeszthetők:

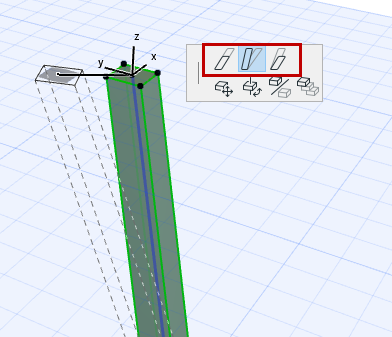

Ferde oszlop módosítása
Az oszlopok dőlésszögét grafikusan lehet változtatni az alaprajzon és 3D-ben is.
