Felületháló szerkezete
Az alaprajzon csak a felületháló körvonalai és élei látszanak.
Megjegyzés: a födémek és felülethálók alaprajzi kontúrjai külső szinteken (amennyiben saját honszintjüktől eltérő szinteken láthatók) a Terv beállításai > Elavult menüpontban beállított vonaltípussal jeleníthetők meg.

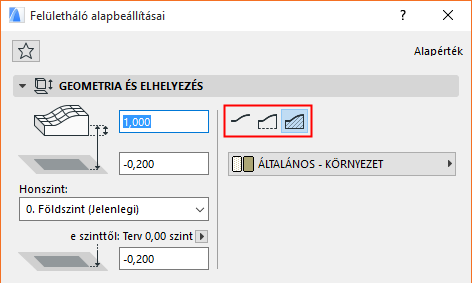

3D-ben, az Infótáblán vagy a Felületháló beállításoknál választott építési módszertől függően a felületháló háromféleképpen jeleníthető meg:
Élek megjelenítése
Kétféle él van egy felülethálóban: a felhasználó által megadott és a létrehozott él. A létrehozott élek a felületháló két, különböző magasságon lévő fogópontját kapcsolják össze, melyek még nem kapcsolódnak össze felhasználó által meghatározott élekkel.
•A felhasználó által megadott élek mindig megjelennek.

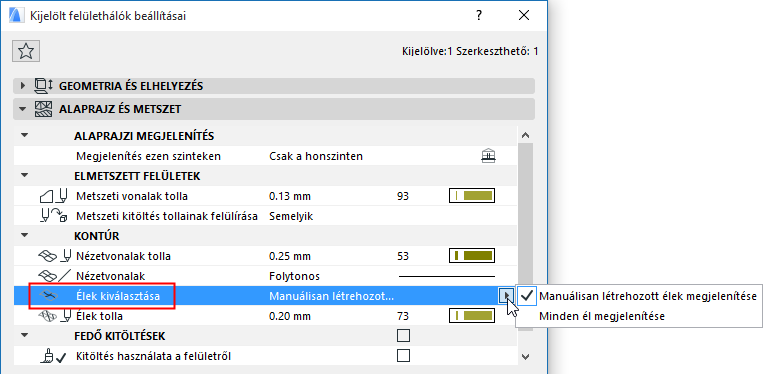

•A Minden él megjelenítése lehetőség kijelölése esetén az ARCHICAD megmutatja a felületháló fogópontjainak összekötésével létrehozott éleket is. (Ez a vezérlő a Felületháló eszköz beállításainál található.) A létrehozott élek csak akkor jelennek meg, ha eltérő magasságú pontokat kapcsolnak össze.

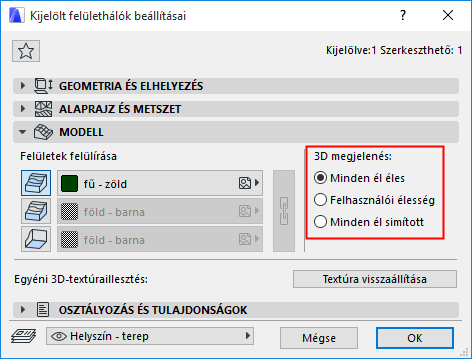

A Felületháló beállításainak Modell panelén lévő vezérlőkkel beállítható, hogy a felületháló élei simítva vagy élesen jelenjenek-e meg.
•Minden él éles: A felületháló a 3D ablakban élesen csatlakozó háromszögekként jelenjen meg.
•Egyénileg meghatározott él: Kapcsolja be ezt a gombot, ha azt szeretné, hogy a felületháló felhasználó által meghatározott gerincei élesen, míg a többi érintkező felület legömbölyítve jelenjen meg bárhol máshol.
•Minden él simított: a felületháló simítottan csatlakozó felületként jelenik meg.
Ha a Minden él simított lehetőséget választja, csak a felhasználó által megadott élek jelennek meg a 3D-s nézetben.
