Függönyfal határvonalának megrajzolása a metszet ablakban

A példában függönyfalat készítünk úgy, hogy szabadkézi határvonalat rajzolunk Metszet nézetben.

1.Váltson az Alaprajzra.

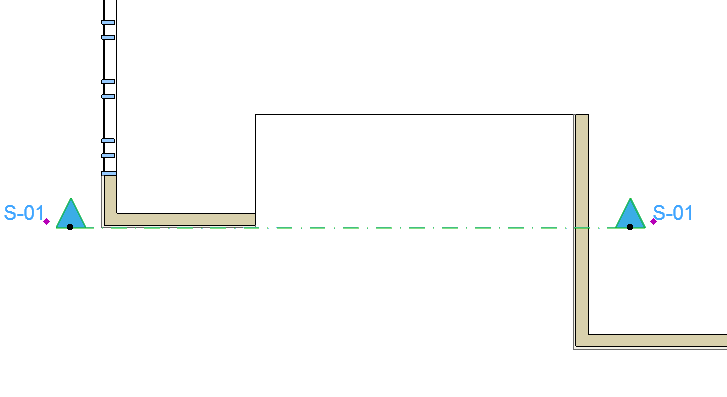

2.Rajzoljon metszetvonalat az Alaprajzon a függönyfal bemeneti síkjának meghatározásához.

3.Nyissa meg a Metszet ablakot.

4.Ha a Függönyfal eszköz aktív, válassza a Függönyfal Infótáblán a Határvonal geometria módszert.

5.Rajzolja meg a függönyfal határvonalát a kívánt kontúr mentén, kattintson az egyes csomópontoknál, mint amikor vonalláncot rajzol.

6.A poligon bezárásához kattintson duplán az egérrel.

Megjegyzés: A függönyfal referenciavonala az elsőként megrajzolt határvonal.

Kapcsolódó téma:

Függönyfal elhelyezése metszetben
