Az Oszlopok az ARCHICAD-ben a következő két összetevőből állnak: a teherhordó magból és a választható burkolatból, mely a tűzvédelmet vagy más bevonatot jelképezi.
•A burkolat saját építőanyaggal és így egyéni metszeti prioritással rendelkezik.

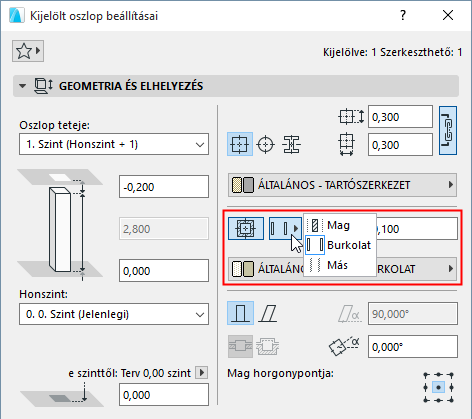

•A burkolat összetevők megadhatók „Mag”, „Felület” vagy „Egyéb” meghatározással az Oszlop eszköz beállításainál.
A részleges szerkezetmegjelenítési beállítások a 2D és 3D nézetben egyaránt számításba veszik az itt megadott burkolatot.
Lásd Részleges szerkezetmegjelenítés.

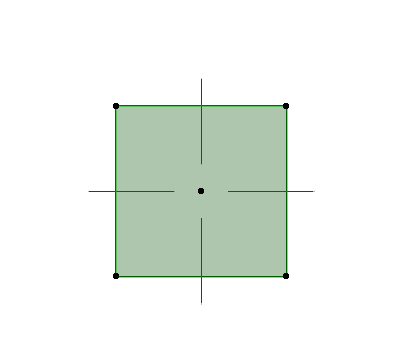

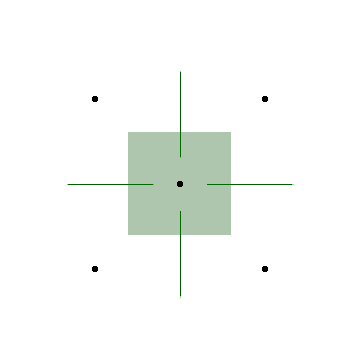

Oszlop burkolattal, különböző részleges szerkezetmegjelenítési beállításokkal. „Burkolatként” megadott burkolat:

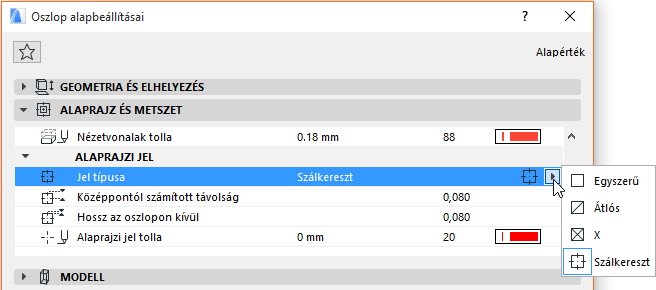

Az Alaprajzi jel lehetőségek (az Oszlop eszköz beállításainál, az Alaprajz és Metszet panelen) az oszlop kereszteződés alaprajzi jelére (Egyszerű, Átlós, X alakú vagy Szálkereszt) vonatkoznak.

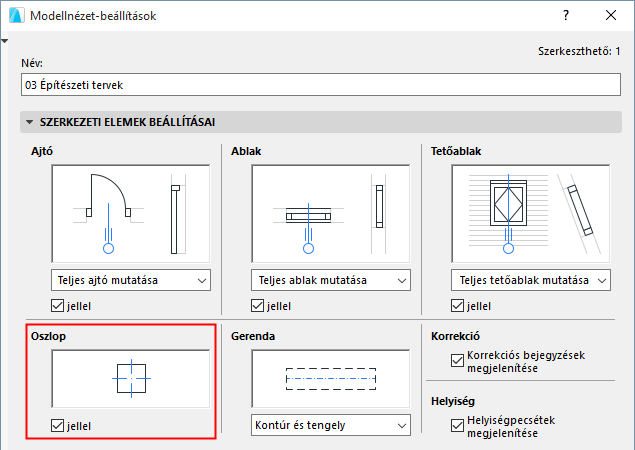

Az oszlopok valamennyi alaprajzi jeleinek megjelenítése nézet szerint be- és kikapcsolható az Oszlopjel jelölőnégyzettel, a Dokumentáció > Modellnézetek > Modellnézet-beállítások beállítással.
