További információért a szerkezeti elemek közötti metsződésekről (csomópontokról):
Lásd Elemek összemetsződése.

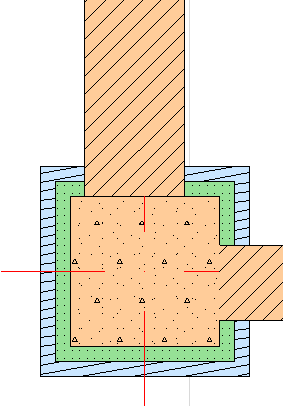

Falak és oszlopok

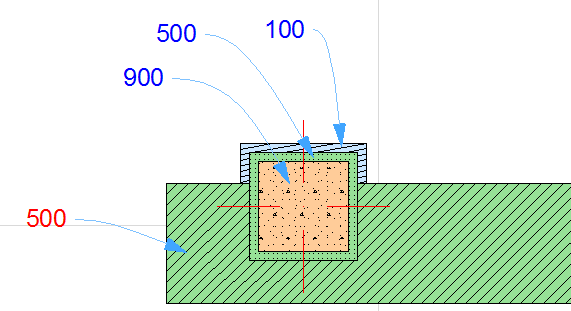

•A metsződések megjelenítése az építőanyagok metszési prioritásától függ: a magasabb számúnak van elsőbbsége.
Megjegyzés: Minden építőanyaghoz külön metszési prioritás van rendelve, amely az Építőanyagok párbeszédablakban állítható be.
•Ha két egyforma építőanyag érintkezik, a rétegelválasztó vonal nem jelenik meg.
Oszlopok és Tetők/Héjszerkezetek
Az oszlopok tetővé vagy héjszerkezetté bonthatók.
Lásd Elemek vágása tetővel vagy héjszerkezettel.
Az oszlopot egyszerű tetővel is elvághatja.
Lásd Elemek vágása egyszerű tetővel.
Oszlopok és Födémek
Az Elemek födémhez igazítása funkcióval az oszlopok az alattuk és/vagy fölöttük elhelyezkedő födém(ek) adott szintjeihez igazíthatók.
Lásd Elemek födémhez igazítása.
Viszonyulás helyiségekhez: Az Oszlop beállításai Modell panelén megadhatja az Oszlop helyiséghez való viszonyát: azt hogy az Oszlop (határoló szerkezete) hogyan viselkedjen a helyiség viszonylatában, illetve, hogy a program kivonja-e az Oszlop területét/térfogatát abból a helyiségből, amelyben található, vagy egyáltalán ne legyen hatással arra.
Lásd Viszony a helyiségekhez.

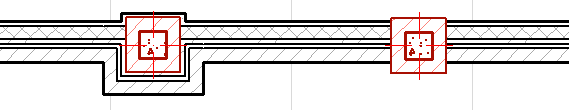

Réteges fallal kereszteződő oszlop elhelyezésekor a kiválasztott építési módszer – falba épített vagy nem beépített – befolyásolja a fal/oszlop alaprajzon való megjelenítését.
Az Infótábla vagy az Oszlop beállításai párbeszédpanel falba épített/nem beépített ikonjaival meghatározhatja az oszlopok és a réteges falak viszonyát.
A Falba épített oszlopok a réteges falaknak csak teherhordó rétegeit tudják megszakítani. A fal többi rétege körülöleli az oszlopot, vastagságát megtartva.
További részleteket lásd Falba épített Oszlopok az Alaprajzon.

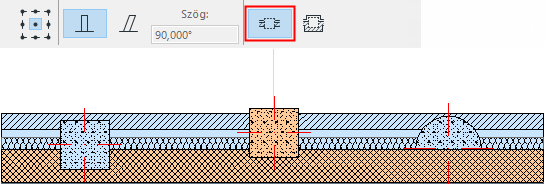

Nem beépített Oszlopok az Alaprajzon
A nem beépített (a Különálló építési módszert alkalmazó) oszlopok nem módosítják a fal felületét, csak a saját helyüket vágják ki, az összes falfelületet megszakítva.
A fal rétegei és az oszlop közötti elválasztóvonalak eltűnnek azon a helyen, ahol építőanyagaik megegyeznek.

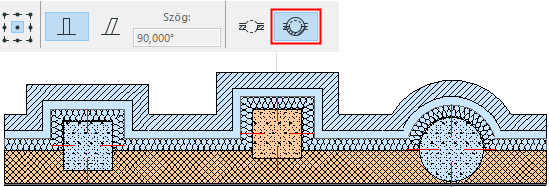

Falba épített Oszlopok az Alaprajzon
A falba épített (a „Falba épített” építési módszerrel elhelyezett) oszlopok megszakítják a réteges falak magfelületeit, feltételezve, hogy az oszlop metszi a réteges fal magját. Az egyéb (mag nélküli) falfelületek körülveszik az oszlopot, megnövelve ezzel az oszlop vastagságát.
Megjegyzés: Réteges szerkezeteknél a „maghoz” tartozó felületek a Lehetőség > Elemattribútumok > Réteges szerkezetekben definiálhatók.
Lásd Réteges szerkezetek párbeszédpanel.
Megjegyzés: A burkolás nem érhető el ívelt vagy poligon falak, valamint a „Burkolatként” meghatározott burkolatú oszlopok esetében.
Az Alaprajzon csak akkor kerül sor burkolásra, ha:
•az oszlopot a Falba épített eljárással hozta létre
•az oszlop függőleges, és nem profilos
•az oszlop egy egyenes és függőleges réteges falat metsz
•a réteges fal típusához legalább egy felület rendelkezésre, amely mag és egy másik, amelyik nem mag (amely körül fogja venni)
•az oszlop metszi a réteges fal szerkezeti rétegeit

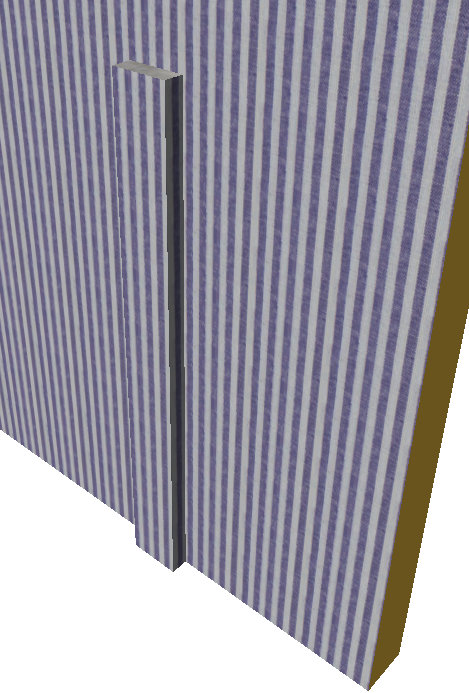

3D-s nézetben a Falba épített építési módszerrel elhelyezett oszlopok átveszik a csatlakozó falak felületét, abban az esetben is, ha a fal nem réteges fal, és ha nincsenek beállítva falfelületek, melyek ténylegesen körülveszik az oszlopokat.
A nem beépített oszlopok megőrzik saját felületeiket 3D-ben.
