Doboz alakzat nyújtása: Egyedi oldal beállítások

Egyedi felület- és textúratérkép beállításokat alkalmazhat az Alakzat egy vagy több oldalára.

Megjegyzés: Alapértelmezett beállításként az összes alakzatoldal felületét az alakzathoz választott építőanyag határozza meg. Az alakzat összes oldala felülírható az Alakzatbeállítások Modell panelének Felület felülírása vezérlőjével. Az Egyedi oldalbeállítások segítségével tovább finomíthatók egy vagy több Alakzatoldal felületi beállításai.

1.Jelölje ki az oldal(aka)t vagy az egész alakzatot.

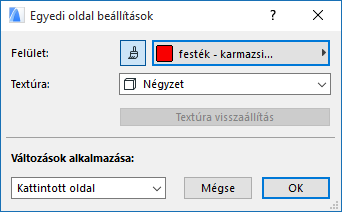

2.Válassza a mozgó palettán az Egyedi oldal beállítások parancsot.

3.Jelöljön ki egy egyedi felületet és/vagy másik textúra térképet.

Felület: Kattintson a Felület felülírása gombra, majd válassza ki az egyedi felületet a kijelölt alakzatoldal(ak)hoz.

Textúra: Válasszon egy másik Textúra térképet az alakzat kijelölt oldalához vagy oldalaihoz.

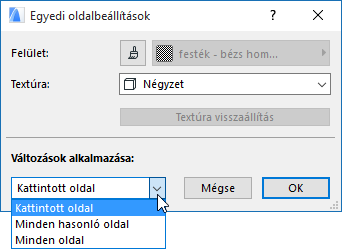

4.Változások alkalmazása: Miután megadta a kívánt beállításokat, válassza ki az oldalakat, amelyekre alkalmazni kívánja a módosításokat:

Megjegyzés: Ezek a beállítások csak akkor érhetők el, ha az egész alakzatot kijelölte a mozgó paletta megjelenítése előtt. Ha csak egy vagy több oldalt jelölt ki, akkor a módosítások csak a kijelölt oldalra lesznek érvényesek, és itt nem érhető el más lehetőség.

•A Kattintott oldal opció a kiválasztott beállításokat (textúra térkép felülete) csak a helyi paletta megjelenítésekor kijelölt élre alkalmazza.

•A Minden hasonló oldal a kiválasztott beállítást alkalmazza a kijelölt alakzat minden oldalára, melynek kiinduló felülete megegyezett a módosítottal. Például, ha sárgáról pirosra változtat egy oldalt, akkor az alakzat összes eredetileg sárga felülete pirosra fog változni.

•A Minden oldal parancs a kijelölt alakzat minden oldalára alkalmazza a kiválasztott beállítást.

5.Kattintson az OK gombra a módosítások alkalmazásához.

Egyedi alakzatfelület jelzése az Alakzat beállításainál

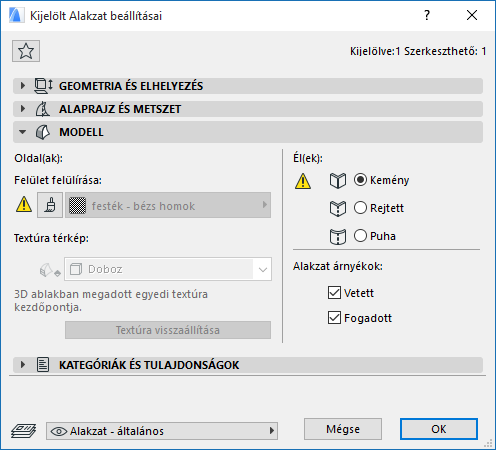

Ha módosította az alakzat valamelyik Oldalfelületét (az Egyedi oldalbeállítások párbeszédablakban), az Alakzat beállításai felületbeállítás vezérlője mellett egy sárga „egyedi„ ikon látható, amely azt jelzi, hogy egy vagy több felületet módosítottak az általános beállításhoz képest.

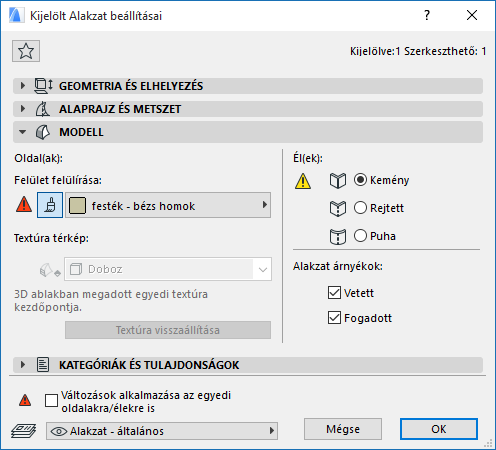

Ha később, még nyitott párbeszédablaknál módosítja a Felület beállítását az Alakzatbeállításoknál, az „egyedi oldalt” jelölő sárga jelzés piros árnyékot kap. Ez azt jelenti, hogy az Alakzat felületének beállítása meg fog változni: kívánja a felülírást az egyedi oldalakra is alkalmazni? Ha igen, akkor jelölje be a jelölőnégyzetet az Alakzat beállítások panel alján (Változások alkalmazása az egyedi oldalakra és/vagy élekre is). Ha nem jelöli be, akkor az egyedi oldalak nem változnak a beállítotthoz képest.
