Oszlop megjelenítése Alaprajzon

Amikor egy gerendát készít a gerenda eszközzel, az ARCHICAD az alaprajzi megjelenítést a Gerenda beállítások párbeszédpanelban megadottak alapján készíti el. A többi szerkezeti elemhez hasonlóan a gerenda alapvető szerkezetét az alkalmazott építőanyag határozza meg.

Használja az Alaprajzi metszősík beállítást elemvetítési beállításokkal kombinálva annak meghatározására, hogy az elhelyezett gerenda mely részei kerüljenek megjelenítésre.

Lásd Alaprajzi metszősík (globális beállítás).

Lásd még: Egyedi elemek megjelenítése az alaprajzon.

Gerendák megjelenítésének globális beállításai

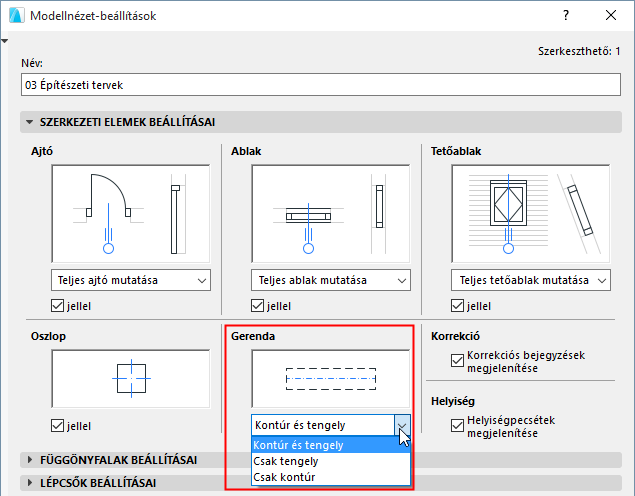

A Dokumentáció > Modellnézet > Modellnézet-beállítások (Szerkezeti elemek beállításai) lehetőségnél használja a „Gerendák” beállításokat a gerenda nézet szerinti megjelenítési jellemzőinek megadásához:

Eldöntheti, hogy teljes egészében megjeleníti-e a gerendákat, vagy csak azok referenciatengelyeit, illetve körvonalait.
