A gerenda véglapok szögének a módosítása

Tetszőleges szögben álló véglapokat a következő trükkel állíthat elő:

1.Rajzoljon egy gerendát.

2.A gerendavastagságot állítsa nullára a Gerenda beállítás párbeszédablakban.

3.Rajzoljon egy második – nulla vastagságú – gerendát az első gerenda referenciatengelyének végpontjából a kívánt szögben, az alábbi ábrán látható módon.

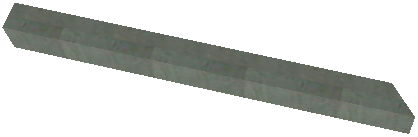

4.Kattintással fejezze be a nulla vastagságú gerendát, és tekintse meg az eredményt 3D-ben.



5.Az alaprajzi jelképet egy vonalszakasz hozzáadásával teheti teljessé.
