További információért a szerkezeti elemek közötti metsződésekről (csomópontokról):
Lásd Elemek összemetsződése.
A következő funkciók ugyancsak hatással vannak a gerendametszésekre:
•Az Elemek födémhez igazítása funkcióval a vízszintes gerendák az alattuk és/vagy fölöttük elhelyezkedő födém(ek) adott szintjeihez igazíthatók.
Lásd Elemek födémhez igazítása.
•A gerendákat a Vágd le a tetővel vagy héjszerkezettel paranccsal lehet tetőkre/héjszerkezetekre csonkolni.
Lásd Elemek vágása tetővel vagy héjszerkezettel.
•A gerendát egyszerű tetővel is elvághatja.
Lásd Elemek vágása egyszerű tetővel.
Gerendák automatikus metszései más gerendákkal

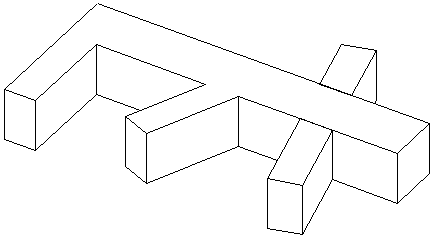

Amikor két gerenda metszi egymást, az ARCHICAD automatikusan letisztítja a metsződéseket, csakúgy, mint a gerendák T vagy L alakban történő metsződését, feltéve, hogy a Lehetőség > Automatikus áthatás funkció be van kapcsolva.
Ha a kapcsolódó gerenda egyik vége a másik gerenda körvonalain belülre esik, a kapcsolódó gerenda vége automatikusan hozzárendeződik a Referenciatengelyhez. A 3D-s megjelenésük ennek megfelelően letisztul, feltéve, hogy a gerendáknak azonos az áthatási prioritása.

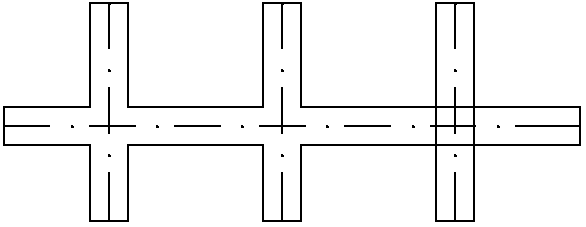

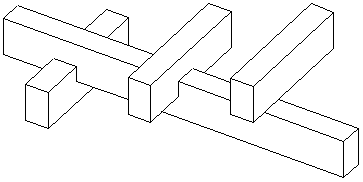

A metsződések akkor is tiszták, ha különböző magasságban futó gerendák keresztezik egymást. Ha gerendák elmennek egymás mellett a térben úgy, hogy a referenciavonalaik nem találkoznak, a metsződés letisztítása a gerendák áthatási prioritásának megfelelően történik meg.
