Szabványos acéloszlop vagy gerendaprofil használata

Ha szerkezettervező programokkal cserél adatokat az IFC szabvány használatával, hasznos lehet a szabványos elemek használata a profilos oszlopok és gerendák esetében. Az adatcserélő folyamat során ezen szerkezettervező programok felismerik az ilyen szabványos elemeket, és pontosan és precízen azonosítják azokat, bármilyen beállítási kiigazítások igénye nélkül.

Használja a Lehetőség > Összetett profilok > Szabványos acélprofil importálása parancsot.

Ez megnyitja a Szabványos acélprofilok adatbázisát.

Profil adatbázis

Ezen a képen a Terv profilok listája (a jobb oldali lista ablak) üres, így a kijelölt profilokat hozzá kell adni az adatbázishoz.

A bal oldali, nem szerkeszthető Elérhető profilok listából szabványos profilok ezreit érheti el. (Ha szükséges, rendezze a lista oszlopait név vagy valamilyen méret alapján.) Használja a Szabvány országa és Geometria vezérlőket a kívánt profil megtalálásához.

Válassza ki ezeket, majd kattintson a Profil adása a tervhez gombra.

Így a kiválasztott szerkezetek megjelennek a jobb oldali listában.

•Rendelje hozzá a fenti előugró ablakban az építőanyagot a megfelelő szerkezetekhez.

•Kattintson a Törlés opcióra a tervprofil importálási listáról történő törléséhez.

Kattintson az Importálás gombra. A kijelölt profilok most már használhatók az ARCHICAD Terv fájlban.

Lásd még: IFC-vel végzett műveletek.

Szerkezeti profil elem elhelyezése

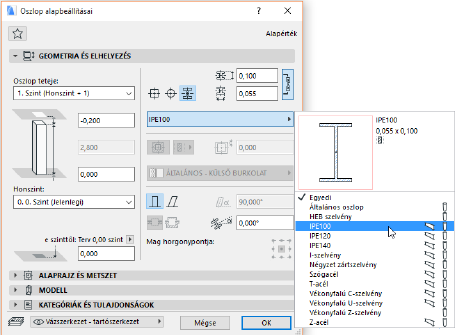

Válassza ki az Összetett geometria módszert az Oszlop vagy Gerenda beállításai párbeszédpanel Geometria és elhelyezés területén.

Válassza ki a kívánt profilt a Profil előugró listából.

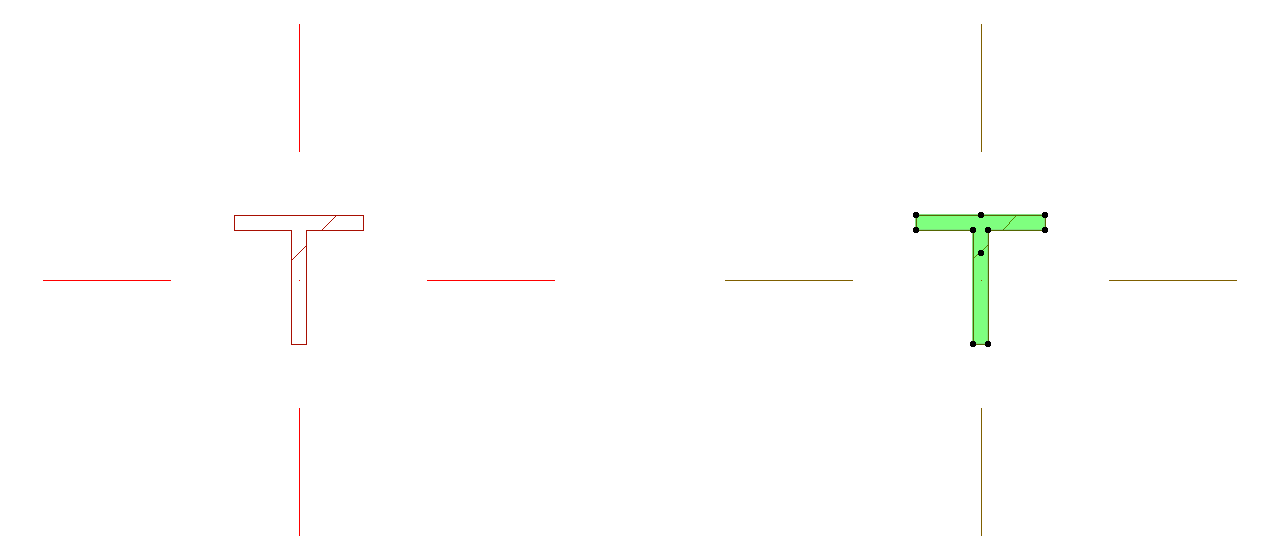

Figyelje meg, hogy egy szerkezeti oszlop vagy gerenda elhelyezésekor a beillesztési pont az elem befoglaló dobozának középpontja. Emellett egy további fogópont is található az elemen, annak tömegközéppontjában.

Az ilyen előre megadott profilos gerendák és oszlopok név szerint listázhatók az Interaktív konszignációban: csak helyezzen el egy "Összetett profilt" vagy egy "Építőanyagot/Réteges szerkezetet/Profilt/Kitöltést" az Interaktív konszignáció sémabeállításaiban a mezők területen.
