Egyedi felület vagy vonal alkalmazása a profil élére

Alapértelmezett beállításként a Profilelem összes oldala a kitöltés építőanyagánál meghatározott felületet használja.

Azonban minden profilösszetevőnél beállítható egy ettől eltérő felület vagy vonaltípus bármelyik élhez.

1.Válasszon ki egy profil összetevő kitöltést a Profilszerkesztő ablakban.

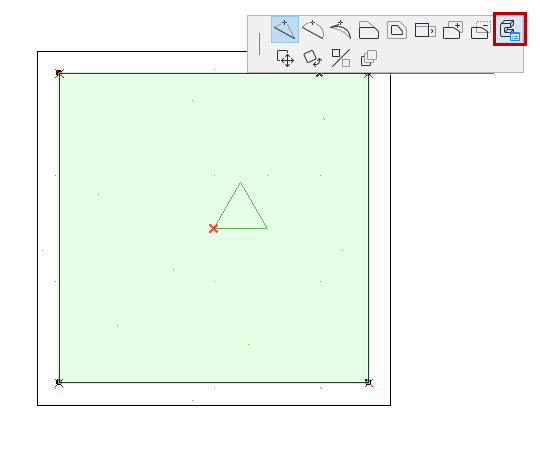

2.Kattintson az Egyéni élbeállítások ikonra a mozgó palettán.

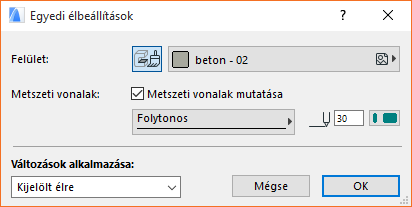

3.Használja a megjelenő Egyéni élbeállítások párbeszédablak vezérlőit.


A kijelölt él körvonalának elrejtéséhez szüntesse meg a Metszeti vonalak mutatása opció kijelölését.

Ezek az egyéni élbeállítások kerülnek alkalmazásra arra az élre, amelyből megnyitotta a Mozgó palettát (Kijelölt élre), vagy minden élre. Szükség esetén különböző, egyedi élfelületeket/kontúrvonalakat adhat meg minden egyes élhez.

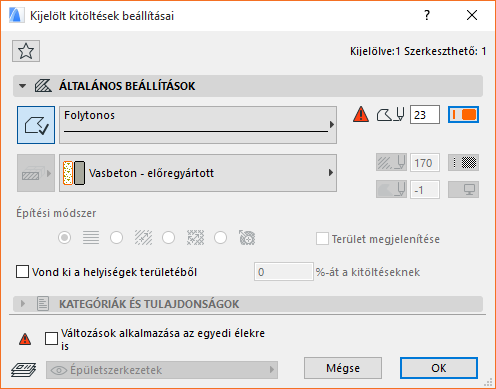

Ha egyéni vonaltípust vagy tollat használ a profilban található egy vagy több élhez, a Kijelölt kitöltések beállításainál ezt az „egyéni” ikon jelzi:
