Megforgatott héjszerkezet: egyszerű bevitel

Az alaprajzon vagy a 3D-s ablakban:

1.Aktiválja a Héjszerkezet eszközt, majd válassza a Megforgatott geometria módszert, egyszerű beviteli móddal.

2.Kattintson a héjszerkezet tengelyének a boltozat közepén való definiálásához. (Az először elhelyezett tengely mindig függőleges, bár később a tengely lejtése szerkeszthető.)

3.Húzza a kurzort a héjszerkezet méretének (szélesség) megadásához. Kattintson oda, ahol a forgatást kezdeni szeretné a tengely körül.

4.Húzza a kurzort és kattintson a forgatási szög befejezéséhez.

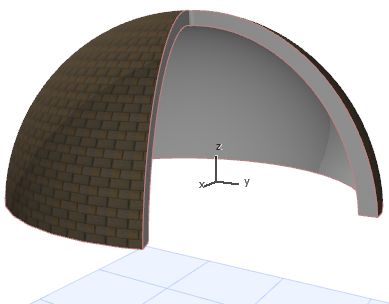

5.Ellenőrizze az eredményt 3D-ben.
