Konszignáció szétvágása több tervlapra

Megjegyzés: Ez a funkció a tervlapokon elhelyezett tartalomjegyzékekhez is elérhető.

Ha egy konszignáción alapuló rajz nem fér el egyetlen elrendezésen - ami hosszú konszignáció esetén gyakran megtörténhet -, akkor ezzel a funkcióval gyorsan és egyszerűen szétvághat egy hosszú konszignációt, és elhelyezheti több tervlapon, hogy a konszignáció összes adata publikálható legyen.

A funkció csak az Elemkonszignációk és a Tartalomjegyzékek alapján létrehozott Rajzokon érhető el.

1.Elsőként a Konszignáció átrendezése paranccsal határozzon meg egy új befoglaló négyzetet a konszignációhoz, mellyel a konszignáció az elrendezéshez igazítható.

Lásd Konszignáció átrendezése a Tervlaphoz igazítva.

2.Használatához jelölje be a Rajz felosztása több tervlapra jelölőnégyzetet a Rajz eszköz beállítások Keret panelén. Amikor elhelyez egy elemkonszignáción alapuló rajzot egy tervlapon, elérhetővé válik a jelölőnégyzet a Rajz Kijelölési beállítások panelén. (Egyéb forrású rajzok esetén a jelölőnégyzet szürke.)

3.Ekkor az ARCHICAD létrehozza a szükséges számú tervlapot a konszignáció teljes tartalmának megjelenítéséhez.

Ezen a példán az Ablak lista került elhelyezésre a tervlapon. A Rajz felosztása funkció három tervlapon helyezte el a teljes Ablak listát. A Tervlap ablakban rajzolt tervlapon jelezte, hogy a tervlap több oldalból áll:

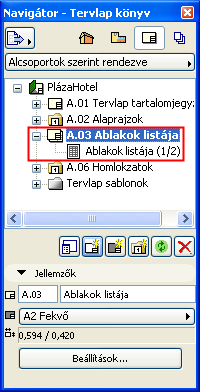

A Navigátor Tervlapkönyvében csak egy tervlap látható, de „többoldalas” ikonja eltér az egyoldalas tervlap ikontól, a Rajz neve alatt pedig megjelenik, hogy összesen hány tervlap lett felhasználva a Rajzhoz.

Ha egy Tervlap ablakban egy több tervlapból álló rajz látható, akkor az ablak címsorában látható a rajzot megjelenítő tervlapok köre.

A Tervlapkönyvben a tervlap oldalai között a szokásos módon, a Tervlap ablak alján látható navigációs nyilakkal navigálhat.
