A Megjelenítés ezen szinteken listát az Eszközbeállítások Alaprajz és metszet panelében a szerkezeti elemek szint szerinti megjelenésének vezérlésére használhatja. Válassza ki, hogy az elemet, melyet elmetsz, minden szinten látni szeretné-e, vagy csak a kijelölt szinteken.
A „Megjelenítés ezen szinteken” panelen elérhető beállítások a szerkezeti elemtől függően változnak, a részleteket lásd alább.

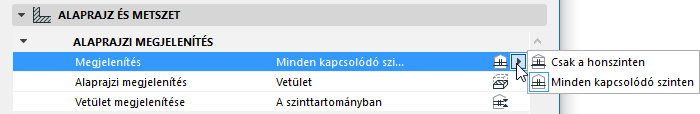

Fal, Függönyfal, Oszlop
•Minden kapcsolódó szinten: Az elem minden szinten megjelenik és szerkeszthető, amelyen fizikailag áthalad. Amennyiben elérhető, úgy többnyire ez lesz a leggyakrabban használt beállítás.
•Csak a honszinten: Az elem csak saját honszintjén jelenik meg.
Lásd Honszint.
Tető, Alakzat, Héjszerkezet
•Csak a honszinten: Az elem csak saját honszintjén jelenik meg. (Ha az elem is úgy van megrajzolva, hogy fizikailag nem kapcsolódik honszintjéhez, akkor az elem csak úgy jeleníthető meg az alaprajzon, hogy az alaprajzi megjelenítését valamelyik szimbolikus beállításra váltja: Mindent elmetszve, Mindent nézetvonallal vagy Mindent metszősík fölöttiként.)
•Honszint és Egy szinttel feljebb is és/vagy lejjebb: Az elem határvonala a honszinten és egy szinttel feljebb és/vagy lejjebb látható.
•Minden szinten: Az elem kontúrja megjelenik a terv valamennyi szintjén, tekintet nélkül arra, hogy hol található.
•Minden kapcsolódó szinten: Az elem minden szinten megjelenik és szerkeszthető, amelyen fizikailag áthalad.
•Egyéni: Válassza ezt a lehetőséget, ha az elem határvonalára és kitöltésére külön megjelenítési kombinációkat kíván megadni. A Megjelenítési szintek: Egyéni beállítások párbeszédablak akkor jelenik meg, ha különálló szintmegjelenítési beállításokat alkalmaz az elem határvonalára és kitöltésére. (Miután megadta ezeket az egyéni beállításokat, az Egyéni módosítása paranccsal szerkesztheti őket.)
Födém, Felületháló

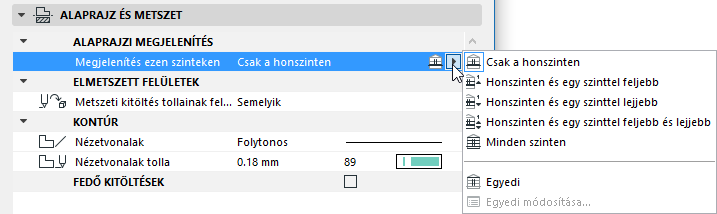

Födém vagy Felületháló esetében a következő lehetőségek érhetők el. (A "Minden kapcsolódó szinten" lehetőség nem érhető el, mivel ezek az elemek nem rendelkeznek többszintes változatokkal):
•Csak a honszinten: A födém vagy felületháló csak saját honszintjén jelenik meg.
•Honszint + Egy szinttel feljebb és/vagy lejjebb is
•Minden szinten: A teljes födém vagy felületháló kontúrja megjelenik a terv valamennyi szintjén.
Lásd még: Nem saját szintjükön megjelenő szerkezeti elemek vonaltípusa.
•Egyéni: Válassza ezt a lehetőséget, ha a födém/felületháló határvonalára és kitöltésére külön megjelenítési kombinációkat kíván megadni. A Megjelenítési szintek: Egyéni beállítások párbeszédablak akkor jelenik meg, ha különálló szintmegjelenítési beállításokat alkalmaz a tető határvonalára és kitöltésére. (Miután megadta ezeket az egyéni beállításokat, az Egyéni módosítása paranccsal szerkesztheti őket.)
Gerenda
Gerendák esetében az alábbi lehetőségek érhetők el:
Tárgy
A Tárgyak egyedi megjelenítési beállítása az Egy szinttel feljebb is és az Egy szinttel lejjebb is. Ezek alkalmazásával megadhatja, hogy a fenti elemek egyáltalán ne jelenjenek meg saját honszintjeiken.
Lépcső és korlát
A lépcső és a korlát elrendezése a Modellnézeteknél és a vonatkozó Beállítások párbeszédpaneleken adható meg.
Lásd Alaprajz/Mennyezeti terv megjelenítése (Lépcső beállítások) és Modellnézet-beállítások Lépcsők számára.
Nem saját szintjükön megjelenő szerkezeti elemek vonaltípusa
Födémek és Felülethálók, valamint egyes Könyvtári elemek esetén: Az elem határvonala külső szinteken a Lehetőség > Terv beállításai > Elavult panelen kiválasztott vonaltípussal jelenik meg.
