A Grafikus felülírások segítségével a modell elemei a nézet alapján előre meghatározott megjelenést (színt, kitöltést) kaphatnak, így egyből felismerhetők.
Például:
•Az elemek megjelenítése különböző színekben az átépítési állapotuknak megfelelően
•Az összes vakolt fal kék színben történő megjelenítése
•Az adott akusztikai vagy tűzgátlási osztályú elemek kiemelése
•Az összetartozó helyiségek (pl. fűtetlen területek) kiemelése
•A modell egységességének ellenőrzése
Helyiségek csoportosítása a tűzgátlási osztály szerint
A rajz felülírás kétféleképpen rendelhető hozzá a modellelemhez:
•Grafikus felülírás kombinációval: A Grafikus felülírás kombináció (amely egy nézetbeállítás) a szabály(ok)nak megfelelő elemekre adott sorrendben alkalmazott felülírási szabályok csoportja.
•Átépítési szűrővel: Az Átépítési szűrő (amely egy nézetbeállítás) meghatározza, hogy (az átépítési állapotuk alapján) mely elemek legyenek felülírva.

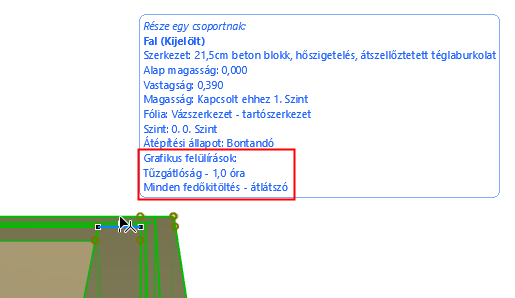

Az elem infócímkéjén szerepelnek az elemnél esetlegesen alkalmazott grafikus felülírási szabályok:
