Elem vetületi megjelenítésének meghatározása (Vetület megjelenítése)

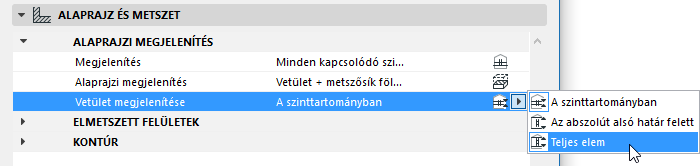

A Vetület megjelenítése kiugró menüben kínált lehetőségekkel beállítható az a tartomány, amelyen belül egy többszintes elem (fal, függönyfal, oszlop, gerenda, tető) megjelenítésre kerül. Emiatt ez a vezérlő csak akkor érhető el, ha az elem Alaprajzi megjelenítésének beállítása (az Alaprajzi megjelenítés felbukkanó panelen) „Vetület” vagy „Vetített a felsőkkel együtt”.

•Teljes elem (alapbeállítás): Az elem minden megfelelő szinten megjelenik.

Előfordulhat azonban, hogy nem kívánjuk a teljes elemet megjeleníteni.

Ebben az esetben két további lehetőség közül választhatunk a Vetület megjelenítése kiugróban:

1.A szinttartományban: Válassza ki, hogy az elem hány szinten legyen látható (az aktuális szinten, plusz a megadott számú szinten felette és alatta tetszőleges eltolással).

Ezzel a lehetőséggel az elem a Dokumentáció > Alaprajzi metszősík paranccsal megadott Relatív szinttartományként meghatározott szinteken lesz látható.

2.Az abszolút alsó határ felett: Adjon meg egy fix alsó határt (alapértelmezésben az a Terv nulla szintje), s így jelenítse meg az elemnek a határon felüli részeit.

Az Abszolút alsó határ opcióval biztosítható, hogy az alaprajzon soha ne jelenjenek meg a modellnek azok a részei, amelyek az itt megadott (emeleti szintektől független) abszolút szint alá esnek. Megadhatja például a terepszintet vagy vízszintet; ekkor az alaprajzon semmi nem fog megjelenni, ami a megadott szint alatt található. Lehetőség van arra is, hogy a terasz szintjét adja meg Abszolút megjelenítési határként, ha a tetőteraszt az alatta lévő garázs nélkül kívánja megjeleníteni.

Ha kiválasztja ezt a beállítást, az Abszolút alsó határ az Alaprajzi vágósík beállításokban fogja meghatározni az elem alsó megjelenítési határát.

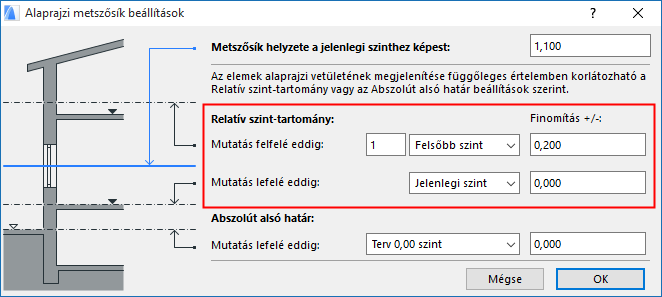

Előfordulhat olyan helyzet, hogy az aktuális Alaprajzi metszősík konfliktusba kerül a Relatív szinttartománnyal:

•A metszősík szintje az aktuális Alaprajzi tartományon kívül eshet, például olyankor, amikor az emelet magassága kisebb az alapértelmezett metszősíkhoz képest. Ebben az esetben a metszősík automatikusan áthelyeződik az Alaprajzi tartomány felső határára (vagy az alsó határára, ha a metszősík az alsó határon alulra kerülne).

•Megeshet, hogy az Alaprajzi tartomány alsó határa magasabban van, mint a felső határa. Ilyenkor a program az alsó határt tekinti az Alaprajzi tartomány alsó és felső határának is, ami egyben a metszősík szintje is lesz, ahogy fent láttuk.
