Példák az alaprajzi megjelenítés beállításaira

Tegyük fel, hogy az alábbi beállításokat választottuk:

•Megjelenítési szintek: Automatikus

Ez azt jelenti, hogy az összes többszintes szerkezeti elem a terv valamennyi megfelelő szintjén látható.

•Alaprajzi megjelenítés: Vetített felső résszel

Ez azt jelenti, hogy minden szerkezeti elem teljes egészében látszik. A vágott része, a felső része és a vágás nélküli része egyaránt a párbeszédablakban megadott paramétereknek megfelelően jelenik meg

•Vetület megjelenítése: Teljes elem

Ez azt jelenti, hogy a megjelenített vetítést nem határolja le sem egy abszolút megjelenítési határ, sem egy megadott függőleges tartomány.

Lássuk az alábbi ferde falas épületet:

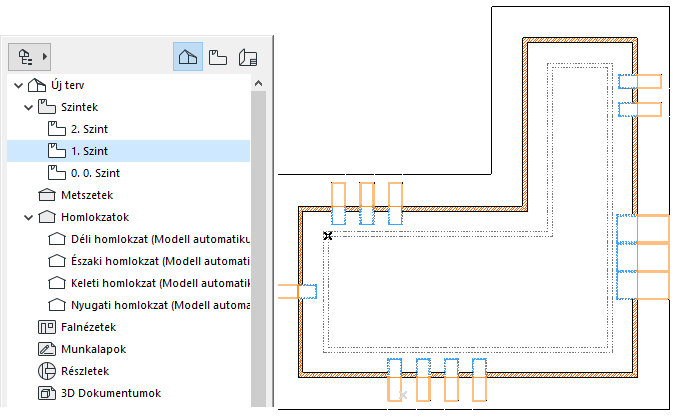

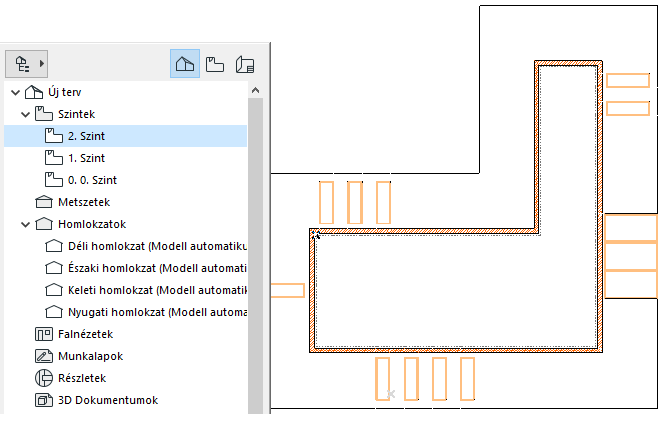

A különböző szinteken az épület alaprajzi ábrázolása változhat: noha minden szint jelzi a teljes falat, az elmetszett és fejmagasság feletti részei másként jelennek meg valamennyi szinten.

Szerkezeti elemek nem szabványos vetítési módjai

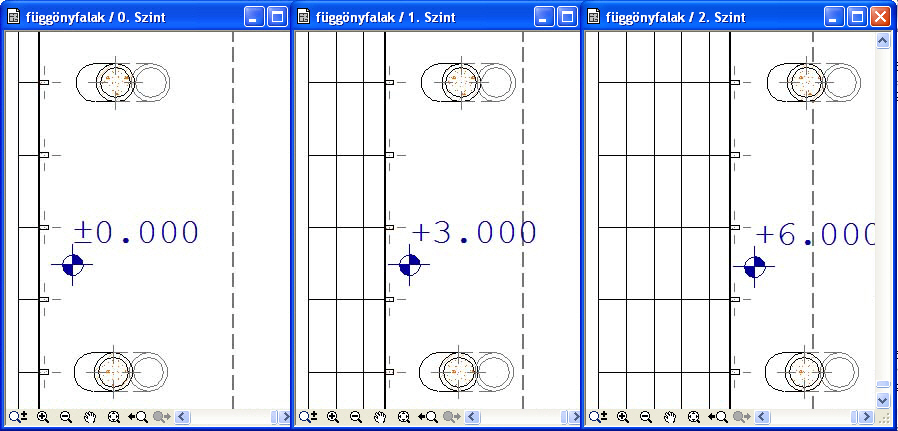

A lenti példában a szerkezet három szinten jelenik meg:

•a Függönyfal beállításai „Vetített felső résszel” és „Teljes elem”

•az oszlopokból álló bordázat beállítása „Csak a metszett rész”

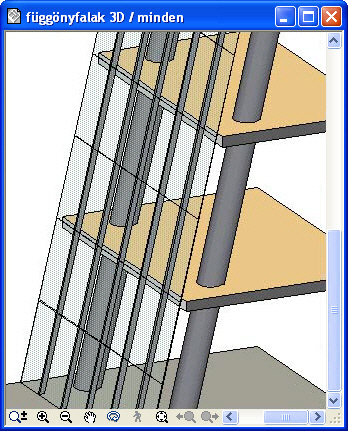

•a kerek szerkezeti oszlopok beállításai „Vetített felső résszel” és „Alaprajzi tartomány” (minden egyes szinten csak a releváns rész jelenik meg)
