Kijelölés/kijelölő megjelenítése 3D-ben

Csak a konkrétan vagy a Kijelölő eszközzel kijelölt elemek 3D-s megjelenítéséhez:

•Kattintson a jobb egérgombbal a Kijelölés/kijelölő megjelenítése 3D-ben parancs megjelenítéséhez, vagy

•Használja a Nézet > Elemek 3D nézetben > Kijelölés/kijelölő megjelenítése 3D-ben parancsot

(Vagy kattintson rá a megfelelő parancsikonra a 3D-s vizualizációs eszközsávon.)

Ha a tervben vannak határozottan kijelölt elemek is és területkijelölés is, a parancs csak a konkrét kijelölést mutatja, a területkijelöléstől függetlenül.

A Kijelölés megjelenítése 3D-ben parancs akkor is működik, ha már a 3D-s ablakban vagyunk és ott jelölünk ki konkrétan elemeket, majd végrehajtjuk a Kijelölés megjelenítése parancsot. A 3D-s ablak fejlécében olvasható a "Kijelölés" szó és a kijelölt elem vagy elemek szintjének a neve.

Ha a 3D-s ablak tartalma határozott kijelölés alapján jött létre, az újonnan létrehozott elemek mindaddig láthatók maradnak a 3D-s ablakban, amíg ebben az ablakban dolgozik.

Mentett kijelölés megjelenítése 3D nézetben

A Kijelölés/kijelölt terület paranccsal létrehozott utolsó 3D nézet megjelenítéséhez hajtsa végre a következő lépések egyikét:

•Kattintson a jobb egérgombbal az Elmentett kiválasztás megjelenítése 3D nézetben parancs megjelenítéséhez, vagy

•Használja a Nézet > Elemek 3D nézetben > Mentett kijelölés/kijelölő megjelenítése 3D-ben parancsot

(Vagy kattintson rá a megfelelő parancsikonra a 3D-s vizualizációs eszközsávon.)

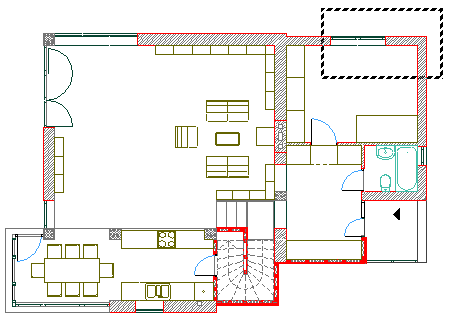

Kijelölt terület a 3D ablakban

Ha kijelölt területről van szó, a 3D ablak fejlécében a „Kijelölő” szó látható.

További információkért a kijelölt terület meghatározásáról lásd: Kijelölt terület.

Alapértelmezés szerint a kijelölt területen belül található elemek 3D-ben jelennek meg.

A beállítás módosításához használja a Kijelölő hatása vezérlőket a Nézet > Elemek 3D nézetben > Elemek szűrése és vágása 3D-ben menüpontban.

Lásd Elemek szűrése és vágása 3D-ben párbeszédpanel.

Elemek egy kijelölt 3D ablakban

Ha létrehoz egy új elemet a 3D ablakban, amelyet területkijelölő határol, az új elem csak akkor jelenik meg a 3D ablakban, ha a kijelölt területen belül keletkezett.

A Kijelölőn alapuló 3D nézeten kívül elhelyezett elem, vagy a Kijelölő határvonalain kívülre húzott, már létező elem azonnal eltűnik a 3D ablakból.

Amennyiben azonban áttér az alaprajzi ablakra, látni fogja az elemeket. Változtassa meg a kijelölt területet vagy szüntesse meg a kijelölést, hogy a 3D-s ablakba visszatérve is ellenőrizhesse az új elemet.

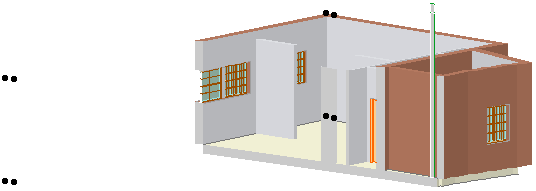

Ha egy vagy több elemet kiválaszt a Területkijelölővel vagy 3D-s metszéssel levágott 3D nézetben, néhány elem csak részben fog látszani, de az összes fogópontja megjelenik és az élek megtalálhatók a kurzorral.
