Paraméter
Rövid leírás
Hosszú leírás
Él felülete
A fal éleihez hozzárendelt felület neve.
A fal alapértelmezett élfelületének megjelenítése (az Építőanyag lehetőség beállításai szerint). Réteges fal esetén nem látható.
Az összes felület listázásához (beleértve az egyedi felületeket és a réteges elemek felületeit) használja a Felülettípus listát (pl. Minden burkolat).
Belső dőlésszög
Ferde fal dőlésszöge a derékszög és a fal belső oldala között.
Külső dőlésszög
Ferde fal dőlésszöge a derékszög és a fal külső oldala között.
Megegyezik az általános „Dőlésszög” paraméterrel
Fal geometria módszer
Egységes, Trapéz alakú vagy Sokszögű.
Fal légréteg vastagsága
A falréteg vastagsága, amelynél a beállított szerkezet „Légréteg”
A légréteg a Lehetőség > Terv beállításai > Számítási egységek és szabályok menüpontban állítható be.
Pontos nyílásterület a belső oldalon
Falnyílások (ablakok, ajtók, üres nyílások) felületének területe a fal belső oldalán.
A felület számítás azon az áttörésen alapul, amely a GDL nyílások falból történő kivágásakor jön létre.
Pontos nyílásterület a külső oldalon
Falnyílások (ablakok, ajtók, üres nyílások) felületének területe a fal külső oldalán.
A felület számítás azon az áttörésen alapul, amely a GDL nyílások falból történő kivágásakor jön létre.
Nyílások pontos térfogata a falban
Összes falnyílás térfogata (ablakok, ajtók, üres nyílások).
Térfogat számítás, mely azon a nyíláson alapul, amely a GDL nyílások falból történő kivágásakor jön létre.
Nem veszi figyelembe a szilárdtest-műveleteket.

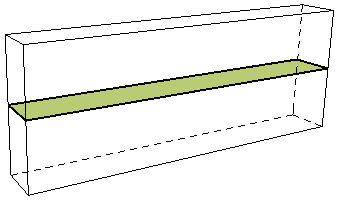

A fal területe
A fal elem vízszintes keresztmetszetének területe, az Alaprajzon megjelenített módon.
A terület változhat az Alaprajz vetítési beállításaitól függően (pl. Csak az elmetszett rész VAGY Vetített felső résszel).
A falak közös része nem befolyásolja a kerület értékét.
Ajtók összesített szélessége a falban
A Falban elhelyezett összes ajtó névleges szélességének összege (az Ajtó beállításoknál megadott értékek alapján).
Ablakok összesített szélessége a falban
A Falban elhelyezett összes ablak névleges szélességének összege (az Ablak beállításoknál megadott értékek alapján).
Fal csökkentett hossza a belső oldalon mérve
A fal hossza a belső oldalánál – ez a hossz függhet egy meghatározott számítási szabálytól.
Feltétel: Fal hossza, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal hosszának csökkentése…”) menüpontban meghatározott hosszt meghaladó bármilyen nyílások hossza.
Fal hossza a külső oldalon
A fal hossza a belső oldalánál – ez a hossz függhet egy meghatározott számítási szabálytól.
Feltétel: Fal hossza, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal hosszának csökkentése…”) menüpontban meghatározott hosszt meghaladó bármilyen nyílások hossza.
Csökkentett terület a belső oldalon
A fal belső oldalának területe – ez a terület függhet egy meghatározott számítási szabálytól.
Feltétel: Fal felülete, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal felületének csökkentése…”) menüpontban meghatározott területet meghaladó bármilyen nyílások felülete.
Vágások és szilárdtest-műveletek által csökkentve.
Csökkentett terület a külső oldalon
A fal külső oldalának területe – ez a terület függhet egy meghatározott számítási szabálytól.
Feltétel: Fal felülete, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal felületének csökkentése…”) menüpontban meghatározott területet meghaladó bármilyen nyílások felülete.
Vágások és szilárdtest-műveletek által csökkentve.
Fal réteg csökkentett térfogata a belső oldalon
A réteg térfogata a fal belső oldalán – ez a térfogat függhet egy meghatározott számítási szabálytól.
Feltétel: Fal térfogata, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal térfogatának csökkentése…”) menüpontban meghatározott méretet meghaladó bármilyen nyílások térfogata.
Vágások és szilárdtest-műveletek által csökkentve.
Fal réteg csökkentett térfogata a külső oldalon
A réteg térfogata a fal külső oldalán – ez a térfogat függhet egy meghatározott számítási szabálytól.
Feltétel: Fal térfogata, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal térfogatának csökkentése…”) menüpontban meghatározott méretet meghaladó bármilyen nyílások térfogata.
Vágások és szilárdtest-műveletek által csökkentve.
A falvég vastagsága
A trapéz alakú falvég vastagsága.
Trapéz alakú falhoz a Fal beállítások menüpontban hozzárendelt második vastagság.
Bruttó terület a belső oldalon
Bruttó terület - beleértve bármely nyílászáró felületét - a belső oldalon.
Vágások által csökkentve. A Szilárdtest-műveleteket nem veszi figyelembe.
Bruttó terület a külső oldalon
Bruttó terület - beleértve bármely nyílászáró felületét - a külső oldalon.
Vágások által csökkentve. A Szilárdtest-műveleteket nem veszi figyelembe.
Belső oldali felület
A fal belső oldalához rendelt felület neve.
Referenciavonal hossza
Fal referenciavonalának hossza.
A fal középvonalának hossza
A Fal hossza, egyik végétől a másikig, a Fal középvonalában mérve.
Fal hossza a belső oldalon mérve
A Fal hossza, egyik végétől a másikig, a Fal belső oldalán mérve.
Fal hossza a külső oldalon
A Fal hossza, egyik végétől a másikig a Fal külső oldalán mérve.
A fal legnagyobb magassága
Fal magassága a legmagasabb pontján.
A tetővágásokat figyelembe veszi.
A vágásokat és szilárdtest-műveleteket nem veszi figyelembe.
Falréteg legnagyobb magassága a belső oldalon
Falréteg magassága a legmagasabb pontján, a fal belső oldalán
A tetővágásokat figyelembe veszi.
A vágásokat és szilárdtest-műveleteket nem veszi figyelembe.
Falréteg legnagyobb magassága a külső oldalon
Falréteg magassága a legmagasabb pontján, a fal külső oldalán.
A tetővágásokat figyelembe veszi.
A vágásokat és szilárdtest-műveleteket nem veszi figyelembe.
Falréteg legkisebb magassága a belső oldalon
Falréteg magassága a legalacsonyabb pontján, a fal belső oldalán.
A tetővágásokat figyelembe veszi.
A vágásokat és szilárdtest-műveleteket nem veszi figyelembe.
Falréteg legkisebb magassága a külső oldalon
Falréteg magassága a legalacsonyabb pontján, a fal külső oldalán.
A tetővágásokat figyelembe veszi.
A vágásokat és szilárdtest-műveleteket nem veszi figyelembe.

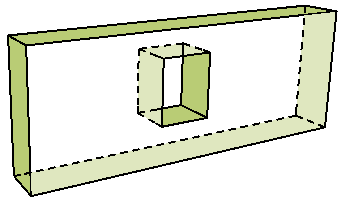

Élek nettó területe
A fal élek területének összege. A vágásokkal és a szilárdtest-műveletekkel csökkentve.
Nettó terület a belső oldalon
Fal területe a belső oldalon.
A nyílásokkal, vágásokkal és szilárdtest-műveletekkel csökkentve.
Nettó terület a külső oldalon
Fal területe a külső oldalon.
A nyílásokkal, vágásokkal és szilárdtest-műveletekkel csökkentve.
Egymást metsző oszlopok száma
A falat metsző oszlopok száma
Ajtók száma a falban
Ajtó elemek száma a falban
Nyílások száma (Üres falnyílások száma)
Üres nyílás tárgyak száma a falban
Ablakok száma a falban
Ablak elemek száma a falban
Külső oldali felület
A fal külső oldalához rendelt felület neve
Referenciavonal helye
A Falbeállításoknál megadottak szerint (Külső oldal, Belső oldal vagy Középen).
Réteges falak esetén lehet továbbá Mag külső széle, Mag belső széle vagy Mag tengelye.

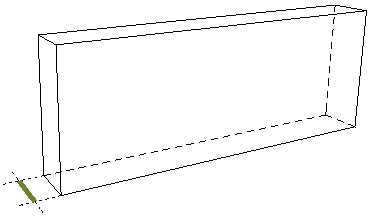

Falvastagság (elavult)
Elavult. Lásd az Általános vastagság mezőt.
Fal rétegvastagság a belső oldalon
Réteges falak esetén: a rétegvastagság a fal belső oldalán.
Minden rétegvastagság a Lehetőség > Elemattribútumok > Réteges szerkezetek menüpontban definiálható.
Fal rétegvastagság a külső oldalon
Réteges falak esetén: a rétegvastagság a fal külső oldalán.
Minden rétegvastagság a Lehetőség > Elemattribútumok > Réteges szerkezetek menüpontban definiálható.
Fal réteg térfogata a belső oldalon
A fal belső oldalán lévő réteg nettó térfogata.
A rétegen lévő nyílászárók térfogatát nem veszi figyelembe
Vágások és szilárdtest-műveletek által csökkentve.
Fal réteg térfogata a külső oldalon
A fal külső oldalán lévő réteg nettó térfogata.
A rétegen lévő nyílászárók térfogatát nem veszi figyelembe
Vágások és szilárdtest-műveletek által csökkentve.
Fal dőlés típusa
Egyenes, Ferde vagy Duplán ferde.
A fal beállításainak Geometria és elhelyezés paneljének megfelelően
