Paraméter

Rövid leírás

Hosszú leírás

Helyiség nettó kerü­lete

A helyiség kerülete, a határoló falak belső élei mentén mérve (a falak referenciavonalának helyzetétől függetlenül).

Számított nettó helyi­ségterület

A helyiségpoligon teljes területe. Nem veszi figyelembe a határoló falak területét.

A helyiség területét tovább csökkentheti a helyiségpoligon bizonyos elemeinek területe.

A nettó területbe nem számít bele az olyan, helyiségen belül található szerkezeti elemek által elfoglalt hely,

amelyek „Viszony a helyiségekhez” beállítása „Helyiséghatár”.

A Viszony a helyiségekhez opció a következőknél elérhető:

- Falak és oszlopok: Beállítások párbeszédpanel, Modell panel

 Függönyfal: Beállítások párbeszédpanel, Elem elhelyezése panel

Számított bruttó helyi­ségterület

A helyiségpoligon teljes területe. Tartalmazhatja a határoló falak területét azok referenciavonaláig.

A határoló falak akkor számítanak bele a mért területbe, ha a Helyiség azok referenciavonaláig húzódik.

A helyiség­ben talál­ható gerendák száma

A helyiségben található gerendák száma.

A gerenda akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.

A helyiség­ben talál­ható oszlopok száma

A helyiségben található oszlopok száma.

Az oszlop akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.

A helyiség­ben talál­ható konkáv sarkok száma

Helyiség poligon konkáv sarkai

A helyiség­ben talál­ható sarkok száma

A helyiségpoligon sarkainak száma.

A helyiség­ben talál­ható ajtók száma

A helyiségben található ajtók száma.

Az ajtó akkor található a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.

A helyiség­ben talál­ható lámpák száma

A helyiségben található lámpák száma.

A lámpa akkor van a helyiségben, ha 2D-s poligonjának bármely része belül helyezkedik el a helyiség 2D-s poligonján, vagy egybevág annak élével.

A helyiség­ben talál­ható tárgyak száma

A helyiségben található tárgyak száma.

A tárgy  akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.

A helyiség­ben talál­ható falrészek száma

Falrész: a helyiség szegélye mentén futó fal.

A helyiség­ben talál­ható ablakok száma

A helyiségben található ablakok száma.

Az ablak akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.

Helyiség bruttó kerü­lete

A helyiség kerülete, amely a helyiségtest alján lévő helyiség poligonon alapul.

A Referenciavonal módszerrel létrehozott helyiség esetén a kerület mérése a határoló falak referenciavonala mentén történik.

Helyiség határoló falainak kerülete

A helyiséget határoló falak kerülete.

Helyiség határoló falainak területe

A helyiségben lévő falak felület területe.

A fal akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.

Terület csök­kentés

A számított terület a Csökkentett terület arányában, százalékban kifejezve.

Helyiségbeállítások – Területszámítás panel: ha bejelöli valamelyik „Százalékos csökkentés” lehetőséget, az eredmény a számított terület.

(Példa: Ha a „Százalékos csökkentés” értéke 20 százalék, a „Terület csökkentés” 80 százalék.)

Számított terület

A helyiség területe a csökkentett területnek a Helyiségbeállítások Területszámítás menüpontjában beállított százalékos értékkel történő további csökkentése után.

Helyiségbeállítások – Területszámítás panel: jelölje be a „Százalékos csökkentés” lehetőséget, és adja meg a százalékértéket, amelyet le kíván vonni a helyiség csökkentett területéből. Az eredmény a Számított terület.

A helyiség­ben lévő ajtók terü­lete

Ajtók összfelület területe a helyiségben.

Az ajtó akkor található a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.

A helyiség­ben talál­ható ajtók szélessége

Ajtók teljes szélessége a helyiségben.

Az ajtó akkor található a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.

Levont osz­lopterület

A helyiség mért területéből levont oszlopterület.

Akkor alkalmazható, ha a helyiségpoligon tartalmaz oszlopo(ka)t. Ha a Viszony a helyiségekhez = „Csak a helyiség területét csökkenti” ÉS az oszlop területe meghaladja a Helyiség beállításainál megadott minimális értéket, akkor a helyiség területe a Helyiség beállításainál megadott százalékkal csökken.

Levont kitöl­tés terület

A helyiség mért területéből levont kitöltési terület.

Akkor alkalmazható, ha a helyiségpoligon tartalmaz kitöltés(eke)t. Ha a „Kivonás a helyiségekből” engedélyezve van a kitöltésnél (lásd: Kitöltés beállításai – Általános beállítások), akkor a helyiség területe a megadott százalékkal csökken.

Levont ala­csony magasságú terület

A helyiség mért területéből levont alacsony mennyezetű terület.

 Ha a helyiséget tető vagy héjszerkezet vágja: a helyiség területe a „Terület csökkentése az alacsony mennyezet alatt” értékkel csökken, a Helyiség beállításainál megadottak szerint.

Levont fal terület

A helyiség mért területéből levont falterület.

Akkor alkalmazható, ha a helyiségpoligon tartalmaz fala(ka)t. Ha a Viszony a helyiségekhez = „Csak a helyiség területét csökkenti” ÉS a fal területe meghaladja a Helyiség beállításainál megadott minimális értéket, akkor a helyiség területe a Helyiség beállításainál megadott százalékkal csökken.

Helyiség padlószerke­zet-vastag­sága

Padlószerk. vastagsága érték.

A Helyiség beállítások Név és elhelyezés panelén adható meg.

Csökkentett terület

A helyiség területe, miután a Mért nettó területet csökkentjük bizonyos elemszintű csökkentésekkel, a Helyiség beállításainál megadottak szerint.

Szerkezeti elemek: ha a Viszony a helyiségekhez = „Csak a helyiség területét csökkenti” ÉS a fal/oszlop területe meghaladja a Helyiség beállításainál megadott minimális értéket, akkor a helyiség területe a Helyiség beállításainál megadott százalékkal csökken.

 Kitöltések: Ha a „Kivonás a helyiségekből” engedélyezve van a kitöltésnél (lásd: Kitöltés beállításai – Általános beállítások), akkor a helyiség területe a megadott százalékkal csökken.

 Ha a helyiséget tető vagy héjszerkezet vágja: a helyiség területe a „Terület csökkentése az alacsony mennyezet alatt” értékkel csökken, a Helyiség beállításainál megadottak szerint.

Helyiség felülete

A helyiséghez hozzárendelt felület.

Összes levont terü­let

A helyiség területének kiszámításakor levont teljes fal/oszlop/függönyfal/kitöltések/alacsony mennyezetű terület.

Akkor alkalmazható, ha a helyiségpoligon tartalmaz adott elemeket.

A helyiségterület-számítás a helyiségpoligonban lévő elemek „Helyiséghez való viszony” beállításától, valamint a Helyiség beállításaitól függ.

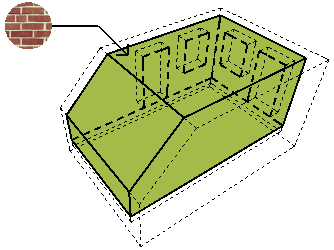

Egységes felület

A jelölőnégyzettel adható meg, hogy a helyiség egységes felületet használ-e.

Ha nincs bejelölve, a helyiség felületei átveszik a környező helyiséghatárok felületeit.

Az érték a Helyiség beállítások Modell panelén állítható be. Válasszon felületet a helyiség számára, majd válasszon a következő lehetőségek közül: „Felület használata a helyiség minden oldalára”, vagy „Határolófalak és vágóelemek felületének használata.”

Falfülke hátsó terü­lete

A helyiség hátsó falfülkéjének területe

A falfülkék a Nyílászáró geometriánál hozhatók létre: kávák, falfülke és/vagy bemélyedés. Ha ezek a geometriák hatással vannak a helyiségre (pl. ha a falfülke mérete meghaladja a Helyiség beállításainál beállított minimális értéket, és/vagy a nyílászáró referenciavonala egybeesik a helyiség referenciavonalával), akkor ezek a paraméterek adják meg a 3D fülke felső, oldalsó és hátsó területeit.

Falfülke oldalsó terü­lete

A helyiség oldalsó falfülkéjének területe

lásd fentebb

Falfülke felső terü­lete

A helyiség felső falfülkéjének területe

lásd fentebb

Ablakok területe a helyiségben

A helyiségben lévő ablakok felület területe.

Az ablak akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.

A helyiség ablakainak szélessége

Ablakok teljes szélessége a helyiségben.

Az ablak akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.

Helyiségka­tegória

A helyiséghez hozzárendelt helyiségkategória neve.

A Helyiség beállítások Név és elhelyezés panelén adható meg.

Helyiségka­tegória kód

A helyiséghez hozzárendelt helyiségkategória száma.

A helyiségkategóriától függ. A Helyiségkategória kódok a Lehetőség > Elemattribútumok > Helyiségkategóriák menüpontban rendelhetők hozzá (a Kód mező megnyitásához kattintson az Átnevezés lehetőségre).

Helyiség neve

A helyiség neve, a Helyiség beállítások Név és elhelyezés panelén megadva.

Helyiség száma

A helyiség száma, a Helyiség beállítások Név és elhelyezés panelén megadva.
