Réteg/Összetevő területének kiszámítása

Az egyszerű, réteges vagy profilos elemek területének kiszámításához használja a Réteg/Összetevő területe mezőt.

Megjegyzés:
Az alakzatok és az egyszerű, burkolat nélküli oszlopok kivételt képeznek: ezekhez az elemekhez nem számítható ki a réteg területe.

A Réteg/Összetevő térfogata és területe elérhető GDL kérésként listázásra és „jellemző” tárgyakban történő használatra. A Réteg/Összetevő térfogata és területe azonban nem jeleníthető meg paraméterként az elhelyezhető elemeknél (pl. Címkék).

Egyszerű és réteges elemek rétegének területe

A legtöbb elem esetén a kiszámolt terület a réteg/összetevő közepét átszelő virtuális síkra eső vetítés területe.

Nézze meg a videót

A következő táblázatban további részletek találhatók az egyes elemtípusok területének kiszámításáról.

Egyszerű vagy réteges elem	Melyik sík használatos a réteg/összetevő területének kiszámításakor?

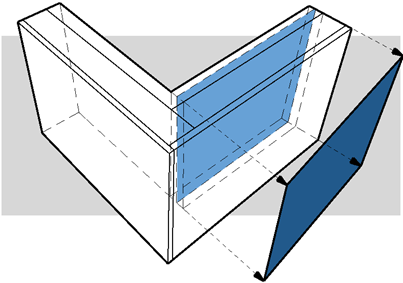

Normál egyenes fal	A réteg közepén áthaladó függőleges sík.

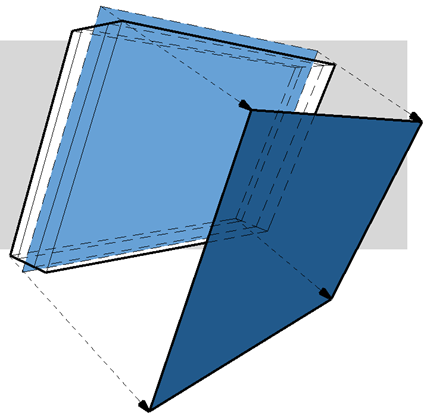

Ferde fal	A réteg közepén áthaladó ferde sík.

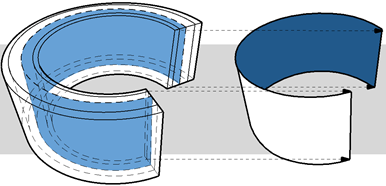

Íves fal	A réteg közepén áthaladó függőleges henger síkja.
Íves ferde fal	A réteg közepén áthaladó kúp síkja.

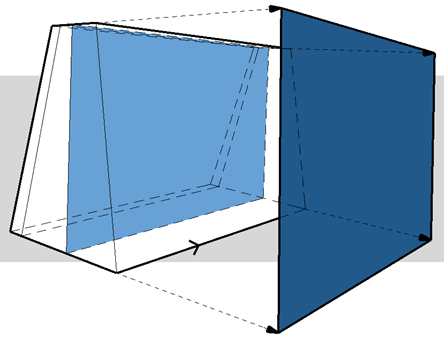

Dupla ferde fal	Annak a változó vastagságú rétegnek a síkja, amely a legközelebb esik a fal referenciavonalához.

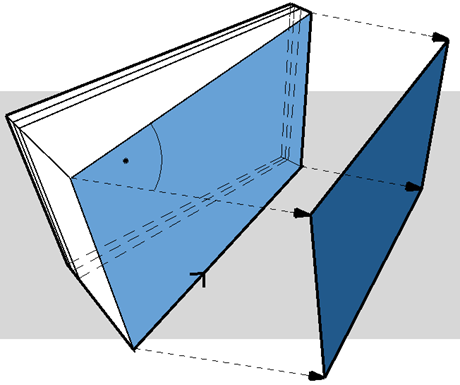

Trapézfal	Annak a változó vastagságú rétegnek a síkja, amely a legközelebb esik a fal referenciavonalához.

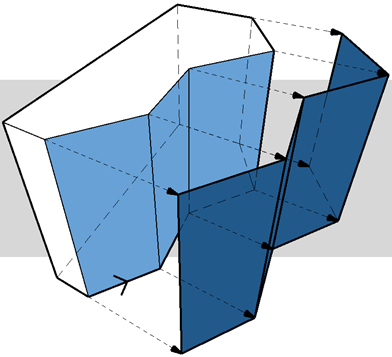

Poligonális fal	A referenciaél(ek) által meghatározott függőleges poligon(ok) síkja(i).

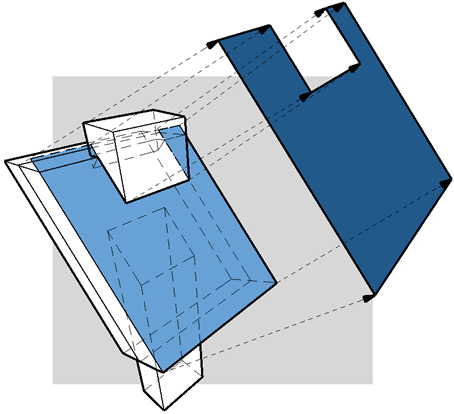

Tető	A tető síkja.

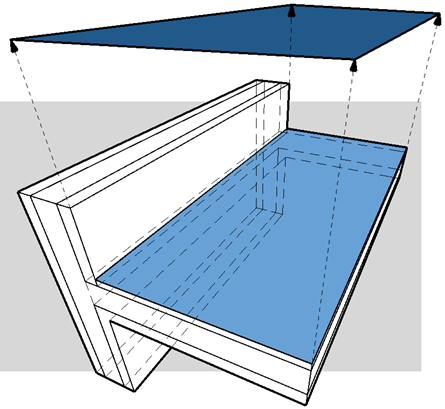

Födém	A födém síkja.

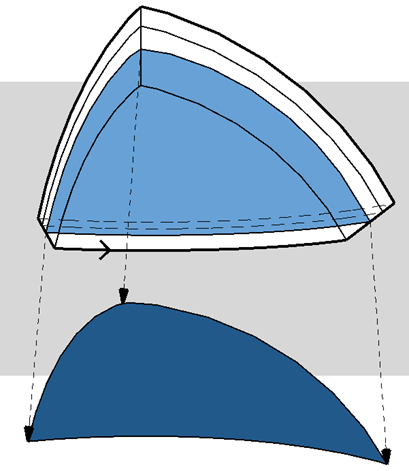

Héjszerkezet	Annak a rétegnek a síkja, amely közelebb esik a héjszerkezet referenciasíkjához.

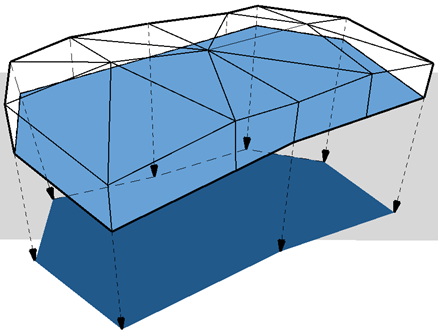

Felületháló	A felületháló referenciasíkja.

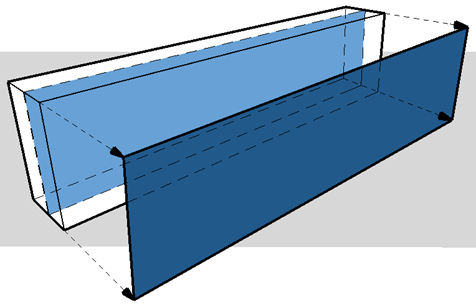

Egyenes gerenda	A gerenda függőleges síkja.
Burkolat nélküli oszlop	A réteg/összetevő területe nem kerül kiszámításra.

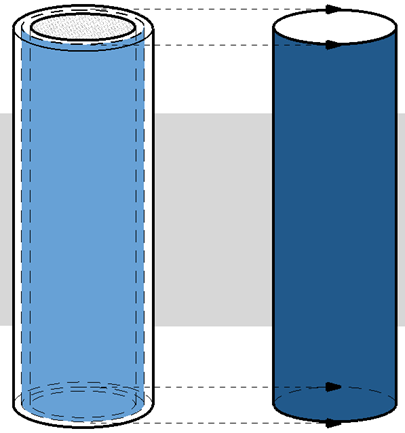

Oszlop burkolattal (kör alakú)	Kör keresztmetszetű oszlop burkolattal: A „burkolat” összetevő középvonalának síkja.

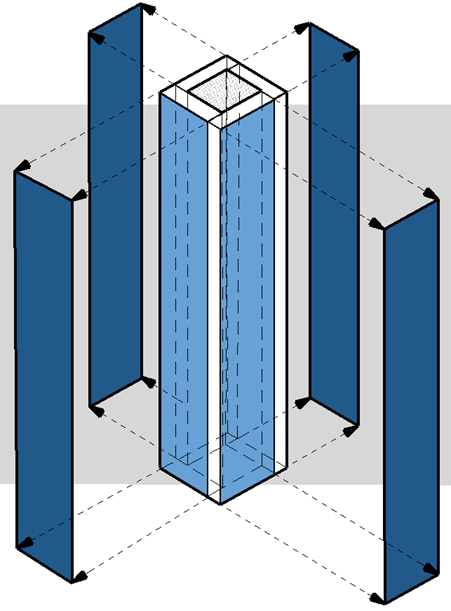

Oszlop burkolattal (négyszögletes)	A számításhoz a program négy részre osztja a burkolatot – ahogy az az ábrán látható –, majd azok függőleges síkját használja fel.
Alakzat	Réteg/Összetevő területe nem került számításra.

Összetett profilok összetevőinek területe

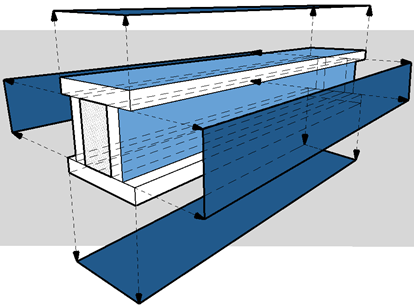

Összetett profilok esetén az egyes összetevők területe külön-külön kiszámítható.

A profilösszetevőkre vonatkozó területértékek listázásakor beállítható, hogy:

•mely összetevőket vegye figyelembe a program az összetevők területének kiszámításakor

•az egyes összetevők esetén a program melyik síkot vegye figyelembe a területszámításhoz

Az említett funkciók leírása a továbbiakban található.

Profilösszetevők kiválasztása a területek listázásához

1.A Profilkezelő ablakban válasszon ki egy összetevőt.

2.A Profilkezelőben (Lehetőség > Összetett profilok > Profilkezelő) jelölje be az Összetevő területének listázása jelölőnégyzetet minden olyan összetevő esetén, amelynek területét meg kívánja jeleníteni.

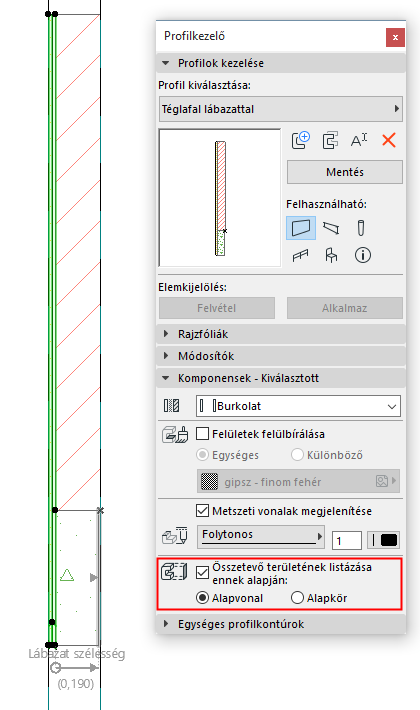

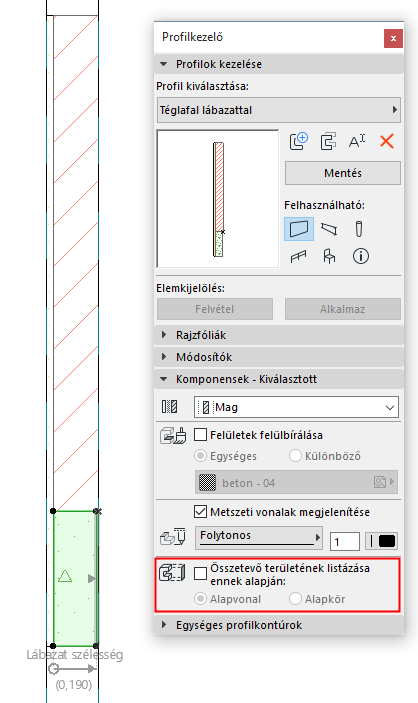

Az alábbi példában lábazattal rendelkező téglafalat szerkesztünk. A burkolat jelölőnégyzete be van jelölve, így a program figyelembe veszi majd annak területét a konszignációhoz. A lábazat területére azonban nincs szükség, így annak jelölőnégyzete üres.

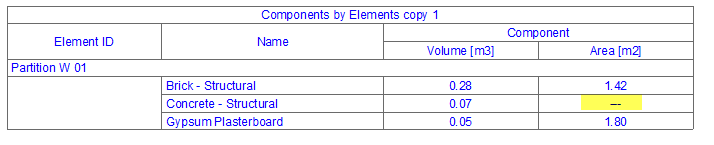

Összetevő területének listázása: burkolat bekapcsolva, lábazat kikapcsolva

3.A módosítások tárolásához kattintson a Profil tárolása gombra.

4.A „betonlábazat” összetevő területét a program nem veszi figyelembe a konszignációhoz.

Profilösszetevők számított területének beállítása

Ha módosítani kívánja az összetevő területének kiszámítási módját, a Profilkezelőben szükség szerint grafikusan szerkesztheti annak alapvonalát vagy alapkörét.

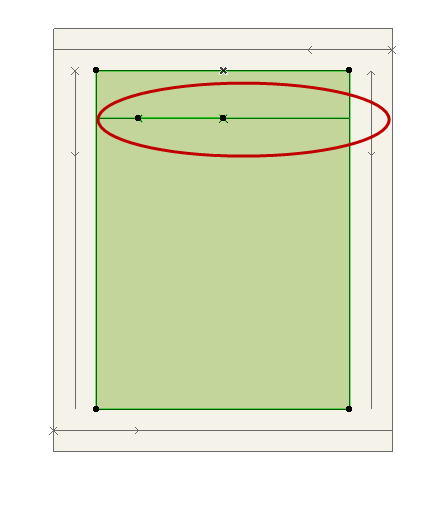

•Az alapvonal segítségével az összetevő területe a vonal által jelölt sík felületre vetítve számítható ki. Alapértelmezés szerint az alapvonal a profil leghosszabb szakasza mentén fut.

•Az alapkör segítségével a terület egy ívelt összetevőre vetítve számítható ki.

Megjegyzés: Annak érdekében, hogy a kiválasztott összetevőktől függetlenül minden alapvonal látható maradjon a Profilszerkesztőben, mindenképpen aktiválja a Nézet > Megjelenítési lehetőségek a képernyőn > Összetevő területének alapvonala vagy -köre opciót.

Ebben a példában az Általános oszlop vízszintes felületének területére vagyunk kíváncsiak.

1.Válassza ki az összetevőt a Profilkezelőben.

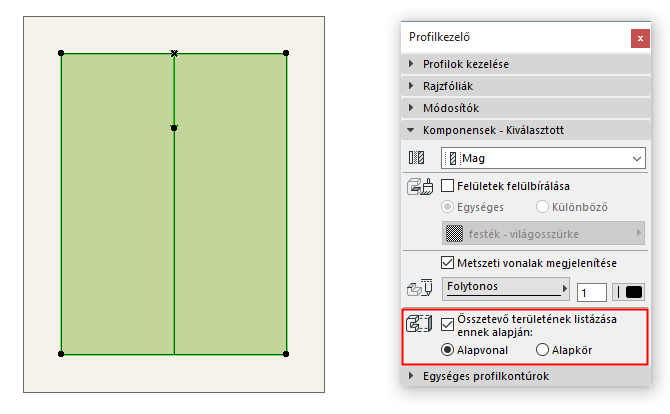

2.Jelölje be az Összetevő területének listázása jelölőnégyzetet.

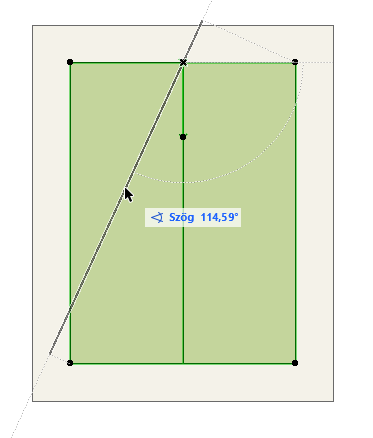

3.Az összetevő alapvonala függőleges, ez nem a keresett terület. Jelölje ki az alapvonalat a Profilszerkesztő ablakban, és forgassa vízszintes helyzetbe.

4.A módosítások tárolásához kattintson a Profil tárolása gombra.

5.A program figyelembe veszi az oszlop vízszintes területét a konszignációhoz.

A Profilkezelőben történő szerkesztésre vonatkozó általános tudnivalókat lásd itt: Profilkezelő.
