Paraméter
Rövid leírás
Hosszú leírás
Gerenda tengelyének eltolása
Referenciavonal tengelyének eltolása
Alapértelmezés szerint az értéke nulla (a referencia tengely a gerenda közepén fut végig). A felhasználó bármilyen egyéb értéket hozzárendelhet eltolásként a Gerenda beállításoknál: ez a referencia tengelyt a megadott értékkel eltolja a központtól.
Gerenda keresztmetszet típusa
Hagyományos vagy komplex.
A gerenda keresztmetszetének formája a Gerendabeállítások párbeszédablakban megadottak szerint.
Gerendavég felülete
A gerenda két végéhez hozzárendelt felület neve.
Gerendavég felületének területe
A két gerendavég felületének területe
Gerenda áttörésének magassága
A gerendában elhelyezett első áttörés magassága vagy átmérője.
Megegyezik az Áttörés 2. mérete vagy Áttörés átmérője értékkel (lásd az Áttörés panelt a Gerenda eszköz beállításainál)
Gerenda áttörésének szintje
Az elsőként elhelyezett áttörés középpontja és a gerenda éle közötti távolság
Megegyezik a Helyzet értékkel (lásd az Áttörés panelt a Gerenda eszköz beállításainál).
Gerenda áttöréseinek száma
Gerenda áttöréseinek összegző száma.
Gerenda áttörésének szélessége
A gerendán elsőként elhelyezett áttörés szélessége
Megegyezik az Áttörés 1. mérete értékkel (lásd az Áttörés panelt a Gerenda eszköz beállításainál).
Gerenda áttörésének élfelülete
A gerenda áttöréseinek összesített élterülete
Gerenda áttöréseinek területe
Összes áttörés 2D felületeinek összesített területe, a gerenda egyik oldalán számítva.
Gerenda áttöréseinek térfogata
A gerenda összes áttörésének összesített térfogata.
A gerenda szélességének és a lyukak területének szorzata.
Gerenda bal oldal felülete
A gerenda bal oldalához hozzárendelt felület neve.
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.
Gerenda bal oldalának területe
A gerenda bal oldalán lévő felület területe
az összes szilárdtest-művelettel és áttöréssel csökkentve
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.

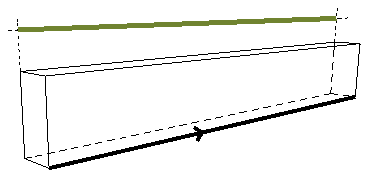

Gerenda bal oldali hossz
Gerenda hossza a bal oldalon.
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.

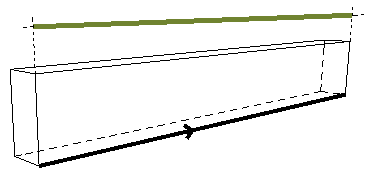

Gerenda jobb oldali hossz
Gerenda hossza a jobb oldalon.
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.
Gerenda jobb oldal felülete
A gerenda jobb oldalához hozzárendelt felület neve.
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.
Gerenda jobb oldalának területe
A gerenda jobb oldalán lévő felület területe
az összes szilárdtest-művelettel és áttöréssel csökkentve
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.

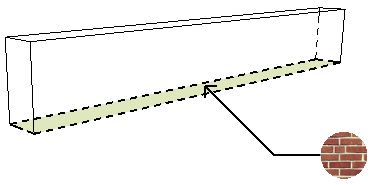

Alsó felület
A gerenda alsó rétegéhez hozzárendelt felület neve.

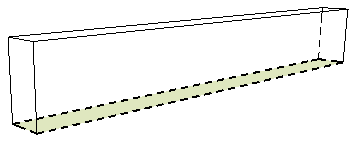

Alsó oldal területe
A gerenda alján lévő felület területe
az összes szilárdtest-művelettel és áttöréssel csökkentve.
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.

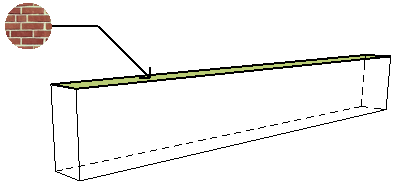

Felső felület
A gerenda felső rétegéhez hozzárendelt felület neve.

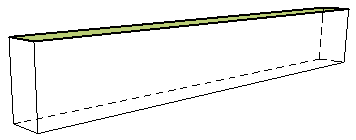

Felső oldal területe
A gerenda tetején lévő felület területe
az összes szilárdtest-művelettel és áttöréssel csökkentve.
