Paraméter
Rövid leírás
Hosszú leírás

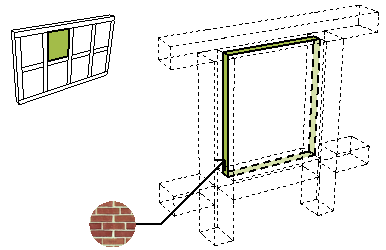

Él felülete
A panel élének felülete, a FF panel beállítások Modell panelén megadva.
Olyan panelek esetében, amelyek GDL könyvtári elemek, a felület megadása a GDL leírásban történik.
Irány rövidítve
Az elforgatás szögének iránya.

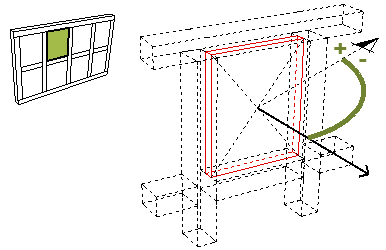

Északkal bezárt szög
A panel elforgatási szöge, északhoz viszonyított fokban megadva.
FF Panel funkció
A választott paneltípustól függően Fix, Ablak vagy Ajtó
A FF Panel beállítások Panel típus és geometria panelén kerül meghatározásra.
FF panel területe rögzítőkkel
Panel bruttó területe
Magában foglalja a panel benyúlását a környező keretekbe (A FF Keret beállítások Keret típus és geometria panelén meghatározott "mélység" érték.)
FF panel belső felülete
A panel belsejének felülete, a FF panel beállítások Modell panelén megadva.
Olyan panelek esetében, amelyek GDL könyvtári elemek, a felület megadása a GDL leírásban történik.
FF panel névleges magassága
Panel magassága
Nem számítja be a panel benyúlását a környező keretekbe
FF panel területe rögzítők nélkül
Panel felület területe..
Nem számítja be a panel benyúlását a környező keretekbe

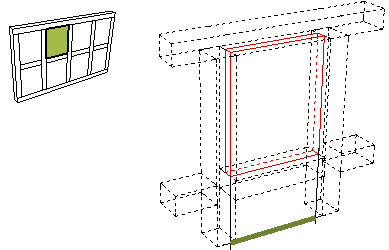

Névleges szélesség
Panel szélessége
Nem számítja be a panel benyúlását a környező keretekbe
Általános panelek esetében ez megegyezik a normál szélesség paraméterrel.
GDL panelek esetében az értéket a panel paramétereknél lehet megadni.
FF panel helyzete
Az ajtóként/ablakként használt panelek irányának (bal vagy jobb) listázása.

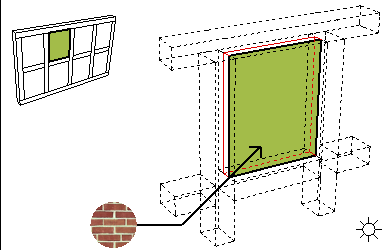

Külső felület
A panel külső felületének felülete, a CW panel beállítások Modell panelén megadva.
Olyan panelek esetében, amelyek GDL könyvtári elemek, a felület megadása a GDL leírásban történik.
Panel osztálya
Például: Fő, Második vagy Egyedi.
Panelosztály hozzárendelése a Hálóminta Előnézet ablakában és a Függönyfalrendszer beállításainak Előnézet paneljén (Séma oldal) lévő panelekre kattintva.
Az „egyéni” osztály panelei egyedileg vannak testre szabva a Panelbeállítások segítségével, amely a Függönyfal Szerkesztés módban érhető el.
Panel típusa
Panel típusának neve
A Függönyfal beállítások Panelek lapjának Panel típus és geometria területén adható meg.
