A Mennyiségszámítás funkció - Az ARCHICAD szerkezeti elemeinek integrált adatbázisa a tervben szereplő elemek számának, mennyiségeinek, összetevőinek, valamint térbeli elhelyezkedésének (helyiségek) lista formátumban való megjelenítésére használható.
Megjegyzés: A Számítás funkció elavult, ezért nagy valószínűséggel nem támogatja az ARCHICAD új fejlesztéseit – így például a Lépcső és Korlát eszközöket (a 21-es változattól). Az elemek listázásához használja az Interaktív konszignációt.
Azt itt leírt jelentéseket generáló folyamat egy egyszerű kimeneti funkció. Egyszerű listák készítéséhez használjon előre meghatározott listasablonokat. Használja a Mértékegységek listázáshoz és Szabályok párbeszédpanelt a számítási beállítások megadásához.
Lásd Számítási egység és -szabály beállítások.
A haladó felhasználók testre szabhatják a formázást és meghatározhatnak egyedi szűrési tulajdonságokat is.
A teljes folyamatot részletesen leírja a „Listázási kézikönyv.pdf”, amely az ARCHICAD Súgó menüjéből is elérhető.
Az Interaktív konszignáció funkcióval kapcsolatos megjegyzés
A felhasználók többsége az ARCHICAD Interaktív konszignáció funkcióját használja. Az Interaktív konszignációk és listák a Terv térképben találhatók és a kinyert konszignációkat illetve listákat nézetként lehet tárolni, valamint le lehet őket helyezni a tervlapokra. Mint a neve is mutatja, az Interaktív konszignáció egy olyan, mindkét irányból módosítható elem, amely kapcsolódik a benne megjelenő elemekhez.
Lásd Interaktív konszignáció.
Az alábbi szakasz témái:
Az itt megemlített parancsok némelyike nem érhető el az ARCHICAD alapértelmezett munkakörnyezeti profiljaiban. Ha szeretné konfigurálni a listákat (ezt csak haladó felhasználóknak ajánljuk), válassza a Lehetőség > Munkakörnyezet > Menük parancsot és adja hozzá az alábbi parancsokat egy már létező menühöz (pl. Dokumentáció > Listázás extrák).
•Lista séma beállítás (ez a párbeszédpanel lefoglalható a csapatmunka tervben)
Megjegyzés: A lista sémák a csapatmunka tervben csak akkor működnek, ha elmenti őket a terv Beágyazott könyvtárába.
•Adatbázis szerkesztése (ez a párbeszédpanel lefoglalható a csapatmunka tervben)
•Új jellemzők
•Jellemzők szerkesztése
•A legutóbb kijelölt elem jellemzői
•Tulajdonságok kapcsolása (ez a párbeszédpanel lefoglalható a csapatmunka tervben)
Az ARCHICAD a lista jelentések három típusát képes elkészíteni: Elemlisták, Anyaglisták és Helyiséglisták.

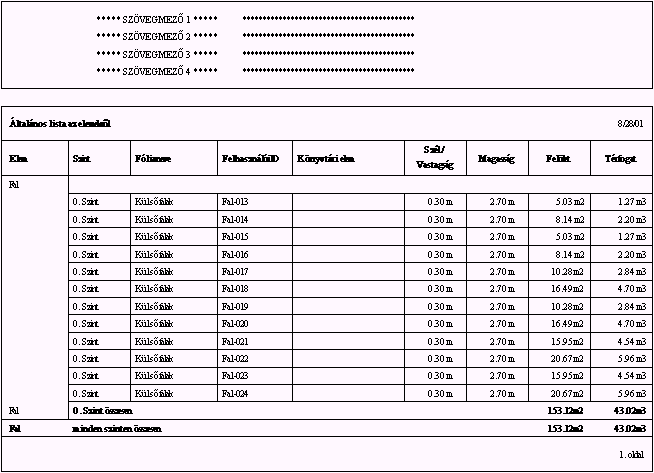

Az Elemlisták elsősorban táblázatok és leltárak készítésére, továbbá a tervben szereplő szerkezeti elemek paramétereinek megjelenítésére szolgálnak. Az Elemlista létrehozásához az ARCHICAD megkeresi a tervben vagy a kijelölt elemek körében azokat a szerkezeti elemeket, amelyek megfelelnek a kiválasztott Lista-sémában megadott feltételeknek. A keresési beállításoknak megfelelő elemek a Paramétereikkel, az Összetevőikkel és a Leírásukkal együtt kerülnek listázásra, amennyiben így állította be a Lista sémát.

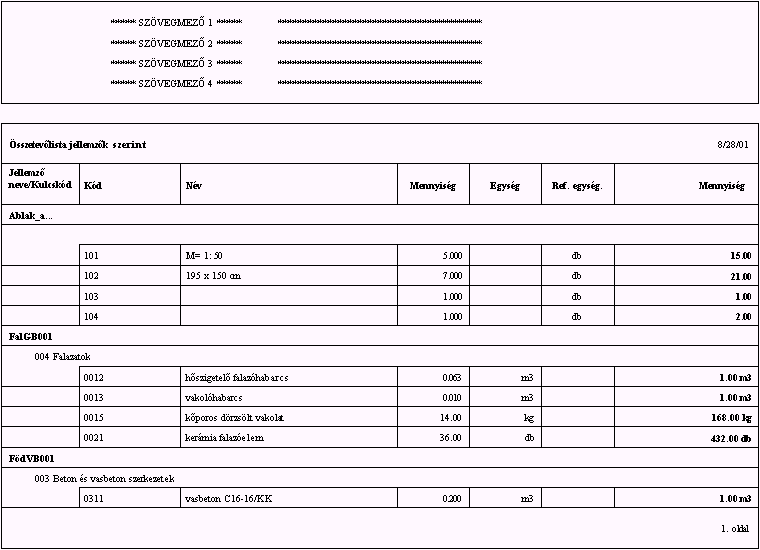

Az Összetevőlistákat akkor kell elkészíteni, amikor anyaglistára, mennyiségi kimutatásra, vagy árlistára van szükség. Ilyen jelentésekben tipikusan az Összetevő típusú jellemzők szerepelnek, jóllehet az elemek bizonyos paraméterei is listázhatók.
A Helyiséglistákat általában szoba konszignáció és felületkezelési táblázatok készítésére használják. A Helyiséglisták a Helyiség paramétereit és a kapcsolódó szerkezeti elemeket tartalmazhatják. Ha a kapcsolódó szerkezeti elemek is szerepelnek a listán, akkor ez valójában egy olyan Elemlista, amelyben a listázott elemek köre egy helyiségre korlátozódik, arra, amelyikhez az elemek tartoznak.
A használandó lista típusát annak függvényében választhatja ki, hogy mit szeretne megjeleníteni a listában. Néhány konkrét példa erre:
|
Azt szeretné, hogy a szerkezeti elemek az alapvető adataikkal és paramétereikkel jelenjenek meg a listában. |
Elem lista |
|
Azt szeretné, hogy egyes szerkezeti elemek specifikus paraméterei jelenjenek meg a listában (például az ajtók parapet magassága vagy a födém áttöréseinek a száma). |
Elem lista |
|
Ajtó/ablak konszignációkat szeretne készíteni: |
Elem lista |
|
Azt szeretné, hogy a szerkezeti elemekhez rendelt összetevők mennyiségei jelenjenek meg a listában. |
Anyaglista |
|
Azt szeretné, hogy a szerkezeti elemekhez rendelt leírások jelenjenek meg a listában. |
Anyaglista |
|
Helyiség konszignációkat szeretne készíteni. |
Helyiség-lista |
|
Azt szeretné, hogy a helyiségek vagy azoknak a részletezett paraméterei (pl. a levont területek) jelenjenek meg a listában. |
Helyiség-lista |
|
Azt szeretné, hogy azoknak a helyiségeknek a fő paraméterei jelenjenek meg a listában (helyiség neve, helyiség sorszáma), amelyekben a felsorolt szerkezeti elemek találhatók. |
Elem lista |
A listában használt elemek csoportja az Alaprajzi kijelölés aktuális kijelölésétől függ.
•Ha nincs semmi kijelölve, az összes elem listázásra kerül, melynek során a Lista parancs Lista Elrendezése típus vagy más kritérium szerint szűrést hajt végre ezeken az elemeken.;
•Ha van kijelölés, csak a kijelölt elemek kerülnek felhasználásra.
Speciális elemcsoportok esetén használja a Lista Elrendezések beállítása parancsot és határozza meg a hozzá tartozó szűrőket.
A teljes folyamatot részletesen leírja a „Listázási kézikönyv.pdf”, amely az ARCHICAD Súgó menüjéből is elérhető.
