Szimbólum címkék az Eleminformációkhoz
A Szimbólum címkék számos információt jelenítenek meg a rajzon az elemmel kapcsolatban, például a réteges fal felületeit.
A szimbólum címkék GDL tárgyak. Ezek mellett Szimbólum/Automatikus szöveges címkék is elérhetők a Címke eszköz előugró ablakban és a Címke eszköz beállításainál.
Az alábbi normál Szimbólum címkék találhatók meg az ARCHICAD INT könyvtárban. Az egyéb helyi ARCHICAD könyvtárakban ettől eltérő címkék lehetnek a helyi előírásoknak megfelelően.
|
|
Elemparaméterek Osztályozás és tulajdonságok IFC tulajdonságok |
|
|
|
Elem/Modul ID |
|
|
|
Elem/Modul ID Méretek Tulajdonságértékek |
|
|
|
Méretek Terület Térfogat |
|
|
|
Elem/Modul ID Méretek Felületek |
|
|
|
Magasságméretezés |
|
|
|
Általános címke |
Elem/Modul ID Név szerint Magasságméretezés Méretek Terület Térfogat Réteglista Réteges szerkezet/Profil/Építőanyag neve Felületek |
|
|
Tulajdonságcímke |
Elem/Modul ID Név szerint Tulajdonságértékek |
|
|
Építőanyag-tulajdonságok Elem/Modul ID Méretek Réteglista |
|
|
|
Méretek Paraméterek |
|
|
|
Felületek |
Lásd még: Függönyfalak címkézése.
Lásd még: Felület kiválasztása (a felületi címkéhez).

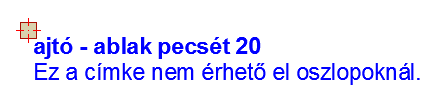

Nem minden címke helyezhető el minden elemtípusra. Például, ha véletlenül Ajtó- vagy ablakpecsétet helyez egy oszlopra, a hibáról egy ún. helyőrző szöveg tájékoztatja.

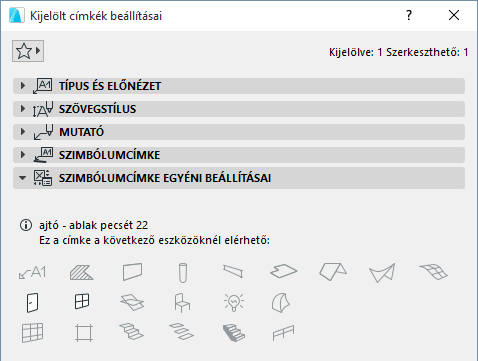

Megjegyzés: Az Egyedi címkebeállításokból megtudhatja, hogy az egyes címkék melyik elemtípusokhoz használhatók.
További részletekért lásd Szimbólum címkék egyedi beállításai.
Saját címkék is készíthetők 2D-s rajzelemek (többek között automatikus szöveg) mentésével.
