Az ARCHICAD tervfájl tartalmaz egy Tervlapkönyvet, amelynek a tartalma megjelenik fastruktúrában a Navigátorban található Tervlapkönyv térképen vagy a Szervező palettán.
A terv tervlapkönyvének megnyitásához kattintson a Tervlapkönyv térkép opcióra a Navigátorban vagy a Szervezőben.
A Tervlapkönyvben a tervlapok mappákba rendezhetők. Minden Tervlap méretét és egyéb jellemzőit meghatározza a hozzárendelt Tervlapsablon. Ezzel automatizálni lehet az olyan műveleteket, mint a céges embléma elhelyezése valamennyi lapon.
Tervlapkönyv nézetformátum (Navigátor paletta/Szervező)

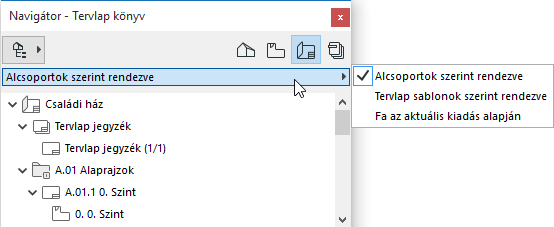

A Tervlapkönyv a Navigátor palettán és a Szervezőben tekinthető meg három különböző formátumban:

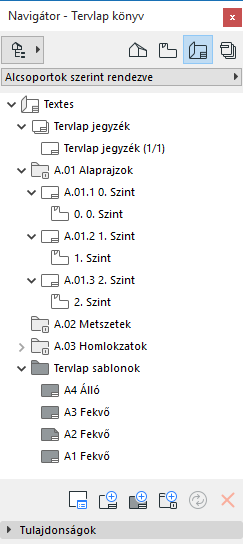

•Az Alcsoportok szerint rendezve (a megjelenítés alapértéke) megjelenítésben a tervlapok a létrehozott alcsoportok szerint vannak listázva – szabadon definiálható logika. (A Mappa elsődleges funkciója, hogy lehetővé tegye egy egyedi számozási rendszer hozzárendelését.) A fastruktúrában az egyes elrendezésekhez tartozó rajzok neve is látható.
Lásd Alcsoportok.
•A Tervlapsablonok szerint rendezve opció a tervlapokat Tervlapsablonok szerinti rendezésben mutatja.
•A Fa az aktuális kiadás alapján nézetben csak a legutóbbi kiadáshoz hozzáadott tervlapok láthatók.
Lásd még: Módosítások kezelése.
Tervlapkönyv elemeinek mozgatása
A megfogás és mozgatás eljárás használatával mozgathatja és átrendezheti az elemeket a következő műveletek elvégzéséhez:
•Hierarchiába rendezett Alcsoportokat hozhat létre
•Egyik Alcsoportból egy másikba mozgathat át tervlapokat
•Tervlapsablont rendelhet tervlapokhoz
•Egyik tervlapról egy másikra mozgathat át rajzokat
Megjegyzés: Ebben az esetben a rajznak a tervlap középpontjához viszonyított helyzete változatlan marad.
Amíg a Tervlapkönyv elemeit módosítja, a Navigátor vagy a Szervező paletta nyomon követi, hogy mely elemen dolgozik.
•A Navigátorban kijelölt elemek kiemelve szerepelnek.
•Ha átvált a Tervlap ablakra és ott dolgozik rajta, a kijelölés keretre változik.
Fontos: A Navigátorban vagy Szervezőben található elemeken elvégzett műveletek (például a fogd-és-vidd műveletek, az elemek törlése a térképekről vagy hozzáadása egy publikálási készlethez) nem vonhatók vissza a Mégse paranccsal sem.
Tervlapkönyv elemek beállításai és parancsai
A tervlapkönyv kívánt elemének beállításai és a vonatkozó parancsok eléréséhez:

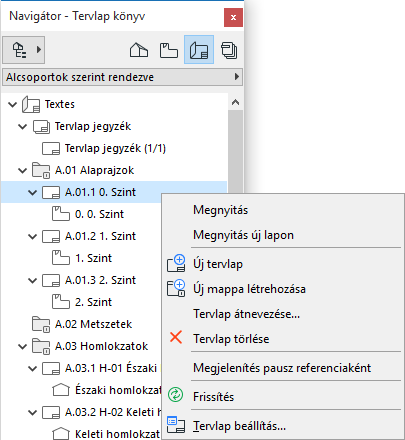

•Használja a kijelölt tervlapkönyv elem helyi menüjét
•Válassza ki az elemet a Szervezőben vagy a Navigátor palettán, majd kattintson a Tulajdonságok lap alján lévő Beállítások gombra.

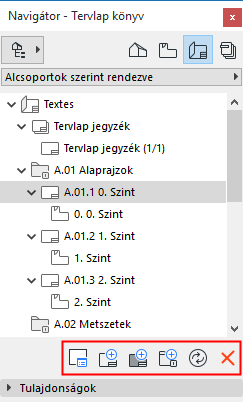

•Használja a Navigátor paletta/Szervező parancsgombjait. Ezek aktívak vagy szürkék a Tervlapkönyvben kiválasztott elemtől függően (Tervlapkönyv, Alcsoport, Elrendezés, Rajz vagy Tervlapsablon):
–Új mappa
–Frissítés: A kiválasztott rajz (vagy a kijelölt tervlapon lévő rajz(ok)) frissítése.
–Kiválasztott elem törlése
•Használja a Dokumentáció > Tervlapkönyv menü parancsait
Megjegyzés: A tervben a Tervlapok vagy Rajzok áttekintését, illetve ezek kritériumok alapján történő sorba rendezését teszi lehetővé a Tartalomjegyzék funkció.
Lásd Tartalomjegyzékek.
Tervlapkönyv tulajdonságok (csak a Navigátor palettán/Szervezőben)
Válasszon ki egy elemet (Tervlapkönyv, Mappa, Tervlap, Tervlapsablon vagy Rajz, vagy bármely mappa) a Tervlapkönyvben, hogy megjelenítse annak tulajdonságait az alatta lévő Tulajdonságok részben.
A Tervlapkönyv tulajdonságok tartalmazzák a Terv nevét és az Útvonalat, melyek csak olvasható mezők.
A Mappa tulajdonságai alatt a Mappa azonosítója és Mappa neve található. Ezek a tulajdonságok szerkeszthetők.
A Tervlap tulajdonságok az alábbiakat tartalmazzák:
•a Tervlap azonosítót és Tervlap nevet. Ezek a tulajdonságok szerkeszthetők.

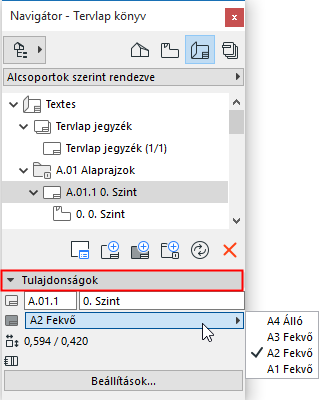

•az ehhez a tervlaphoz rendelt Tervlapsablont. Használja a listát más Tervlapsablon hozzárendeléséhez.
•a tervlap méretét.
•a tervlap legfrissebb Tervlap módosítási számát és a kiadás nevét, amelyhez tartozik (ha van ilyen).
A Rajz tulajdonságok az alábbiakat tartalmazzák:
•a Rajz azonosítót és a Rajz nevét. Ezek a tulajdonságok szerkeszthetők.
•a rajz forrásának Elérési útvonalát
•a rajzléptéket és a rajzméretet
