Korrekciós bejegyzés exportálása/importálása PDF használattal

Mentsen vagy publikáljon ARCHICAD nézeteket és tervlapokat PDF-ként, majd küldje el a PDF-eket társtervezőknek ellenőrző alkalmazásban (pl. Bluebeam) elvégezhető korrekcióra.

Ezután importálja vissza a PDF-ben elvégzett korrekciókat ARCHICAD-be a Korrekciós eszközök paletta segítségével. Az importált korrekciók a megfelelő helyen jelennek meg, az ARCHICAD eredeti forrás nézeteiben.

Szükség szerint ismételje meg a folyamatot. Minden alkalommal, amikor újraimportálja a korrekciókat PDF-ből, az előző körökre vonatkozóan választhat az Átugorja, Másodpéldány használata és Módosított korrekciók lehetőségek közül.

Megjegyzések:

–Ez a módszer csak akkor működik, ha a korrigált nézetek ARCHICAD-ből származnak.

–Macintosh rendszeren ne használja az Előnézet funkciót PDF-ek korrekciójához.

PDF dokumentumok létrehozása korrekcióhoz

ARCHICAD-ben használja a Publikálót PDF alapú publikálási készletek vagy publikálóelemek létrehozásához.

Lásd PDF-fájlok létrehozása a Publikálóval.

Ezután küldje el az így létrejött PDF-et a társtervezőnek külső alkalmazásban elvégezhető korrekcióra.

Korrekciók importálása ARCHICAD-be

Ha megtörtént a PDF korrekciója az ellenőrző alkalmazásban, importálja a korrekciókat az eredeti ARCHICAD nézetekbe:

1.Nyissa meg a Korrekciós eszközök palettát (Dokumentáció > Korrekciós eszközök).

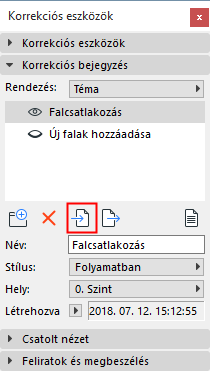

2.A Korrekciós eszközök palettán kattintson a Korrekciós bejegyzések importálása lehetőségre.

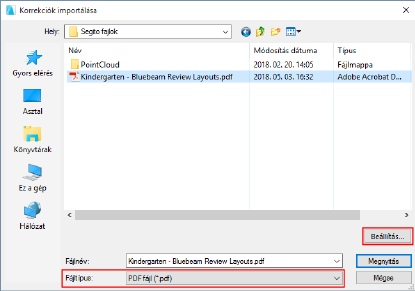

3.Keressen egy PDF formátumú fájlt.

4.A BIMx exportálás beállításainak megnyitásához kattintson a Korrekcióimportálás beállításai opcióra.

Korrekciók importálása: beállítások megadása

Ebben a párbeszédablakban adható meg, hogyan jelenjenek meg az importált korrekciók ARCHICAD-ben.

Korrekció stílus

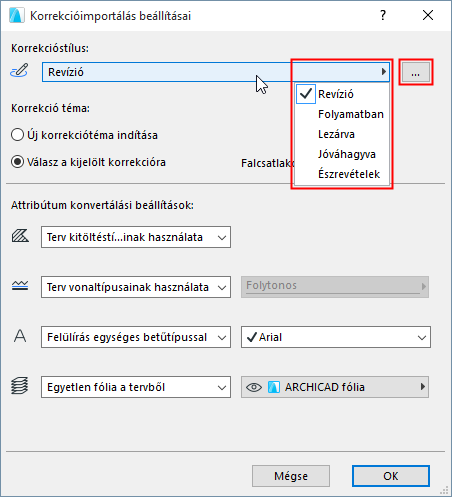

Kattintson az előugró ablakra, és válassza ki az importált korrekciók korrekcióstílusát.

Megjegyzés: A korrekciós bejegyzések a választott korrekcióstílusban jelennek meg az ARCHICAD-ben. A stílus két színt tartalmaz, egyet a módosításokhoz és egyet a kiemelésekhez. A terv korrekcióstílusainak létrehozásához vagy újradefiniálásához kattintson a Korrekcióstílusok gombra.

Lásd még: Korrekcióstílusok párbeszédpanel.

Korrekció téma

Adja meg, hogyan jelenjenek meg az importált korrekciók a Korrekciós eszközök palettán:

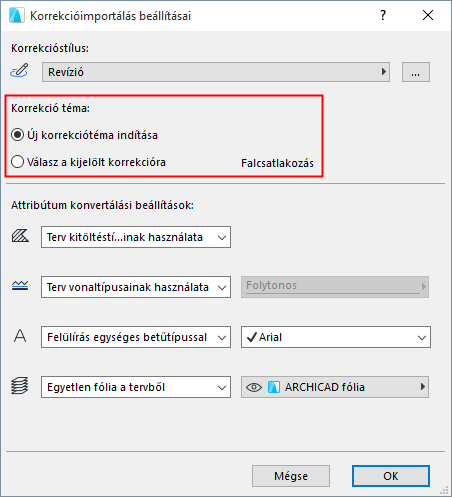

•Új korrekciótéma indítása: Az importált korrekciós bejegyzések önálló témát alkotnak. (A Korrekciós eszközök palettán a bejegyzések téma szerint rendezhetők.)

•Válasz létrehozása a kijelölt korrekcióhoz: Ez a beállítás akkor elérhető, ha egy korrekciós bejegyzés ki van választva a Korrekciós eszközök palettán. Válassza ezt a lehetőséget, ha az importált korrekciós bejegyzéseket az éppen aktív bejegyzés alatt, albejegyzésként kívánja megjeleníteni.

Tipp: Ha külön „kategóriát” kíván létrehozni az importált korrekciók számára, először hozzon létre egy új korrekciós bejegyzést a Korrekció palettán, majd nevezze el (pl. „PDF-ből importált korrekciók”). Jelölje ki ezt az új bejegyzést, importálja a PDF-ben található korrekciókat, és használja a „Válasz a következő címzettnek…” lehetőséget. Az importált korrekciók ez alatt a korrekció alatt jelennek meg (használja a Rendezés téma szerint beállítást).

Attribútum konvertálási beállítások

Adja meg, hogyan konvertálja a program az importált korrekciós elemek kitöltéseit, vonaltípusait, betűtípusait és fóliáit.

Kitöltés

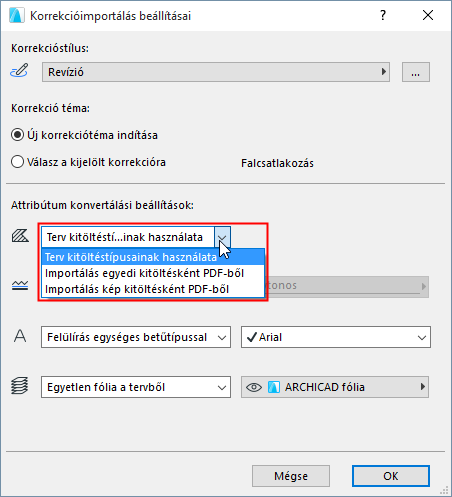

•Terv kitöltéstípusainak használata: Nem importál új kitöltési típusokat a PDF-ből. Azokat az importált kitöltéseket, amelyeknek nincs megfelelője a tervben, a program tömör kitöltéssé alakítja.

•Importálás egyedi kitöltésként PDF-ből: Új vektoros kitöltési attribútum jön létre a tervben, melyet a program az importált kitöltésekhez használ. (Például: „60% PDF tömör kitöltés”)

•Importálás kép kitöltésként PDF-ből: A rajzi elemek minden olyan kitöltéséhez, amelynek nincs megfelelője a terv attribútumai között, egy új képi kitöltési attribútum jön létre.

Megjegyzés: Képi kitöltés létrehozásakor a program egy képfájlt ment a terv Beágyazott könyvtárába. Ha Csapatmunka tervben dolgozik, rendelkeznie kell a szükséges hozzáférési joggal (Könyvtári elem - Létrehozás).

Vonaltípusok

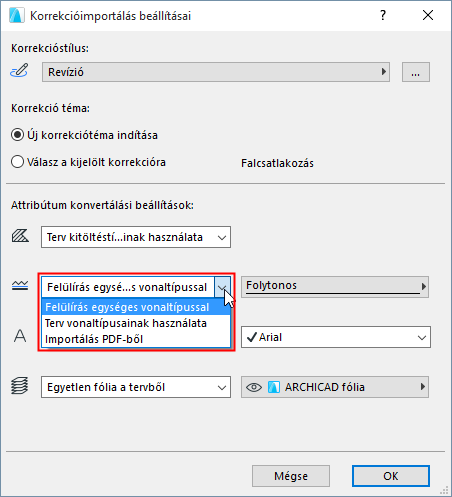

•Terv vonaltípusainak használata: Nem importál új vonaltípusokat. A korrekciós elemek megjelenítése az ARCHICAD meglévő, hasonló vonaltípusaival történik (pl. folytonos, szaggatott, pontozott). Ha nem található megfelelő vonaltípus az ARCHICAD tervben, a program folytonos vonalat használ.

•Felülírás egységes vonaltípussal: Válasszon a terv vonaltípusaiból. Az importált korrekciók ezzel a vonaltípussal jelennek meg.

•Importálás PDF-ből: A korrekciós elemek vonaltípusainak importálása és hozzáadása az ARCHICAD tervhez.

Betűtípus

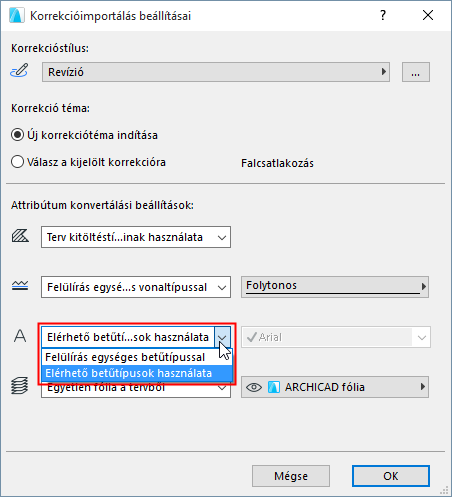

•Felülírás egységes betűtípussal: Válasszon a terv betűtípusaiból az importált korrekciós szövegelemek megjelenítéséhez.

•Elérhető betűtípusok használata: Az importált korrekciós szövegek az ARCHICAD tervben elérhető hasonló betűtípussal jelennek meg.

Korrekciós bejegyzések fóliája

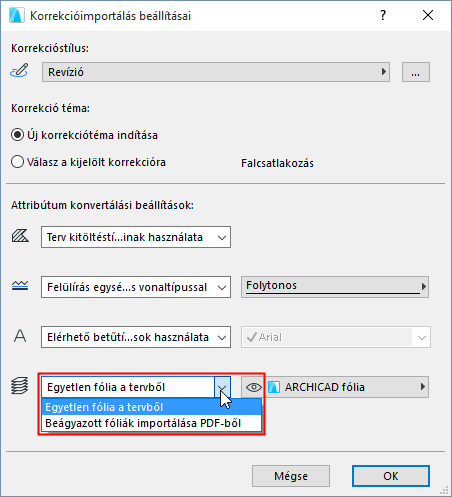

•Egyetlen fólia a tervből: Válasszon egy fóliát a tervből. Az importált korrekciók erre a fóliára kerülnek.

•Beágyazott fóliák importálása PDF-ből: A korrekciós elemek a forrás PDF-ben hozzájuk tartozó beágyazott fólia hozzárendelésének (ha van ilyen) megfelelő fóliákra kerülnek. Ezek a beágyazott fóliák hozzáadódnak az ARCHICAD tervhez.

A korrekcióimportálási beállítások megadása után kattintson az OK gombra a Korrekció importálása párbeszédablakhoz való visszalépéshez.

Korrekciók importálása: fájl megnyitása

Az importálási beállítások megadása után:

1.Kattintson a Megnyitás gombra.

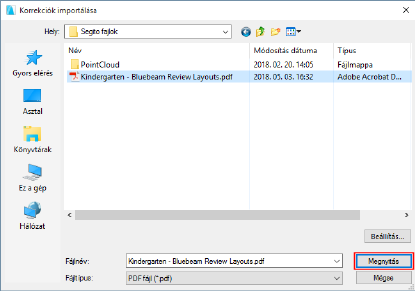

2.Keresse meg a forrásként használatos, korrigált PDF dokumentumot az Importálandó korrekciók kiválasztása párbeszédpanelen.

3.Szűrje a korrekciókat szükség szerint:

–Másodpéldány korrekciók kihagyása: A másodpéldány korrekciókat korábban már importálták ARCHICAD-be, és azóta nem változtak a PDF-ben. Jelölje be ezt a lehetőséget, ha nem kívánja importálni ezeket a duplikált korrekciókat.

–Módosított korrekciók kihagyása. A módosított korrekciókat már importálták ARCHICAD-be, de azóta módosultak a PDF-ben. Jelölje be ezt, ha nem kívánja importálni ezeket a korrekciókat.

–Azonosítatlan korrekciók kihagyása: Néhány külső korrekciós alkalmazás nem rendel egyedi azonosítót a korrekciós elemekhez. Így ezek a korrekciók nem azonosíthatók új, másodpéldány vagy módosított korrekcióként. Jelölje be ezt a lehetőséget, ha nem kívánja importálni ezeket a korrekciókat.

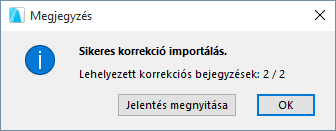

4.Kattintson az Importálás gombra. Megjelenik egy Infó párbeszédpanel:

5.Alkalmazza az alábbiak egyikét:

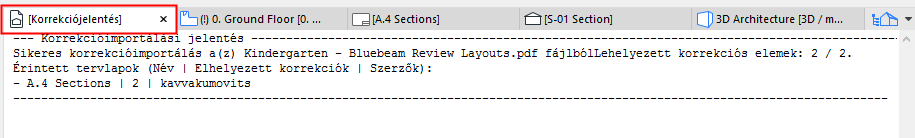

•Kattintson a Jelentés megnyitása lehetőségre az eredeti ARCHICAD nézetekhez hozzáadott korrekciók összegzésének megtekintéséhez

•A jelentés átugrásához kattintson az OK gombra

6. A korrekciók megtekintéséhez ugorjon az ARCHICAD nézetekhez.

Az ARCHICAD korrekciós bejegyzéseivel való munka részletes leírását lásd: Terv korrekció.
