Az ARCHICAD segítségével a külső (PLN, PLA vagy TPL formátumú) ARCHICAD fájlban létrehozott BIM adatok egyetlen lépésben importálhatók. A funkcióval az alábbi BIM tartalom importálható az ARCHICAD tervbe:
•Osztályozási rendszer
•Az adott osztályozási rendszerhez tartozó tulajdonságok
•Az IFC fordító adott osztályozási rendszerre hivatkozó megfeleltetési beállításkészletei:
–Típusmegfeleltetés IFC importáláshoz
–Típusmegfeleltetés IFC exportáláshoz
–Tulajdonságmegfeleltetés IFC exportáláshoz
–Tulajdonságmegfeleltetés IFC importáláshoz
BIM tartalom importálása ARCHICAD fájlból
A BIM tartalom importálása paranccsal megkereshető az a korábban készített vagy letöltött ARCHICAD fájl, amely tartalmazza a szükséges osztályozási rendszert vagy egyéb meghatározásokat.
1.Nyissa meg a Fájl > Együttműködés > Osztályozások és tulajdonságok > BIM tartalom importálása menüpontot.
2.A megnyíló BIM adatok összefűzése párbeszédablakban keresse meg azt az ARCHICAD fájlt (PLN, PLA vagy TPL kiterjesztéssel), amely tartalmazza a szükséges osztályozást, tulajdonságot vagy IFC fordító leképezés meghatározásokat.
3.Az adatok importálásához kattintson a Megnyitás lehetőségre.
Lásd mégA BIM tartalom letöltésének és importálásának feltételei, lent.
BIM adatfájlt letöltése a weboldalról
Ezzel a paranccsal megkereshet és letölthet egy előre meghatározott ARCHICAD fájlt.
A különböző nemzetközi szabványok szerint létrehozott fájlok a GRAPHISOFT weboldalán elérhetők: http://www.graphisoft.com/downloads/addons/interoperability/classification.html
1.Nyissa meg a Fájl > Együttműködés > Osztályozások és tulajdonságok > BIM tartalom letöltése menüpontot.

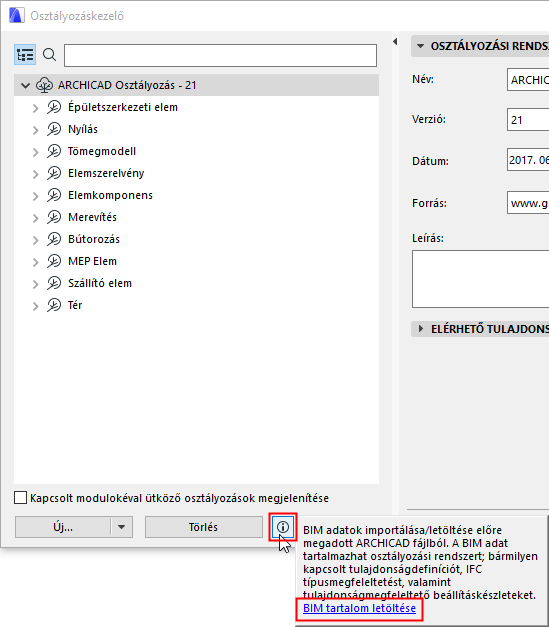

A hivatkozás a következő helyekről is elérhető:
-Osztályozáskezelő
-Tulajdonságkezelő
-IFC fordítók párbeszédablak
2.Használatakor megnyílik a GRAPHISOFT weboldala, ahol kiválaszthatja a szabványos osztályozási, tulajdonság- vagy leképezési meghatározásokat tartalmazó ARCHICAD fájlt.
3.Töltse le a fájlt egy tetszőleges helyre.
4.A letöltött fájl helyének megadásához és importálásához használja a Fájl > Együttműködés > Osztályozások és tulajdonságok > BIM tartalom importálása parancsot.
A BIM tartalom letöltésének és importálásának feltételei
Az importálás csak akkor végezhető el, ha az importált adatok egyike sem található meg a fogadó ARCHICAD tervben. Ha az adatok már léteznek, a program jelzi, hogy az importálás nem sikerült.
Az ARCHICAD Jelentés ablakában láthatók azok az adatok, amelyeknél a program ütközést észlelt (görgessen el az ablak aljára).
Ilyen esetben törölje a duplikált adatokat a tervből, majd kattintson ismét a BIM tartalom importálása parancsra.
