Anyagok és felület konvertálása
Adja meg, hogy milyen módon rendelje hozzá a program az ARCHICAD építőanyagokat az importált IFC modellelemekhez

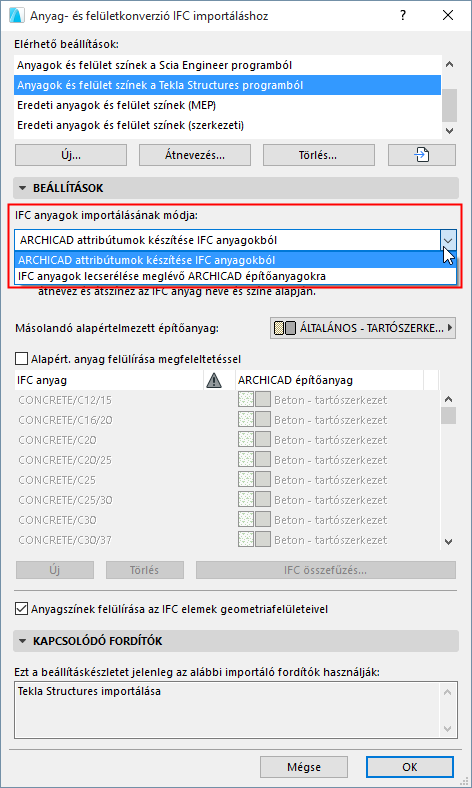

Az importálás kétféleképpen végezhető el:
1. Eljárás: IFC anyagok lecserélése meglévő ARCHICAD építőanyagokra
Ennél az eljárásnál a program egyetlen ARCHICAD építőanyagot rendelt hozzá az összes importált IFC elemhez. Ez az alapértelmezett építőanyag a lenti legördülő panelen választható ki. Nem jönnek létre új építőanyagok.
Szükség esetén ez az alapértelmezett beállítás módosítható az Anyagmegfeleltetés funkcióval. Ehhez lásd: Alapért. anyag felülírása a megfeleltetéssel (lentebb).
2. eljárás: ARCHICAD Jellemzők létrehozása IFC anyagokból
A program minden egyes IFC anyag esetén új ARCHICAD építőanyagot hoz létre a lent kiválasztott alapértelmezett építőanyag másolásával.
Az új építőanyag
•elnevezése az IFC anyag Név paramétere alapján történik
•színét az IFC anyag Szín paramétere határozza meg

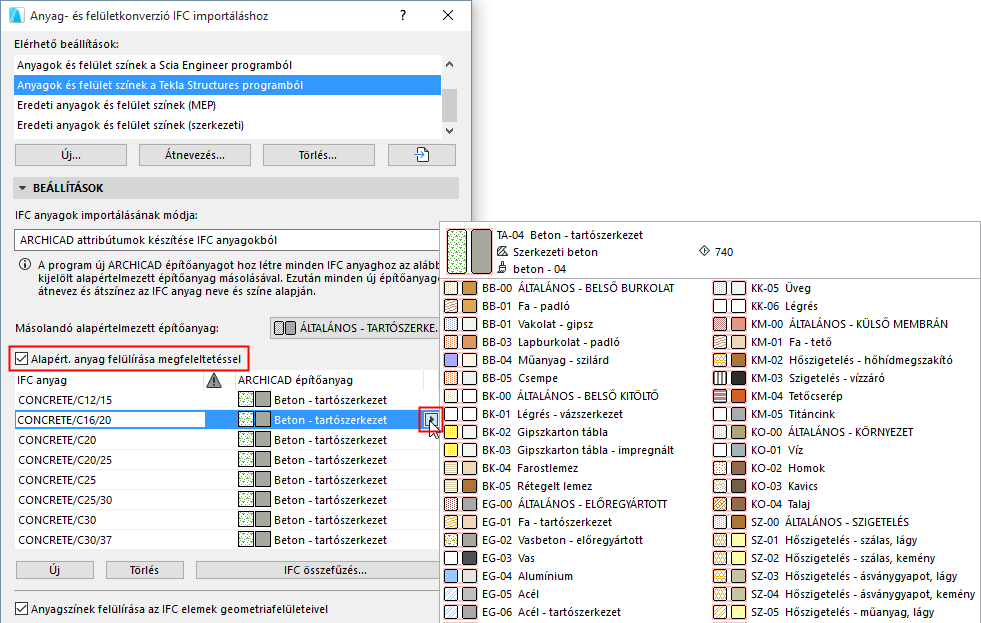

Alapért. anyag felülírása a megfeleltetéssel
Jelölje be ezt a négyzetet, ha az egyes anyagokat kézzel kívánja leképezni a legördülő menüben hozzárendelt alapértelmezett építőanyag használata helyett.
Kattintson az IFC összefűzés gombra, és keresse meg az IFC modellt, amelynek IFC anyagneveit hozzá kívánja adni a Megfeleltetés ablak listájához.
A másik megoldás, ha az Új lehetőségre kattint: ekkor kézzel adható meg az IFC anyag neve.
Megjegyzés:
–Néhány alapértelmezett IFC fordítóhoz az importálás számára előre megadott leképezési szabályok tartoznak, amelyek beállításai tetszés szerint bővíthetők vagy szerkeszthetők. Javasoljuk, hogy módosítás előtt duplikálja az alapértelmezett fordítót.
–Ezek a leképezési táblák nem importálhatók vagy exportálhatók külön (pl. xml típusú) fájlként, csak a fordító fájllal együtt.
Anyagszínek felülírása az IFC elem geometriafelületeivel
Az IFC modellekben lévő IFC elemeknek két színe lehet: az anyag színe és egy kiegészítő, a felületgeometriához tartozó szín.
Ha bejelöli az Anyagszínek felülírása négyzetet, az ARCHICAD az IFC elem felület geometriájához rendelt színt használja a felület attribútumainak meghatározásakor.

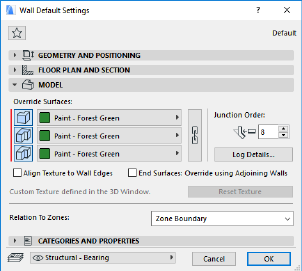

Az ARCHICAD-ben így létrehozott felületi felülírások ellenőrzéséhez és módosításához nyissa meg a megfelelő Elembeállítások párbeszédablakban lévő Modell panelt.
