IFC modell exportálása ARCHICAD-ből

Háromféle exportálás funkció közül lehet választani

•Mentés mint (Fájl menü): exportálja a teljes aktuális ARCHICAD tervet vagy annak szűrt tartalmát egy teljesen új IFC fájlba.

•Külső IFC modell hozzáfűzése (Fájl > Együttműködés > IFC): Ezzel a paranccsal az aktuális ARCHICAD terv teljes tartalma vagy annak bizonyos elemei fűzhetők hozzá egy meglévő (nem nyitott) IFC fájlhoz. Használja ezt a parancsot például akkor, ha az ARCHICAD modell kijelölt tartalmát hozzá kívánja adni egy másik szakembertől kapott IFC fájlhoz.

•Publikálás (Dokumentáció menü): Segítségével nézetek publikálhatók bármilyen formátumú IFC fájlba. Minden publikáló elem esetén módosítható a fordító, így a tartalom nézet testre szabható a címzett igényei szerint, és a kívánt adatok egyetlen kattintással megjeleníthetők.

Lásd Publikáló funkció.

A választott módszertől függetlenül az exportálást egy IFC exportáló fordító végzi, amely meghatározza, hogyan történjen az ARCHICAD elemek értelmezése és megjelenítése IFC-ben. Az IFC exportáló fordítót az exportálási folyamat során kell kiválasztani (a szükséges lépéseket lásd lentebb).

Mentés IFC formátumban/Külső IFC modell hozzáfűzése

Ez a két exportálási funkció (Mentés mind és Összefűzés) lényegében ugyanazokból a lépésekből áll.

1.Válassza ki a kívánt IFC exportálási parancsot.

Fájl >Mentés mint..

Fájl > Együttműködés > IFC > Külső IFC modell hozzáfűzése

2.Fájltípus

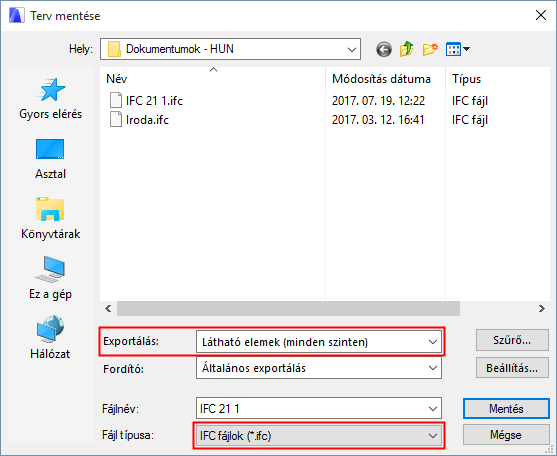

Mentés IFC formátumban: Válasszon ki a „Formátum” panelen egy tetszőleges IFC fájlformátumot.

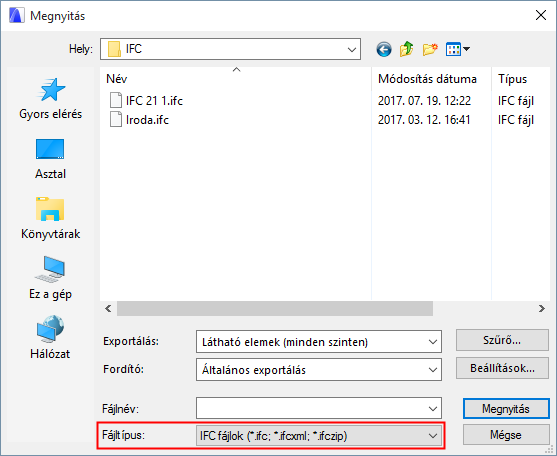

Külső IFC modell hozzáfűzése: Itt csak az IFC fájltípusok elérhetők.

Lásd Az ARCHICAD által támogatott IFC fájltípusok.

3.Nevezze el a fájlt

Adja meg a fájl nevét (Mentés mint) a „Fájlnév” mezőben, vagy keressen egy meglévő IFC modellt (Külső IFC modell hozzáfűzése).

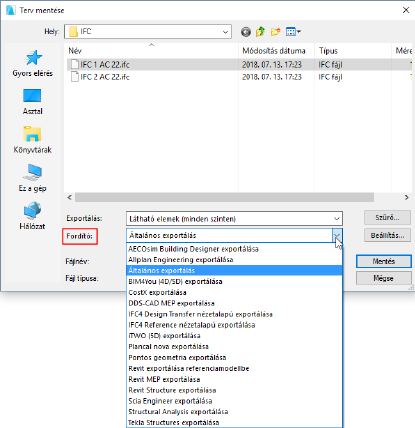

4.Válasszon egy fordítót az exportáláshoz

Használja a legördülő listát az előzetesen megadott vagy a felhasználó által megadott fordítók közül történő választáshoz.

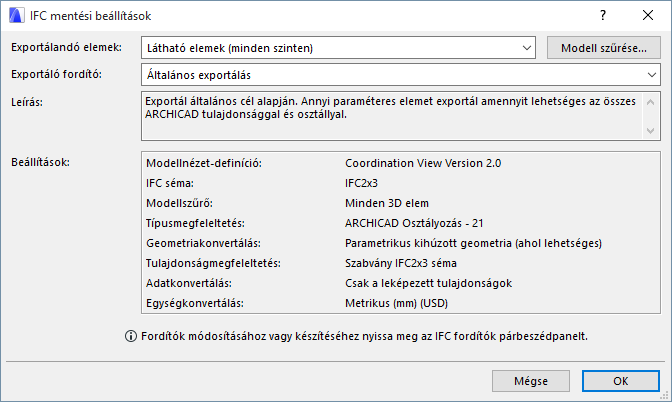

Kattintson a Beállítások lehetőségre az IFC mentési beállítások megnyitásához, ahol a program összefoglalja a kijelölt fordító beállításait.

5.Modell szűrése exportáláskor

Szükség esetén állítson be további szűrőket az exportálandó elemkészletekre az Exportálandó elemek legördülő menüben és/vagy a Modell szűrése párbeszédablakban (mindkettő az IFC mentési beállításoknál található).

Lásd Modell szűrése exportáláskor.

6.Exportálás

Az exportálási folyamat indításához kattintson a „Mentés” (Mentés mint) vagy a „Megnyitás” (Külső IFC modell hozzáfűzése) parancsra.

Tipp: az IFC modell exportálását követően célszerű az IFC modellt ellenőrizni egy IFC megjelenítőben (vagy az ARCHICAD-ben, az IFC fájl ismételt megnyitásával). Számos ingyenesen letölthető IFC megjelenítő érhető el, például:

–DDS-CAD megjelenítő: http://www.dds-cad.net

–Solibri modellmegjelenítő: http://www.solibri.com

–Tekla BIMsight: http://www.teklabimsight.com

Külső IFC modell hozzáfűzése: Védett tartalom

A „Külső IFC modell hozzáfűzése” esetében a létező IFC fájl tartalma védett; az IFC-hez hozzáfűzött fájl csak hozzáadódik, anélkül, hogy bármelyik elemét is felülírná. Ez azt jelenti, hogy amennyiben a befűzött elem IFC GlobalId attribútuma megegyezik az IFC fájlban már megtalálható elem attribútumával, a program az elem befűzésekor új IFC GlobalId attribútumot használ majd. Az elemek soha nem íródnak felül a hozzáfűzés eredményeként. Ez azt is jelenti, hogy a Külső IFC modell hozzáfűzése parancs nem alkalmas változtatások hozzáfűzésére az IFC fájl egyik változatából ugyanannak a fájlnak egy másik változatához!

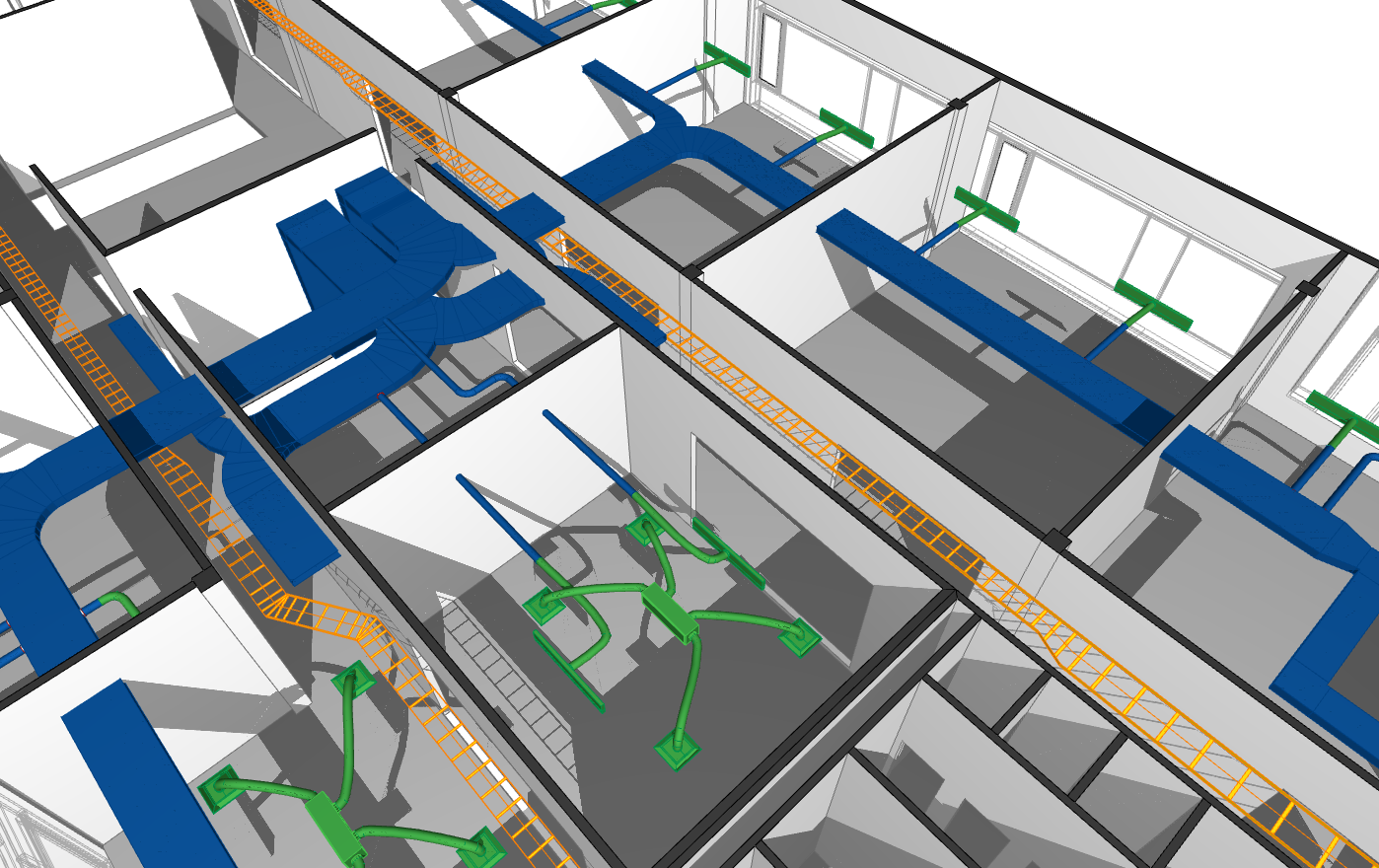

Ez az illusztráció az ARCHICAD modell meglévő - MEP modellt tartalmazó - fájlba történő összefűzésének eredményét ábrázolja.
