További részleteket ld. Tervlapsablonok.

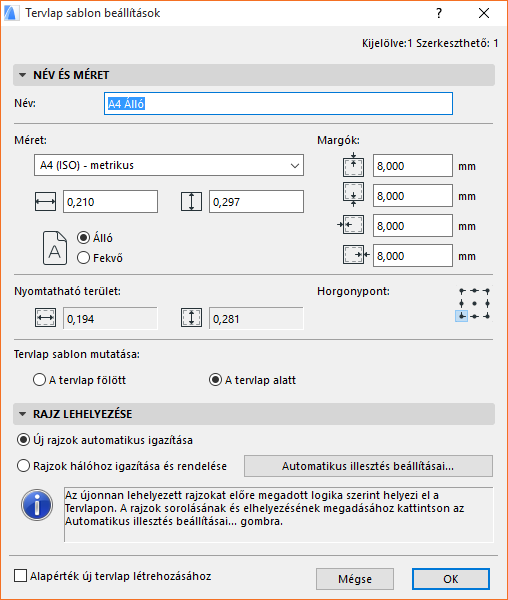

A Tervlapsablon beállításai párbeszédpanel elérése a következő módokon történhet:
•a helyi menüből, a Navigátorban a jobb egérgombbal a Tervlapsablonra kattintva
•a Beállítások gombbal a Navigátor Tervlapkönyvben, a tervlapsablon navigátorbeli kijelölése után
•a Dokumentáció > Tervlapkönyv > Tervlapsablon beállításai paranccsal
Megjegyzés: A Tervlapsablonra megadott hosszmértékek olyan Tervlap egységek, amelyek a Lehetőség > Terv beállításai > Rajzi egységek menüben határozhatók meg.
•Név: Adja meg a Tervlapsablon nevét a szöveges mezőben.
•Méret: Adja meg a Tervlapsablon méretet a legördülő listabeli szabványos papír méretekkel vagy az egyéni lehetőség használatával. Az alábbi két mező visszajelzést ad a tervlap vízszintes és függőleges kiterjedéséről.
•Margók: A következő mezőkben adja meg a Tervlapsablon négy margójának értékét.
•Az Álló vagy Fekvő lapállást választhatja a Tervlapsablonnak.
Nyomtatható terület: Ez a terület visszajelzést ad a Tervlapsablon nyomtatható területéről (a méretére és a margókra alapozva).
Horgonypont: Kattintson a kilenc pont valamelyikére hogy horgonyként használja a Tervlapsablonhoz.
Tervlapsablon megjelenítése
A Tervlapsablon elemek megjelenítésének megválasztása más tervlap elemekhez viszonyítva.
•A Tervlap fölött: Tervlapsablon elemek elhelyezése a tervlap fölé (egyes esetekben elfedve a tervlap tartalmának egy részét).
•A Tervlap alatt: Tervlapsablon elemek megjelenítése a tervlap mögött. A tervlap tartalma elfedhet egyes Tervlapsablon elemeket.

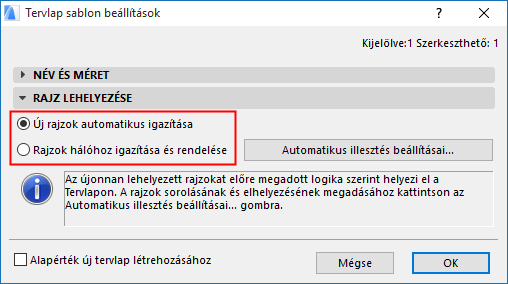

A két lehetőség közül válassza ki a sokszorozott rajzok Tervlapon történő elhelyezésének kívánt módját.
Megjegyzés: Az alapértelmezett mód az „Automatikus elrendezés”. Ha a Tervlapon csak egyetlen rajzot kíván elhelyezni, a rajz a Tervlap közepére kerül.
Új rajzok automatikus illesztése
Ha ezt a beállítást választja, kattintson az Automatikus illesztés beállításai parancsra a rajz lehelyezés beállításainak megtekintéséhez.
Irány: A vízszintes vagy a függőleges lehetőség választásával megadhatja a későbbi rajzok Tervlapon történő lehelyezésének irányát.
Margótól számított távolság: A Tervlap mind a négy oldalán határozza meg a margó nagyságát.
Sorozat: Sokszorozott rajzok egyidejű elhelyezésekor a Sorozat beállítás határozza meg ezek Tervlapon való megjelenésének sorrendjét.
•Név/azonosító: Név szerint betűrendben, azonos nevek esetén a rajzok azonosítójuk sorrendje alapján kerülnek elhelyezésre (szám szerint vagy betűrendben).
•Azonosító/név: Azonosító szerinti sorrendben, egyező azonosítók esetén a rajzok név szerinti sorrendben kerülnek lehelyezésre (betűrendben).
•Navigátor hely alapján: A rajzok a Navigátor nézet térképen való megjelenésük sorrendjében (fentről lefelé) kerülnek lehelyezésre. (Az Alaprajzok kivételek; ezek Nézet térkép szerinti sorrendjükben lentről felfelé kerülnek lehelyezésre, pl. 1., 2., 3… szint.)
Sortörés beszúrása a sorozatok közé: A „Sorozat” az Ön által megadott fenti Sorozat beállítások függvénye: ha a sorozatot Név / Azonosító alapján (vagy Azonosító / Név alapján) rendezi, ennek a négyzetnek a bejelölésével új sort/oszlopot nyit minden alkalommal, ha a Név (vagy Azonosító) változik. Ha a sorozatot Navigátor hely alapján rendezi, új sor/oszlop nyílik minden új Navigátor nézet térkép mappához. A Részletek mappa rajzai például egy sorba kerülnek, míg a Metszetek mappa rajzai egy következőbe és így tovább.
Rajzok közötti távolság: Adja meg a lehelyezett rajzok sorai és oszlopai közötti távolság hosszát. (Az itt szereplő hosszmértékek Tervlap egységek, amelyek a Lehetőség > Terv beállításai > Rajzi egységek menüben definiálhatók.)
Új létrehozása, ha a Tervlap megtelt: Ennek a négyzetnek a bejelölésével új Tervlapot hoz létre, ha az aktuális tervlap megtelt.
Rajzok hálóhoz igazítása és rendelése
Ha ezt a beállítást választja, kattintson a Háló beállításai lehetőségre a háló beállításainak megadásához.
Azonosító logikája: Valamelyik választógombra kattintva válassza ki a módszert, ahogyan az azonosítók hozzárendelése az egyes hálócellákhoz történjen.
•Mátrix: Ha ezt a lehetőséget választja, mindegyik cellához hozzárendel egy koordinátát az oszlopának és sorának alapján.
•Sima: Ha ezt a lehetőséget választja, a program a háló valamelyik sarkából kiindulva folyamatosan ad azonosítót a celláknak.
Négyzetek száma: A szöveges mezőkkel és a nyilakkal adhatja meg a Háló oszlopainak és sorainak a számát.
A további vezérlők a választott azonosító hozzárendelésnek megfelelően változhatnak (Mátrix vagy Sima).
Mátrix esetén:
Irány és stílus: A bal oldali vezérlők a háló oszlopainak azonosítóit határozzák meg.
•Az egyik nyílra kattintva határozhatja meg, hogy az azonosítók kiosztása az oszlopoknak jobbról vagy balról induljon.
•Válassza ki az oszlopok azonosítóinak stílusát a listából.
A jobb oldali vezérlők a háló sorainak azonosítóit definiálják.
•Az egyik nyílra kattintva határozhatja meg, hogy az azonosítók kiosztása a sorokhoz lentről vagy fentről induljon.
•Válassza ki a sorok azonosítóinak stílusát a listából.
Rajzszámok formátuma: A cella azonosítóját a sor és az oszlop száma együttesen adja meg. A két kapcsoló egyikének a kiválasztásával határozhatja meg, hogy a rajzok számozásában a sor vagy az oszlop száma következzen először:
•Sor, majd Oszlop vagy
•Oszlop, majd Sor
Ha a Sima számozási módszert választotta:
Számozás kezdése: Ezzel a kiugró mezővel határozhatja meg, hogy a cellák azonosítóinak hozzárendelése a háló melyik sarkából induljon.
Stílus: Ebből a kiugróból választhatja ki a sorok azonosítójának stílusát.
Elsődleges irány: A két kapcsoló közül választva határozhatja meg, hogy vízszintes vagy függőleges irányban induljon meg a cella azonosító hozzárendelés a hálónak a Számozás kezdése lehetőséggel megadott sarkából.
A panel többi vezérlője általános, a hálóra az azonosító logikától független beállítás.
Margótól számított távolság: A négy mezőben adhatja meg a háló és a papír széle közötti távolság értékeit (felül, alul, balra és jobbra).
Hálóvonal típusa: A vonaltípus és tollszín kiugrókkal, illetve a tollszín numerikus megadásával határozhatja meg a hálóvonalak jellemzőit.
Hálóvonal megjelenítése: Válasszon egy lehetőséget a hálónak a tervlapon történő megjelenítésére:
•Mindent mutat
•Minden elrejtése
•Rajzot átmetsző vonalak elrejtése: Ha valamelyik rajz egynél több cellányi helyet foglal el, átmetszi a háló valamelyik vonalát. Ezzel a lehetőséggel rejtheti el az ilyen hálóvonalakat.
Megjegyzés: Ezek a hálóvonal beállítások nem csak a megjelenítésre, hanem a nyomtatott eredményre is kihatnak.
Több cellát elfoglaló rajzok: Egyes rajzok egynél több cellányi helyet foglalnak el. Ilyenkor ezzel a kiugróval határozhatja meg, hogy a rajz azonosító melyik cella azonosítóját adja meg (a rajz négy sarka közül választhat, és a rajz azonosítója az Ön által választott sarok által elfoglalt cella azonosítója lesz.)
Előnézet: Jobbra lent, az előnézeti képen megtekintheti a háló számozásához megadott beállítások várható eredményét.
Legyen ez az alapértelmezett az új tervlapokra: Ezzel teheti ezt a Tervlapsablont az új tervlapok alapértelmezés szerinti Tervlapsablonjává.
