Egységes szövegstílus beállítása

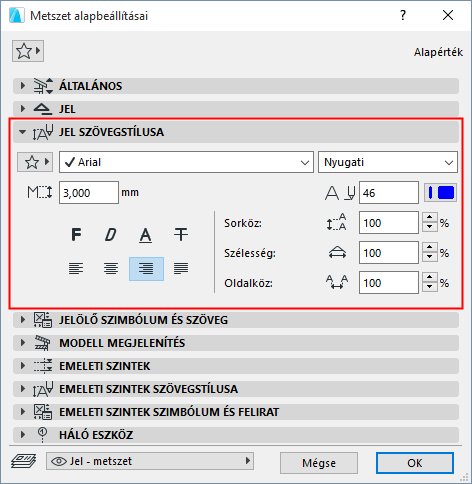

Szövegstílus panelek az ARCHICAD felhasználói felületén
A Formátum panel a következő Eszköz beállításai párbeszédablakokban elérhető:
•Metszet, Homlokzat, Falnézet (Jel szövegstílusa, Emeleti szintek szövegstílusa)
•Részlet, Munkalap, Módosítás (Jel szövegstílusa)
•Címkézés
•Rajz (Cím szövegstílusa)
•Ajtó/ablak (Jel szövegstílusa)
•Helyiség (Pecsét szövegstílusa)
•Háló
Betűtípus: Válasszon betűtípust.
Kódolás (csak Windows esetén): Válasszon helyi betűkódolást.
Adja meg a Nyílfej méretét mm-ben (metrikus egységek), vagy képpontokban (brit egységek).
•A mértékegységet a Lehetőség > Terv beállításai > Rajzi egységek lehetőségnél beállított hosszmérték határozza meg.
•A tizedesjegyek számát a Lehetőség > Terv beállításai > Rajzi egységek lehetőségnél beállított „Egység nélküli számok” beállítás határozza meg.
Szöveg tolla: Válasszon tollszínt a számozott mező vagy az előugró vezérlő segítségével.
Betűtípus: Válasszon betűtípus(oka)t (félkövér, dőlt, aláhúzott, áthúzott).
Igazítás: Válasszon az igazítási lehetőségek közül (balra, középre, jobbra, sorkizárás).
Sorköz: Ezzel a vezérlővel a sorköz (azaz a függőleges sortávolság) értéke adható meg százalékban. Írja be a sorköz új értékét vagy módosítsa a távolságot a nyílgombokkal 25%-os lépésközzel.
Szélesség: Módosítsa a szövegben lévő karakterek szélességét (százalékos értékben).
Kiosztás: Módosítsa a szöveg karakterei közötti távolságot.
Szövegstílus felülírása
A Formátum panelen megadott beállítások érvényesek minden szövegre a vonatkozó Jelölő vagy szöveges elemen.
Azonban a legtöbb ilyen Beállítások párbeszédpanelen az adott elemekre vonatkozó meghatározott Formátum beállítások felülírhatók.
Szövegstílus felülírása
Szövegstílus kiszürkített vezérlői

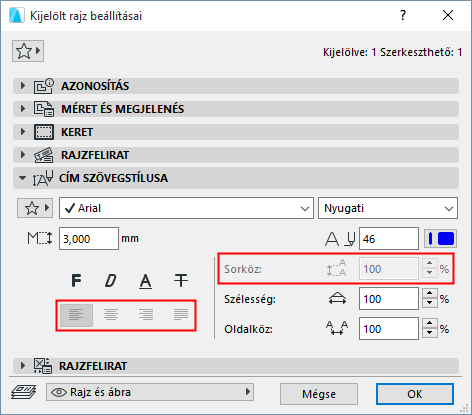

Előfordulhat, hogy a Formátum panelen található vezérlők némelyike nem alkalmazható egy-egy szöveges elemre. Ezek kiszürkítve jelennek meg. Például: a Sorköz és Sorkizárás vezérlők a Rajz címe esetén:
Szövegstílus irreleváns, kiszürkített vezérlői
A vezérlők akkor is szürkén jelenhetnek meg, ha felülírta azokat, mint például a betűtípus, toll és méret ennél a Metszet jel szövegnél:
Megjegyzés az ARCHICAD-es betűkódoláshoz
Az ARCHICAD-ben használt szövegek Unicode formátumúak. Szövegelemek nyomtatása, rajzgéppel történő megjelenítése, szerkesztése során minden kódoló rendszer támogatott, ugyanez érvényes a DXF/DWG formátumra történő átalakításra is.
Az ARCHICAD minden nyelvi verziójában alapértelmezettként a megfelelő betűkódoló rendszer van beállítva.
