Ciascuna zona creata nel progetto viene assegnata ad una Categoria Zona nella Finestra di dialogo Impostazioni della Zona. Le Categorie di Zona sono attributi di ARCHICAD.
Questa categoria Zona definisce:
•il colore dello sfondo della zona e
•l'oggetto Timbro Zona usato per la zona.
La funzione principale delle Categorie Zone è l'uso di colori diversi per distinguere visivamente i diversi tipi di spazio nel progetto: per esempio, è possibile assegnare la categoria "Ufficio" a tutto lo spazio destinato a uffici, da visualizzare in rosa, e la categoria "Comunicazioni e Accesso" a tutti i corridoi, da visualizzare in bianco.
Per altri modi per visualizzare i retini delle zone, vedere Visualizzazione degli Sfondi zona in 2D.

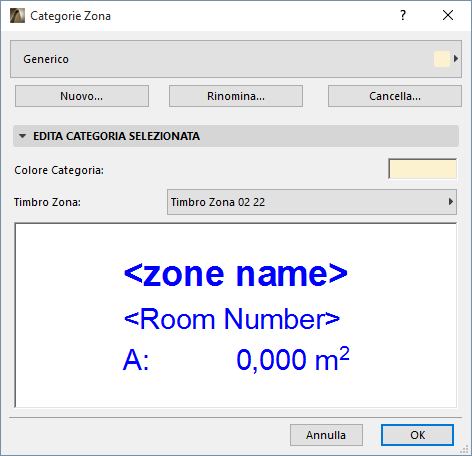

Finestra di dialogo Categorie Zone
Per definire o ridefinire le Categorie Zona, andare a Opzioni > Attributi Elemento > Categorie Zone.
Nota: la definizione attributo Categoria Zona è disponibile anche nel Gestore Attributi: vedere Categorie Zona (Gestore Attributi).
Usare il menu a comparsa nella parte superiore per scegliere una categoria zona dall'elenco delle categoria zona predefinite. Modificare le sue proprietà direttamente oppure scegliere uno dei seguenti comandi:
•Nuovo: fare clic su questo pulsante per creare una nuova categoria zona creando una copia della categoria zona selezionata con un nuovo nome e modificandone le proprietà.
•Rinomina: fare clic su questo pulsante per cambiare il nome della categoria zona correntemente selezionata.
•Elimina: fare clic su questo pulsante per rimuovere dal progetto la categoria zona selezionata.
Vedere Cancellare e sostituire attributi in un modello.
Menu a comparsa Timbro Zona: scegliere un Timbro Zona da usare con questa categoria zona. I Timbri Zona sono Oggetti GDL. Dal menu di scelta rapida, scegliere uno dei timbri zona dalla libreria caricata.
Colore: scegliere un colore per la Categoria Zona selezionata. Per impostazione predefinita, tutte le zone appartenenti a questa categoria saranno visualizzate in questo Colore Categoria nel progetto.
La finestra di anteprima aiuta a visualizzare i parametri del timbro di zona.
