Estremità e Connessioni delle Scale

Le scale non sono associative rispetto agli altri elementi 3D. Per congiungere una scala ad un solaio o a un muro, utilizzare le Operazioni con gli Elementi Solidi.

Vedere l'esempio in Operazioni con Elementi Solidi.

Tuttavia è possibile utilizzare i Settaggi Scala (Struttura Rampa) per:

•definire le estremità delle strutture della scala

•creare connessioni tra le rampe e i pianerottoli della Scala. È possibile utilizzare connessioni diverse all'interno di una singola scala.

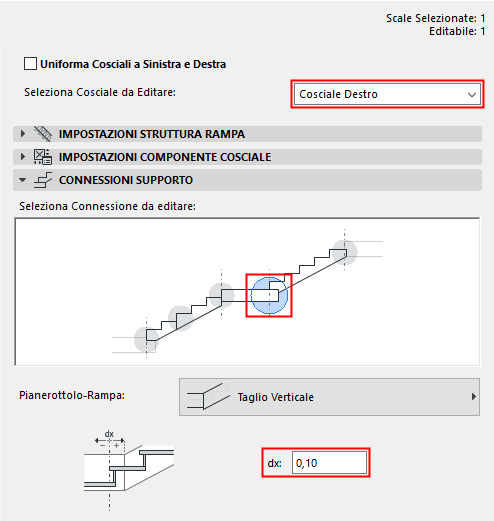

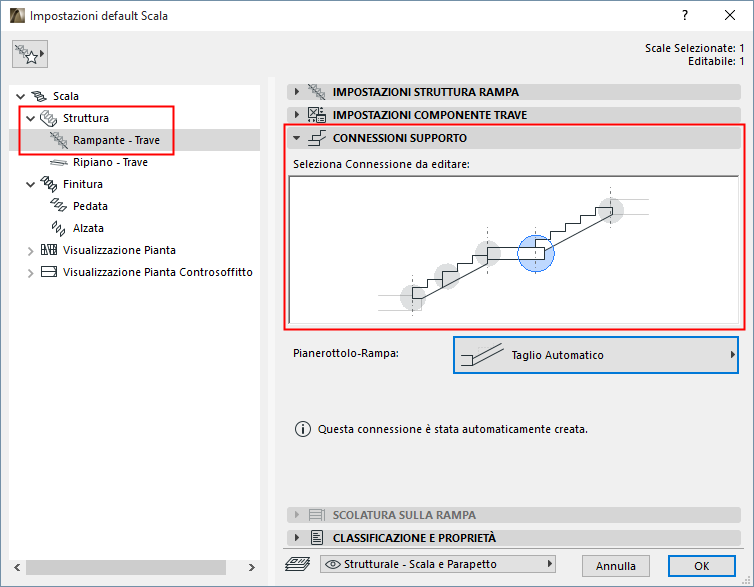

Per impostare terminazioni e connessioni per la scala, andare alla pagina delle impostazioni delle Strutture Rampa, e al Pannello Connessioni Supporto. Questo pannello è disponibile sia in Settaggi Scala (Struttura Rampa) sia per una Struttura Rampa selezionata in modalità di editazione.

•Qui si gestiscono tutte le connessioni e le estremità delle rampe e dei pianerottoli delle scale:

–Rampa-Inizio

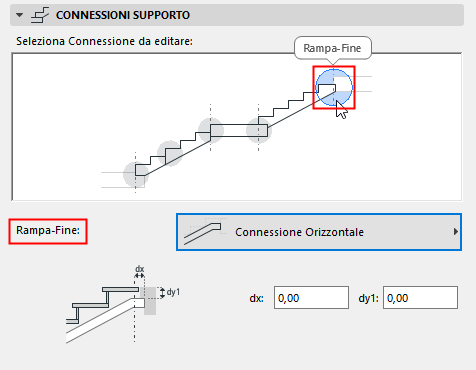

–Rampa-Fine

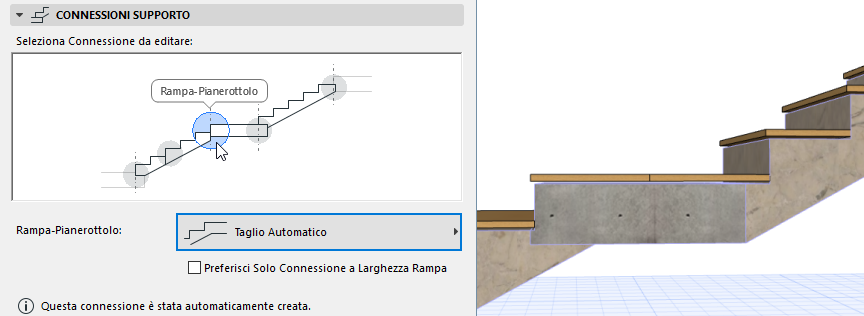

–Rampa-Pianerottolo

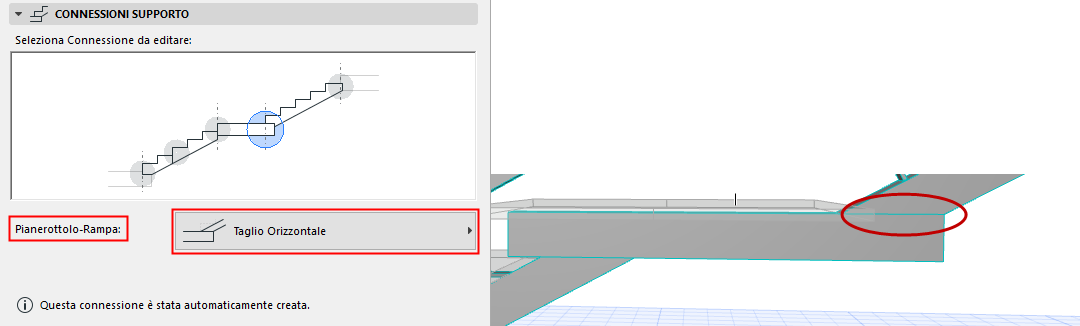

–Pianerottolo-Rampa

–Rampa-Rampa

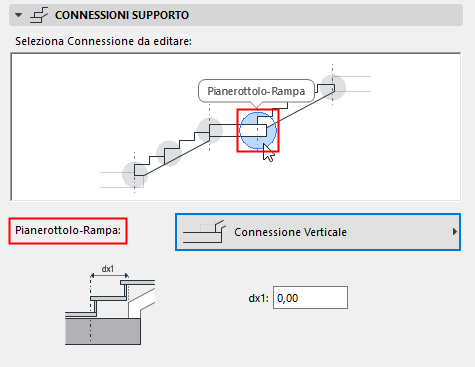

•Nell'anteprima, muovere il cursore e fare clic per scegliere la connessione o la terminazione che si desidera editare.

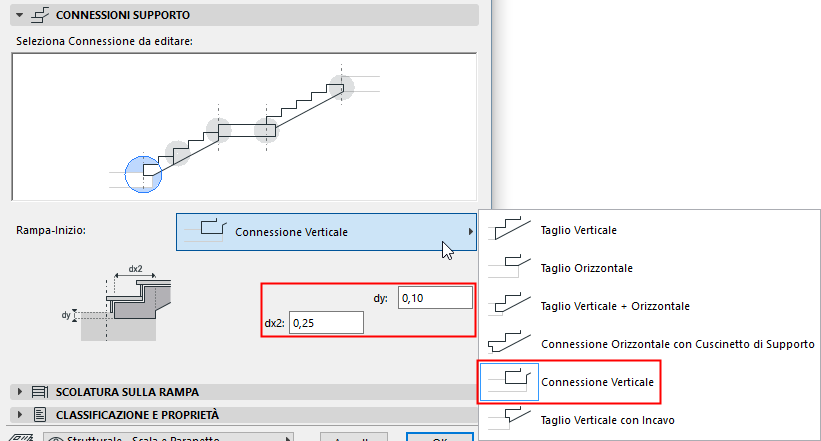

•Dal menu di scelta rapida, selezionare il tipo di connessione desiderato. Questo è un insieme di opzioni fisso, che varia secondo la struttura e il tipo della connessione.

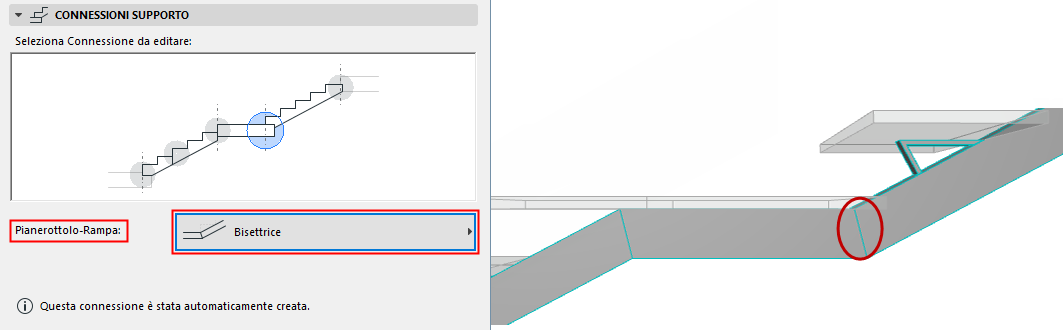

•Le opzioni automatiche non richiedono ulteriori impostazioni da parte dell'utente.
