Modifica grafica dei Componenti del Simbolo Scala
Utilizzare la modalità Edita per editare i componenti simbolici della scala graficamente, dopo aver selezionato il componente in modalità di editazione (Vista Simbolo).
Per esempio:

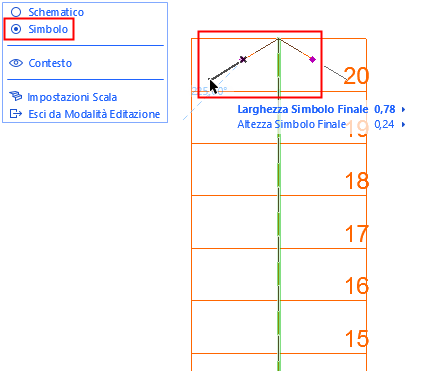

Per modificare graficamente le estremità della freccia in modalità Edita, scegliere un tipo di simbolo Personalizzato.
Scegliere il Simbolo Fine di Linea di Passo nella visualizzazione in Pianta di Pavimenti o in Pianta di Controsoffitto di Settaggi Scala.
Vedere Simbolo Fine Linea di Passo: Edita Spessore/Altezza Freccia.

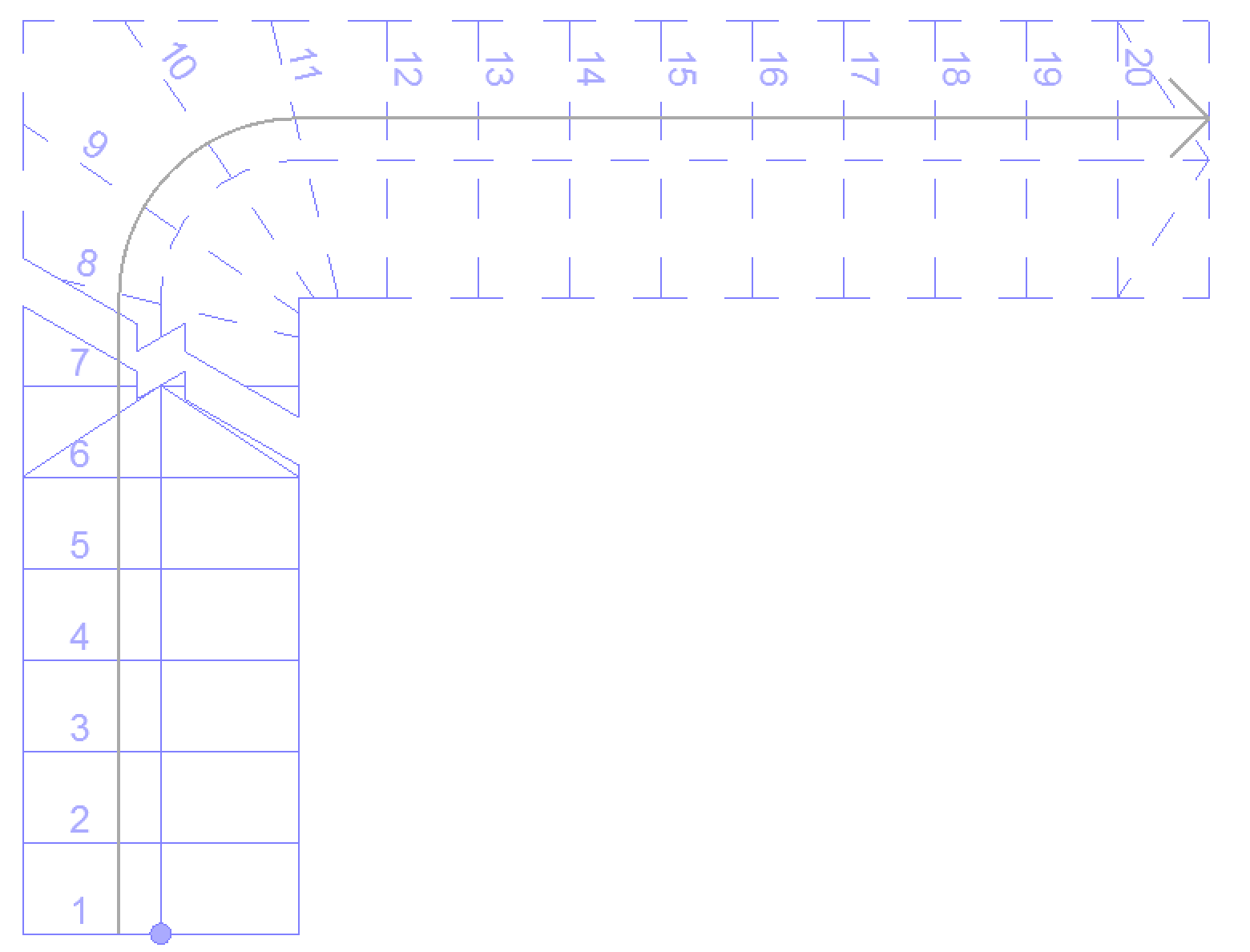

Edita Posizione Simbolo Linea di Passo
Assicurarsi di essere in modalità Simbolo, quindi selezionare e modificare graficamente la posizione del simbolo Linea di Passo.

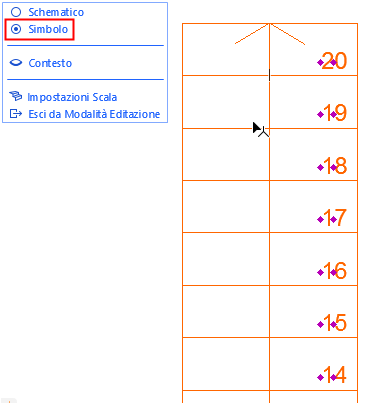

Modifica degli Enumeratori della Scala
È possibile editare (muovere o ruotare) i numeri graficamente.
Argomenti correlati:
Impostare gli attributi per ciascun Componente Simbolo Scala
Simbolo Linea di Passo: Impostazioni di Posizione e Visualizzazione
