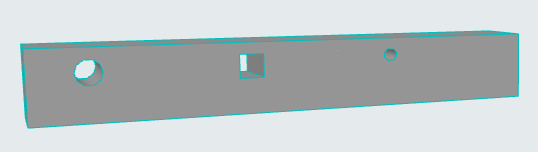

Tutti i tipi di Trave possono includere dei fori. I fori possono essere circolari o rettangolari, e fori di dimensioni e forme diverse possono coesistere nella stessa trave.
I fori vengono definiti dopo il posizionamento della trave. La geometria dei fori viene definita nel pannello Foro della finestra di dialogo impostazioni delle travi selezionate.
1.Selezionare la trave desiderata e accertarsi che l’icona dello strumento Trave sia attiva.
2.Fare clic su un bordo o sull'asse di riferimento.

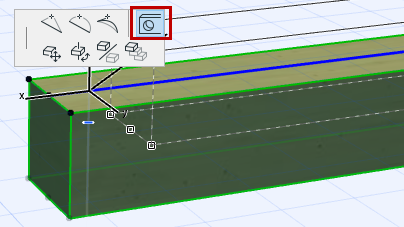

3.Nella pet palette visualizzata, fare clic sull'icona Foro.

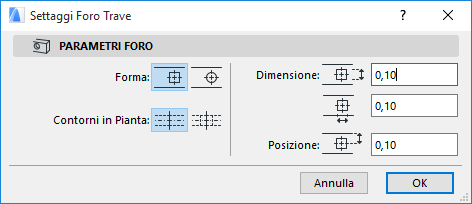

4.Viene visualizzata la finestra di dialogo Impostazioni Foro Trave che consente di configurare i parametri del foro.
Fare clic su OK per applicare le configurazioni ai fori della trave; il Foro sarà immediatamente visibile nella Trave.
