Come modificare l'angolo delle Facce Terminali della Trave

Per facciate terminali ad angoli liberi usare questo suggerimento:

1.Disegnare la Trave.

2.Nella finestra di dialogo Impostazioni Trave, impostare lo spessore della trave a zero per poter disegnare una seconda trave (virtuale).

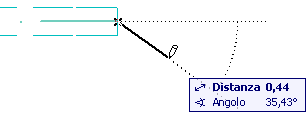

3.Disegnare la trave con spessore zero iniziando dall’estremità dell’asse di riferimento della prima trave, con l’angolo desiderato, come da figura.

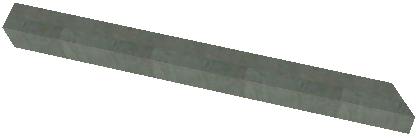

4.Fare clic per completare la trave di spessore zero e vedere i risultati in 3D.

5.Ritoccare il simbolo della pianta aggiungendo un segmento di linea per completare il disegno.
