Opzioni di Visualizzazione a Video
Il comando Visualizza > Opzioni di Visualizzazione a Video produce una lista di elementi (solitamente sussidi per l'editazione) che possono essere mostrati o nascosti sullo schermo a seconda delle proprie preferenze. Altri elementi di questa lista consentono di alternare tra diverse opzioni di spessore delle linee e tra visualizzazione vettoriale e bitmap dei retini.
Tutte queste opzioni hanno effetto sull'aspetto degli elementi solo in Pianta.
Eccezione: Mostra Corpi di Taglio è applicabile a Falde e Shell solo nella Finestra 3D.
Per passare da un'opzione all'altra per un elemento basta fare clic su di esso.
Lo stato di visualizzazione dell'elemento non incide sulla rappresentazione dell'elemento nell'output, ma soltanto sulla visualizzazione sullo schermo.
Un modo rapido per accedere a questi comandi è disponibile mediante la barra strumenti Finestre > Barre Strumenti > Opzioni di Visualizzazione a Video.
Comandi per le opzioni di visualizzazione a video

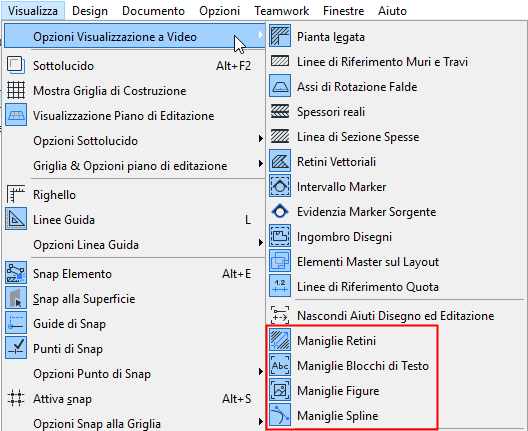

Usare il comando Visualizzazione > Opzioni Visualizzazioni a Video per accedere a queste opzioni (per una maniera rapida di accedere a questi comandi attivare la barra strumenti Finestre > Barre Strumenti > Opzioni Visualizzazioni a Video).
•Pianta legata: attiva o disattiva il modo intersezione muri/travi.
•Linee di riferimento Muri & Travi: consente di commutare tra la visualizzazione di muri e travi con o senza le rispettive linee di riferimento e linee di contorno.
•Linea di Passo Calcolata della Scala
•Spessori reali: usare questa opzione per attivare o disattivare la visualizzazione dello spessore reale delle linee. Se l'opzione è disattivata le linee saranno visualizzate come Linee sottili, e l'opzione seguente (Linea di Sezione Spesse) non sarà applicabile.
Nota: l'opzione Linee sottili nelle Opzioni Visualizzazioni a Video ha effetto solo sulla visualizzazione su video. Per ottenere un output in Linee sottili, selezionare la casella di controllo Linee sottili nella finestra di dialogo Stampa o Plotta.
•Linee di Sezione Spesse: usare questa opzione per specificare se gli Elementi di costruzione vengono visualizzati con Linee di Sezione Spesse.
•Campiture Vettoriali: usare questa opzione per attivare o disattivare la visualizzazione dei retini vettoriali. Se l'opzione è disattivata i retini verranno visualizzati con i loro motivi bitmap. Questo comando influenza soltanto la visualizzazione a schermo di tutti i retini (indipendentemente dal tipo di retino).
•Intervallo Marker: commuta la visualizzazione sullo schermo degli elementi nell'Intervallo Marker Questi elementi sono: linee di profondità di sezione e alzato; linee limite alzato/alzato interno; poligoni d'immissione per la definizione delle aree di Dettaglio e Foglio di Lavoro.
•Evidenzia Marker Sorgente: attiva o disattiva la visualizzazione a schermo dell'evidenziamento dei marker sorgente. I Marker sorgente sono quelli che quando vengono posizionati creano un punto di vista. Il colore dell'evidenziamento dei marker sorgente può essere impostato in Opzioni > Ambiente di Lavoro > Opzioni a Video.
•Ingombro Disegni: usare questa opzione per mostrare/nascondere la cornice dei disegni sul layout.
•Elementi Master sul Layout: usare questa opzione per specificare se gli elementi master vengono visualizzati sul layout. Se si desidera uniformare per tutte le voci Master, farlo in Opzioni > Ambiente di Lavoro > Opzioni a Video.
•Linee di Riferimento Quota: mostrare/nascondere una Linea di Quota (solo sullo schermo) mentre si usa l'impostazione Solo Testo di Quota.
•Mostra/Nascondi Aiuti Disegno e Editazione: usare questa opzione per mostrare o nascondere tutti i sussidi disponibili per il disegno. I sussidi per il disegno sono Maniglie Retini, Maniglie Figure, Campi di testo, e maniglie Spline di Bézier.
Usare i quattro commutatori successivi per mostrare o nascondere individualmente ciascuno di questi aiuti per il disegno.
Nota: quando la finestra Editor Profilo è attiva, il pulsante di commutazione Maniglie Retini diventa Linea/Cerchio Base Area Componente.
Vedere Pannello Componenti dell'Editor Profilo.
•Corpi di taglio: usare questa opzione per attivare e disattivare la visualizzazione dei Corpi di taglio. I corpi di taglio possono essere visualizzati solo nella Finestra 3D, per le shell e le coperture.
•Geometria Forma nascosta: usare questa opzione per mostrare la Geometria Forma nascosta, in modo da poter selezionare tutti i bordi delle Forme, compresi quelli “levigati”.
