Sovrascrive il Grafico

Usare Sovrascritture Grafica per applicare un'apparenza predefinita (Colore, Retino) agli elementi del modello in base alla vista, per fornire informazioni al primo sguardo.

Per esempio:

Visualizzare elementi con colori diversi in base al loro stato di ristrutturazione

Visualizzare tutti muri a intonaco in blu

Evidenziare tutti gli elementi che hanno una specifica Prestazione Acustica o Resistenza al Fuoco

Evidenziare un gruppo di zone con caratteristiche comuni (ad es. aree non riscaldate)

Verificare la coerenza del modello


Zone secondo la Resistenza al Fuoco

Sono due modi di assegnare una Sovrascrittura Grafica ad un elemento del modello:

Per Combinazione di Sovrascrittura Grafica: una Combinazione di Sovrascrittura Grafica (impostazione della Vista) è una raccolta di regole di sovrascrittura applicate, secondo l'ordine stabilito, agli elementi che corrispondono alle regole.

Per Filtro della Ristrutturazione: il Filtro della ristrutturazione (impostazione della Vista) definisce quali elementi (in base allo Stato Ristrutturazione) devono essere visualizzati con una sovrascrittura.

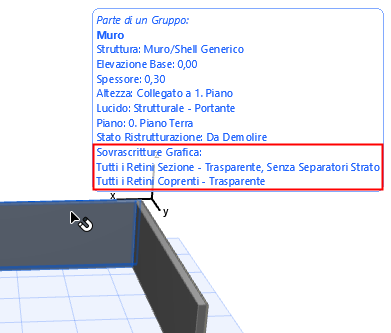

L'Etichetta informativa dell'elemento elenca le eventuali Regole di Sovrascrittura Grafica applicate all'elemento::
