Esempi di impostazioni di Visualizzazione in Pianta

Immaginare che le proprie impostazioni siano le seguenti:

•Mostra sul Piano: Automatico

Questo significa che ogni elemento di costruzione multipiano sarà visualizzato su tutti i piani pertinenti della Pianta.

•Visualizzazione in Pianta: Proiettato con parte superiore

Questo significa che ciascun elemento di costruzione sarà visualizzato nella sua interezza (la porzione sezionata, la parte superiore, e la parte non tagliata dalla linea di sezione) con i tipi di linea e i colori impostati nella finestra di dialogo relativa a ciascuno di questi parametri

•Mostra Proiezione: Intero Elemento

Questo significa che la proiezione visualizzata non è limitata un limite di visualizzazione assoluto né da un intervallo verticale definito.

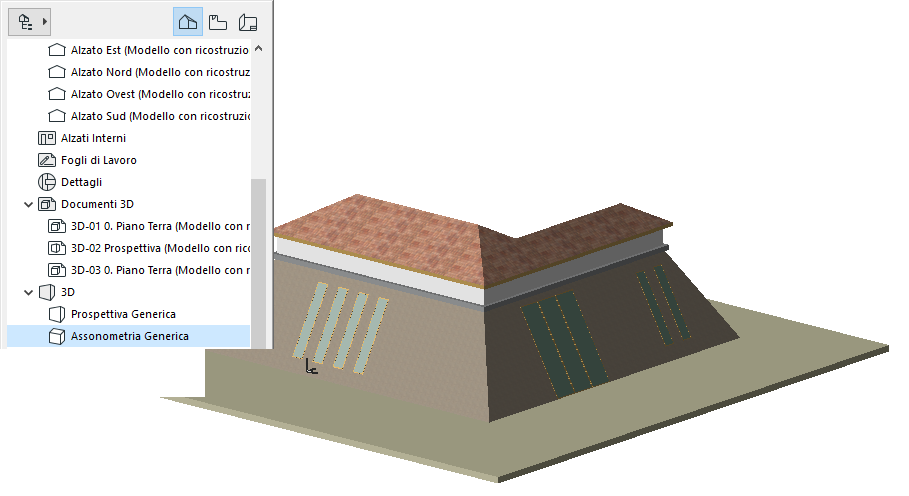

Si consideri il seguente edificio con muri inclinati.

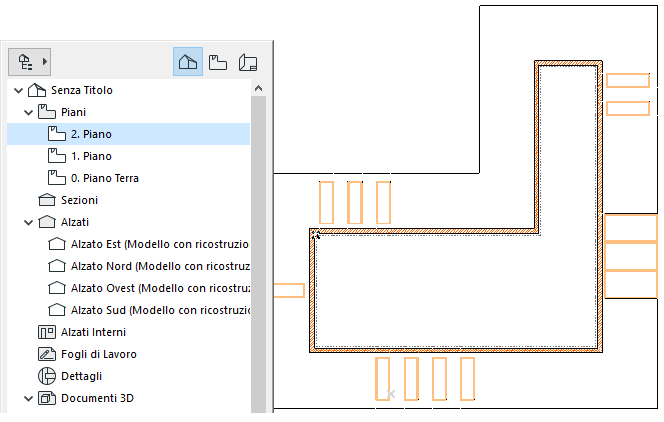

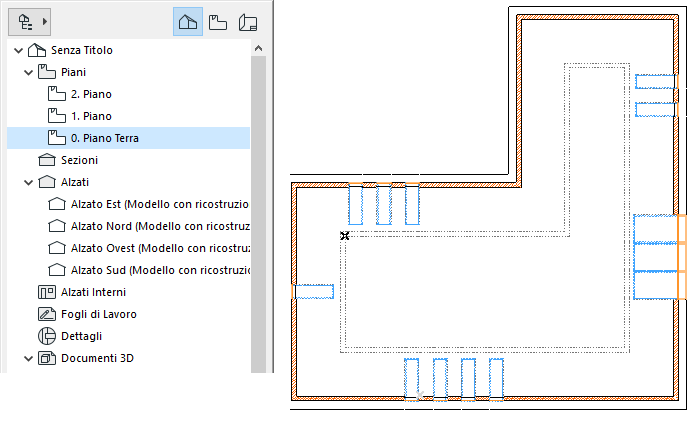

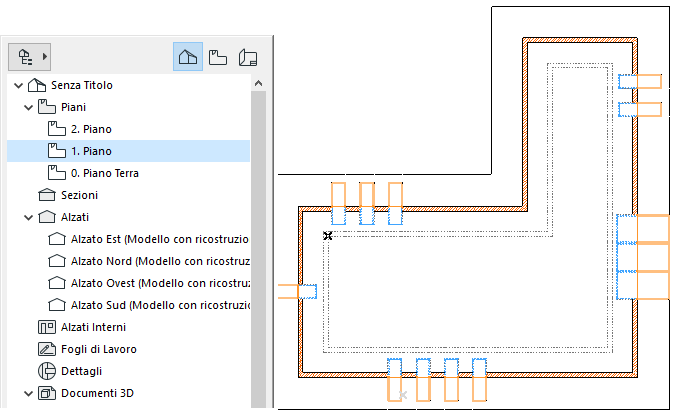

Man mano che si visualizza l'edificio sui suoi vari piani, il suo aspetto in pianta cambia di volta in volta: sebbene su ciascun piano dell'edificio sia indicato l'intero muro, i suoi segmenti sezione e superiore sono diversi su ognuno di essi:

Proiezioni non-standard per gli Elementi di costruzione

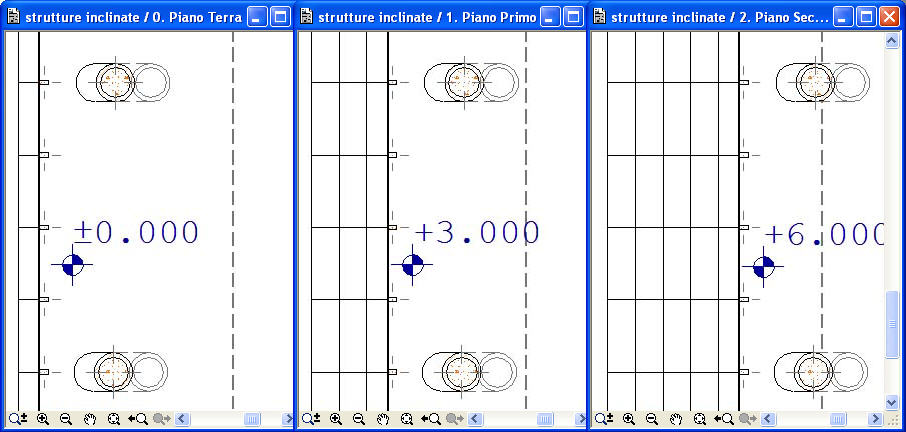

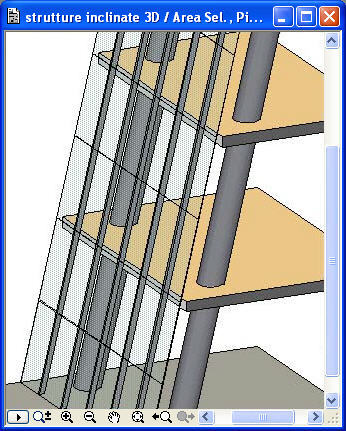

Nell'esempio seguente la struttura è mostrata su 3 piani:

•la Facciata continua è impostata su "Proiettato con parte superiore" e "Intero Elemento"

•i montanti - costituiti da pilastri - sono impostati su "Solo parte sezionata"

•i pilastri strutturali tondi sono impostati su "Proiettato con parte superiore" e "Intervallo Relativo del Piano" (su ciascun piano dell'edificio viene visualizzata solo la sezione pertinente)
