Script Parametri
Descrizione breve
Descrizione lunga
Prestazione Acustica
Prestazione acustica (se presente), come definita in Settaggi Finestra (Settaggi Personali, scheda Descrizioni).

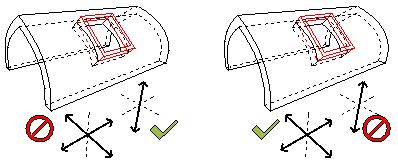

Vincolo del lucernario alla falda
"Orizzontale" o "Verticale", come impostato nel Pannello Anteprima e Posizionamento delle impostazioni Lucernario.
Definisce come il Lucernario sarà vincolato quando modifica la sua posizione in conseguenza delle modifiche della sottostante Geometria della falda.
Altezza Bordo Lucernario
Distanza in base a cui il telaio del lucernario si estrude fuori del piano di Falda/Shell.
Un valore pari a 0 significa che il lucernario riposa direttamente sul piano.
Resistenza al Fuoco
Valore di Resistenza al Fuoco(se presente), come definito in Impostazioni finestra (Impostazioni personalizzate, pagina Descrizioni).

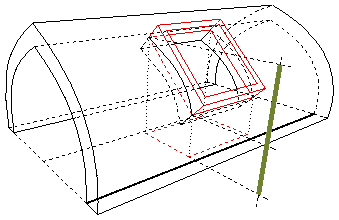

Altezza architrave
Altezza Verticale dell'architrave della porta
L'altezza dell'intestazione o del davanzale viene misurata dall'Ancoraggio (ad es. Piano 0), come definito nel pannello di Anteprima e Posizionamento.
ID della Shell/Falda ospite
ID Elemento della Falda o Shell in cui è situato il lucernario.
Testo Marker
Il testo marker specificato nella finestra di dialogo impostazioni, nel pannello marker quota, sotto il parametro personalizza testi - testi marker.
Per impostazione predefinita questo testo è equivalente al numero id dell'elemento, ma qui è possibile assegnare un testo personalizzato.

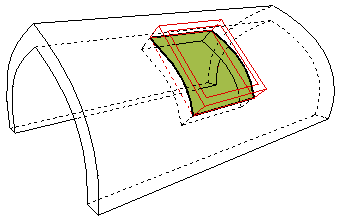

Area Apertura Shell/Falda
Area superficie dell'apertura praticata dal lucernario.

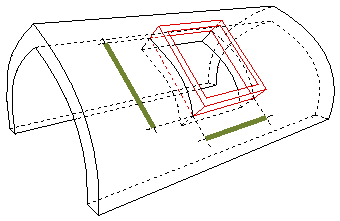

Dimensioni apertura Shell/Falda
Larghezza x Altezza dell'apertura praticata dal lucernario.

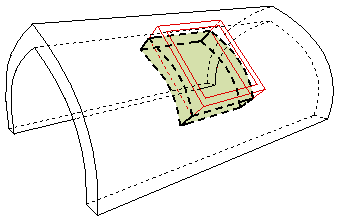

Volume apertura Shell/Falda
Volume dell'apertura praticata dal lucernario.
Calcolo del volume basato sul foro che risulta dal taglio di aperture GDL dalla Falda o Shell.
Dimensione L x H Apertura Shell/Falda
Dimensione L x H x D Apertura Apertura Shell/Falda

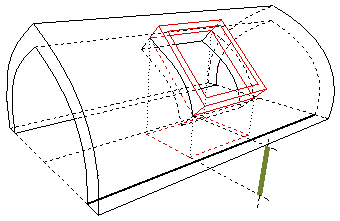

Altezza davanzale
Altezza del davanzale del Lucernario nel pannello Anteprima e posizionamento (o il Pannello Impostazioni Lucernario)
L'altezza dell'intestazione o del davanzale viene misurata dall'Ancoraggio (ad es. Piano 0), come definito nel pannello di Anteprima e Posizionamento.

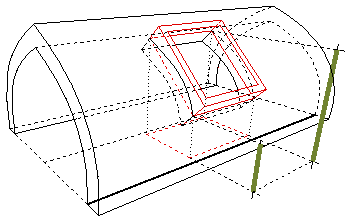

Valore Base/Architrave
Valore dell'altezza soglia/architrave definito nel pannello Anteprima e posizionamento della finestra di dialogo Impostazioni. (Il valore misura la distanza dall'architrave o dal davanzale/soglia alle linee cardine delle falde, al piano corrente o a una altro piano dell'edificio, secondo la definizione dell'utente.)

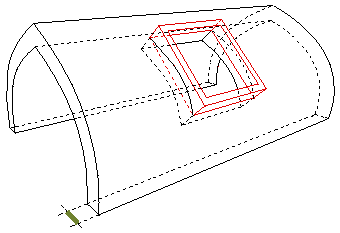

Spessore Shell/Falda
Spessore della Falda/Shell superiore in cui è situato il lucernario.

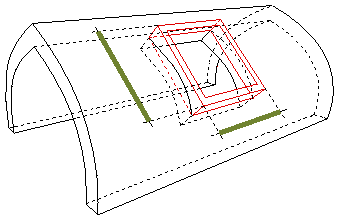

Udm
Larghezza e altezza dell'unità del lucernario, come definito nella finestra di dialogo Impostazioni (pannello Parametri o pannello Impostazioni personali).

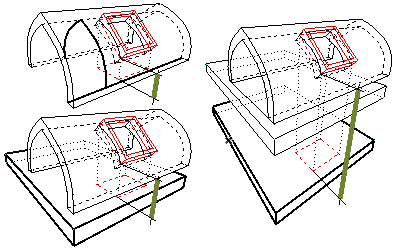

Ancoraggio verticale
Ancoraggio verticale definito nel pannello Anteprima e posizionamento. Le altezze architrave e davanzale sono misurate rispetto all'ancoraggio verticale.
Non pertinente per Lucernari posizionati su Shell.
