Unificazione di Elementi di Disegno in una Polilinea
Linee, Archi e Polilinee connesse possono essere trasformati in una singola Polilinea.
•Selezionare tutti gli elementi da connettere.
•Scegliere il comando Edita > Modifica > Unifica.
Gli attributi dell'ultimo elemento selezionato saranno applicati al set degli elementi unificati.
È possibile unificare le impostazioni degli elementi selezionati e connessi con un singolo comando.
Nota: per unificare Elementi che sono Raggruppati, si deve prima sospendere i gruppi (Sospendi Gruppi).
Per altre informazioni, vedere Raggruppare elementi.
Apertura di una polilinea chiusa per eliminazione di uno dei suoi segmenti:
•Attiva Strumento Freccia.
•Ctrl-clic (Cmd-clic) sul tratto di linea che si desidera cancellare.
Nota: usare lo stesso metodo per tagliare una polilinea con almeno 3 segmenti in due polilinee indipendenti.
1.Selezionare la polilinea.
2.Usare Design > Esplodi nella Vista Corrente.
Le linee e gli archi risultanti sono raggruppati. Separarli se necessario.
Vedere anche Esplodi nella Vista Corrente.
PoliLinee tratteggiate: per Segmento o Continue
Per le sole polilinee, se si utilizza un tipo di linea tratteggiata, scegliere una preferenza in Settaggi Polilinea per come gestire il motivo tratteggiato sui nodi della polilinea.

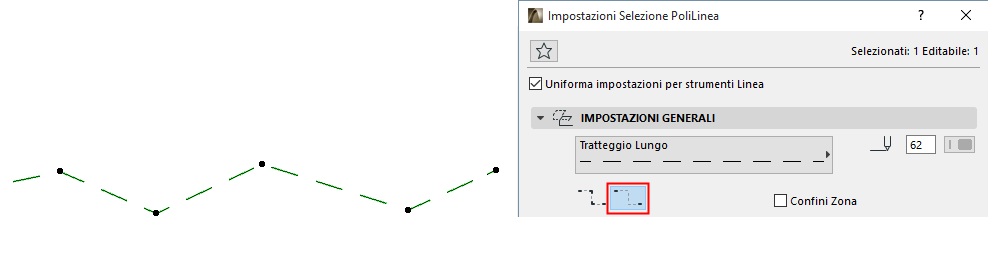

Tratteggio distribuito sull'intera polilinea

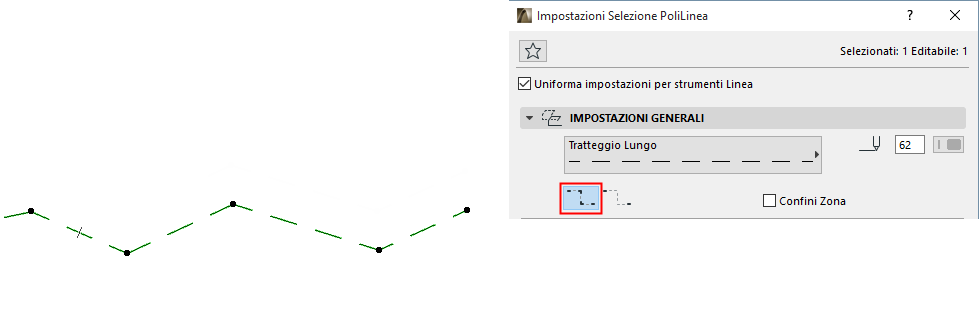

Tratteggio distribuito per segmento
