Quotare lo spessore dei muri o solai
Per i muri in pianta/sezione e per i solai in sezione:
1.Con lo strumento Quota lineare attiva, fare clic sulla linea di contorno dell'elemento da misurare.
2.I punti di riferimento appaiono sulle facce, gli strati e/o la linea di riferimento (a seconda delle impostazioni in Dettagli Quota - v. sotto).
3.Fare doppio clic per completare la serie di quote concatenate e posizionarla con il cursore a forma di martello.

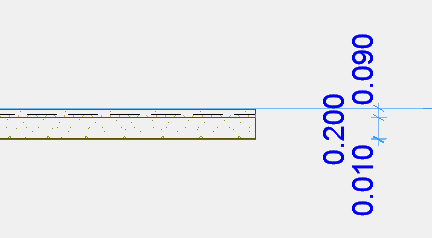

Nella Sezione è possibile quotare lo spessore di un Solaio nello stesso modo:
Se si posiziona una serie di marker di quota spessore muro lungo un muro concatenato, solo i punti di quota situati su muri perpendicolari alla catena di quote saranno visualizzati.
Argomento correlato:
Quotare gli strati degli elementi con struttura composta/profilati automaticamente
Per quotare automaticamente i singoli strati e/o le linee di riferimento di elementi compositi o profilati:

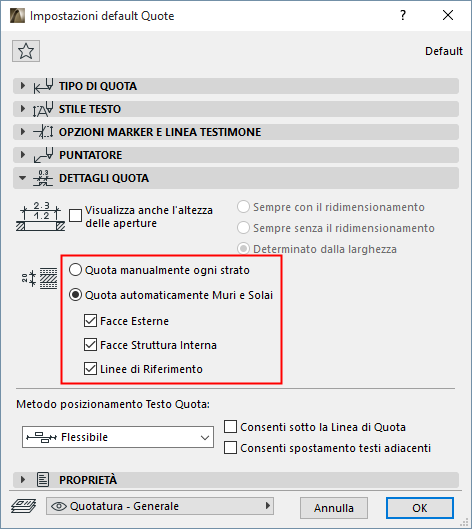

1.Andare al pannello Dettagli Quota dei Settaggi Quote (o ai corrispondente controlli nella Palette Informazioni).
2.Scegliere il Metodo Automatico, e selezionare le opzioni che devono essere dimensionate.
Utilizzare una o più caselle di controllo in combinazione per ottenere tutte le quote di cui si ha bisogno.
Quotare Facce Esterne
Quotare Facce Struttura Interna

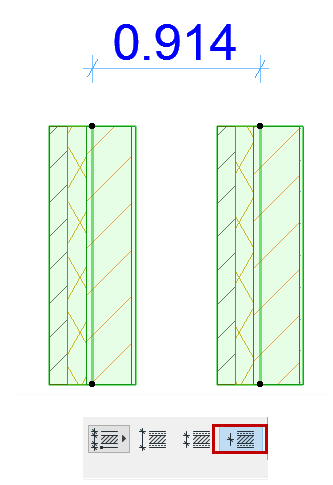

Linee di Riferimento Quota
