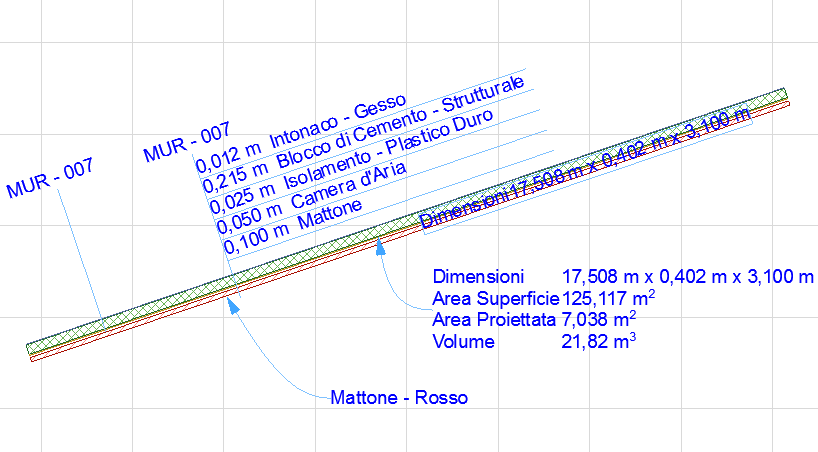

Un elemento può avere qualsiasi numero di etichette.
ARCHICAD è fornito con un insieme di lucidi integrati predefiniti, con contenuti altamente personalizzabili.
È inoltre possibile creare la propria Etichetta salvando gli elementi di disegno 2D, incluso il Testo automatico.
Vedere Salvare Elementi 2D come Etichetta.
Etichetta Metodi Geometria: Associativa e Indipendente
Ci sono due modi di posizionare un'etichetta con lo Strumento Etichetta:
•Le etichette Associative si posizionano facendo clic su un elemento. L'etichetta rimane associata all'elemento anche dopo che l'elemento è stato spostato o modificato. Ove necessario i valori dei parametri vengono aggiornati automaticamente nell'etichetta.
–Se si cancella un elemento, le etichette ad esso associate vengono anch'esse cancellate.
–Per impostazione predefinita, un'etichetta rimane nascosta se l'elemento ad essa associato è nascosto (ad es. se è su un livello nascosto). Per visualizzare l'Etichetta nonostante indipendentemente dal fatto che l'elemento associato sia visibile, deselezionare “Nascondi con l'elemento associato” nelle Impostazioni Strumento Etichetta.
–Gli elementi multipiano devono essere etichettati separatamente su ogni piano.
•Le etichette Indipendenti non sono associate ad alcun elemento. Solitamente si userà un'etichetta indipendente per visualizzare informazioni che non provengono dal modello (es. "installare qui i fermaneve").
Per impostazione predefinita, lo Strumento Etichetta è impostato sul tipo Associativo. Utilizzare il controllo della Palette Informazioni per cambiare il tipo di etichetta in associativo o indipendente secondo le esigenze.
Metodi di posizionamento delle etichette
•Il metodo Semplice posiziona l'Etichetta con un solo clic, utilizzando il tipo di linea / angolo di partenza freccia e puntatore (se attivato) come definito nella Palette Informazioni o nelle Impostazioni Etichetta.
•Il metodo Dettagliato richiede tre clic (o due se l'angolo iniziale della linea del puntatore è bloccato), e fornisce un maggiore controllo sul posizionamento della linea del puntatore.
Per i dettagli sulle impostazioni della Linea del Puntatore, vedere Pannello puntatore etichetta.
Vedere anche Edita Riquadro di testo e Linea Puntatore.
Posizionare un'Etichetta Associativa
Posizionare un'Etichetta Indipendente
Converti Etichetta Associativa in Etichetta Indipendente
Impostazioni Strumento Etichetta
Contenuto Etichetta Testo/Testo automatico
Etichette Simbolo per Informazioni Elemento
Impostazioni Personali per Etichette Simbolo
Etichettare più elementi selezionati
Cercare elementi secondo il Testo Etichetta
