신규, 사용자정의 IFC 속성 또는 분류를 생성하기

신규 IFC 속성 생성하기

IFC 속성 관리자에서, 클릭: 신규.

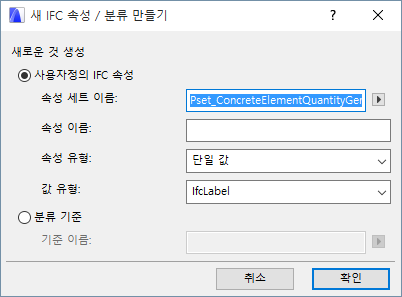

1.대화상자가 나타나면, 새로운 사용자정의 속성 세트 이름(Pset)를 입력하거나, 또는 동일한 요소 유형에 대해 이전에 정의되었던 기존 속성 세트 이름 목록으로부터 선택합니다(화살표 아이콘을 클릭하여 이 목록에 액세스할 수 있습니다). 예를 들어, IfcWall에 대한 새로운 속성을 만들면, 목록에는 이전에 다른 IfcWall에 지정했던 모든 Pset 이름들이 포함됩니다.

주의: 오류를 방지하기 위해(그리고 표준 속성 정의 규칙을 유지하기위해), 사용자정의 속성 세트에 이름을 지정할 때, 표준 “Pset” 시작 문자를 사용하지 마십시오.

2.새 속성 이름을 입력합니다.

3.다음 표에 설명된 대로 속성 유형(단일, 계산, 복잡 등)을 선택합니다.

속성 유형	정의
단일 값	(숫자 또는 기술) 단일 값이 할당된 속성 객체입닌다.
계산된 값	계산에서 선택된 값을 지닌 속성 객체입니다.
바운드 값	최대 2개의 (숫자 또는 기술) 값이 할당된 속성 객체로, 첫 번째 값은 상한을 지정하고 두 번째 값은 하한을 지정합니다.
테이블값	두 개의 (숫자 또는 기술) 값 목록이 할당된 속성 개체로, 열이 두 개 있는 표에 해당합니다.
목록 값	여러 개의 (숫자 또는 기술) 값이 할당된 속성으로, 순서가 지정된 목록에 해당합니다.
참조 값 (IfcCalendarDate만 해당)	달력 표시일자 유형의 개체(일, 월, 년)를 참조하는 속성 객체입니다.

4.속성 유형에 따라, 그것의 값 유형을 라벨, 문구, 정수, 불린 등으로 설정하기

다음도 참조: IFC 내보내기를 위한 단위 변환

값 유형	정의
IfcAreaMeasure	표면 범위의 실제 유형 값. 값은 평방미터로 설정되어야 하지만, 지역 단위 설정을 토대로 내보내기 시에 재산정됩니다 .
IfcBoolean	단순 불린 유형의, 정의된 데이터 유형입니다. 값: 참 또는 거짓.
IfcIdentifier	개별 항목을 확인할 수 있는 식별자로, 문자숫하위 스트링 (최대 255 글자)입니다. 자연 언어의 의미와는 관계 없을 수 있습니다.
IfcInteger	단순 정수 유형의, 정의된 데이터 유형입니다. IfcInteger에 포함되는 비트의 수는 제한이 없지만, 실제로는 이행에 따라 달라집니다.
IfcLabel	어떤 것의 참조 대상이 될 수 있는 용어인 라벨입니다. 인간이 해석 가능한 이름을 나타내는 스트링 (최대 255 글자)으로, 자연 언어의 의미를 지닙니다.
IfcLengthMeasure	거리의 실제 유형 값입니다. 값은 미터로 설정되어야 하지만, 길이 단위 설정을 토대로 내보내기 시에 재산정됩니다 .
IfcLogical	단순 로직 유형의, 정의된 데이터 유형입니다. 값: 참, 거짓, 또는 알 수 없음.
IfcMonetaryMeasure	통화 단위를 고려하지 않은 금액의 실제 유형 값입니다. 현재 단위는 통화 단위 설정에서 설정될 수 있습니다.
IfcPlaneAngleMeasure	어느 면에서 각도의 실제 유형 값입니다. 값은 라디안으로 설정되어야 하지만, 각도 단위 설정을 토대로 내보내기 시에 재산정됩니다 .
IfcPositiveLengthMeasure	길이 측정치는 0보다 커야 합니다. 값은 미터로 설정되어야 하지만, 길이 단위 설정을 토대로 내보내기 시에 재산정됩니다 .
IfcRatioMeasure	종류가 동일한 물리적 수량 사이의 관계의 실제 유형 값입니다. 퍼센트로 주어진 입력은 소수 값으로 표시됩니다. 즉, 25%는 0.25가 됩니다.
IfcReal	단순 실제 유형의, 정의된 데이터 유형입니다. "실제"의 영역은 모두 유리수, 무리수, 과학적 실제 수입니다. 정확도는 제한이 없으나, 실제로는 이행에 따라 달라집니다.
IfcText	글자로 이루어진 문자숫하위 스트링으로 실제이며 인간이 이해할 수 있는 의미를 나타냅니다. 정보 목적을 위해서만 존재하는 것이 아닙니다. 글자 수에 제한이 없습니다.
IfcTimeMeasure	기간의 실제 유형 값입니다. 시간 단위는 시간 단위 설정에서 설정될 수 있습니다.
IfcVolumeMeasure	몸체의 솔리드 콘텐츠의 실제 유형 값입니다. 값은 입방미터로 설정되어야 하지만, 부피 단위 설정을 토대로 내보내기 시에 재산정됩니다 .
추가 유형...	"알파벳 순서 나열" > “정의된 유형”에서 정의 참조: http://www.buildingsmart-tech.org/ifc/IFC2x3/TC1/html/index.htm

주의: 위의 표에 열거되지 않은 다른 모든 "측정치"-유형 속성은 단위 설정 없이 취급 및 내보내기됩니다.

•새롭게 생성된 IFC 데이터는 정의된 속성 세트나 IFC 프로젝트 관리자뿐만 아니라 나열된 속성들 중에서 요소 설정 대화상자의 "분류 기준"에서 나타납니다.

•이렇게 새롭게 생성된 IFC 데이터는 앞에 빨간 X표가 나타납니다. 이는 그 값을 언제든지 삭제할 수 있다는 뜻입니다.

새 분류 기준 생성하기

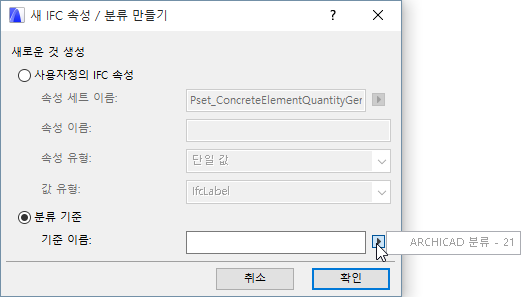

분류 기준 버튼을 클릭하고 새로운 이름을 할당합니다. 여기에서, 또한 같은 요소 유형에 대해 이전에 정의한 기존 분류 기준 이름 목록에서도 선택할 수 있습니다 (이 목록에 접근하려면 화살표 아이콘을 클릭합니다).

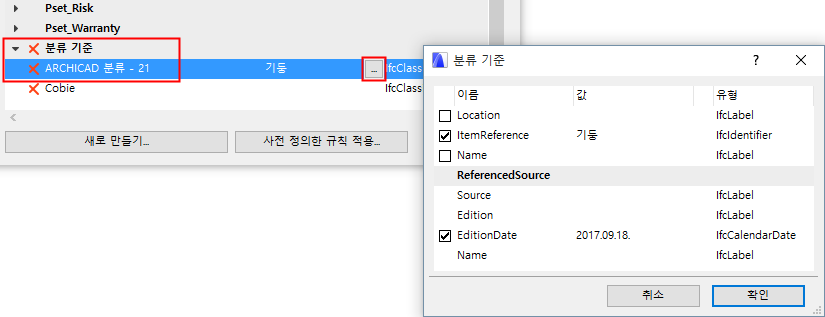

•값을 할당합니다. 분류 기준에는 정의/편집을 위해 분류 기준에 대한 7개의 이용 가능한 항목이 있습니다 (가장 중요한 항목은 "이름"과, 분류 기준 데이터의 식별자("ItemReference")입니다).
