Intersecções de Elementos com Base na Prioridade

Migrar do ARCHICAD 16 e anterior.

Um métodos de Intersecção significativamente melhorado permite que a prioridade de intersecção no Material de Construção funcione em todos os elementos construtivos - incluindo elementos de camada única, Compostos e Perfilados.

Predefinição de Migração: As Suas Intersecções São Preservadas em “Modo Herança”

Se migrar um projecto de uma versão mais antiga para o ARCHICAD 22, o Modo Herança para intersecções de elementos é ligado por defeito para manter o aspecto do seu modelo. Isto significa que não irá ver quaisquer alterações nas intersecções dos seus elementos.

Nota: quando cria um ficheiro novo a partir do modelo, esta caixa de verificação de herança está desactivada por defeito e o novo método de intersecções está activado.

No Modo Herança, as intersecções automáticas e de Material de Construção com base em prioridades não terão efeito em 3D. Serão usados os métodos de ligação usados no ARCHICAD 16 e versões anteriores. Pode preferir esta opção ao trabalhar num projecto antigo, de forma a garantir que as suas intersecções existentes se mantêm intactas.

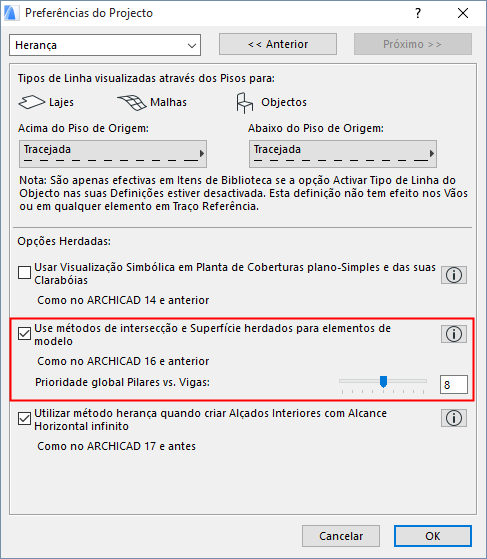

O Modo Herança é controlado em Opções > Preferências do Projecto > Herança.

Note que o atributo Material de Construção também é usado no Modo Herança – mas as ligações com base na prioridade não terão efeito em 3D (excepto para Paredes, onde funcionarão como no ARCHICAD 16 e versões anteriores). Além disso, no Modo Herança, as Superfícies atribuídas a Materiais de Construção não são apresentadas. Só é possível mostrar superfícies ao nível dos elementos.

Para obter informações específicas sobre o modo como esta caixa de verificação afecta as intersecções de diferentes elementos construtivos no Modo Herança, clique no botão Informações na caixa de diálogo.

Ao desactivar o modo Herança, as ligações modeladas que não envolvam colisão não serão limpas automaticamente. No entanto, quaisquer elementos colocados de novo, cujas colisões sejam modeladas usando os novos métodos de modelação descritos acima, irão limpar-se de acordo com a nova lógica. Desta forma, mesmo que migre um projecto de uma versão anterior, conseguirá apreciar as vantagens das novas funções de intersecção, enquanto mantém o modelo existente como ele era.

Como Activar Novas Intersecções no ARCHICAD 22 (Desactivar Modo Herança)

O novo método de Intersecções pode ser activado através da desactivação do "método de intersecções herdado" encontrado em Preferências do Projecto > Herança.

Após esta caixa de verificação de herança ser desactivada, as intersecções dos seus modelos podem aparecer diferentes. Aconselha-se a revisão do modelo, fazer correcções necessárias na geometria do modelo e também procurar soluções anteriores que poderão já não ser necessárias (por exemplo fragmentação 2D ou SEO).

Intersecções existentes que não envolvam a colisão de elementos geométricos não são limpas automaticamente. Se pretender que intercepções automáticas tenham efeito nestas, uma série de funcionalidades ajudam-no a alcançar colisões, permitindo que desta forma a lógica de intercepções automáticas tenha efeito.

Ver Dicas para Intersecções Melhores em Projectos Migrados.

No entanto, quaisquer elementos colocados de novo, cujas colisões sejam modeladas usando os novos métodos de modelação irão limpar-se de acordo com a nova lógica.

Dicas para Intersecções Melhores em Projectos Migrados

Se tiver migrado o seu projecto para o ARCHICAD 22 e pretender usar a nova lógica de intersecções no seu modelo de versão anterior, consulte a seguinte secção em relação a técnicas e funcionalidades para optimizar as intersecções do seu modelo.

Ver Como Garantir que os Elementos Coincidem Para Melhores Resultados de Limpeza.

Para mais informações, ver também Intersecções de Elementos.
