Visualização do Plano de Edição

O Plano de Edição é visível por defeito na janela 3D. Para o esconder, utilize o comando em Visualização > Visualização de Plano de Edição.

Nota: independentemente do estado desta opção, o Plano de Edição será visualizado temporariamente, sempre que necessário: por exemplo, após seleccionar um plano para a introdução de uma Membrana Regulada.

Visualizar Plano de Edição apenas durante as operações de edição

Se o comando da Visualização de Plano de Edição estiver activo (Visualização > Visualização de Plano de Edição) - e estiver activo por defeito - pode mesmo assim limitar a sua apresentação utilizando a caixa de verificação, em Opções > Ambiente de Trabalho > Opções de Ecrã.

Se marcar esta caixa, o Plano de Edição será apresentado apenas durante o período que se encontrar a editar activamente na janela 3D (desde que o comando de “Visualização de Plano de Edição” esteja activo.) Quando tiver concluído a operação, o Plano de Edição desaparece.

Plano de Edição 3D: Cor e Grelha

O Plano de Edição 3D possui um sistema de grelha que é o mesmo da Planta e reflecte o plano de coordenadas X-Y, de forma a que possa usar o Orientador para introduzir numericamente a geometria dos elementos.

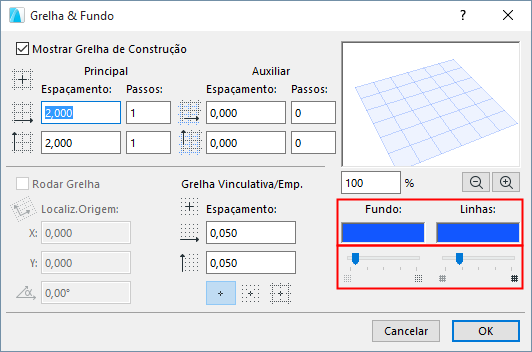

Tal como acontece com a grelha 2D, utilize Visualização > Opções de Grelha & Plano de Edição > Grelhas & Fundo para definir as suas preferências de grelha e cor (a janela 3D tem de estar activa para definir as opções do plano de edição). Tal como na janela 2D, pode rodar a grelha e usar o Vínculo à Grelha, as Guias de Vínculo e as Guias para ajudar na colocação de elementos.

Ao ampliar a janela 3D, irá notar que a linhas da grelha automáticas adicionais do Plano de Edição aparecem no Plano de Edição. Não se pode vincular a estas, porém estas podem auxiliar a alcançar introduções precisas.
