Definições Escada: Regras e Standards

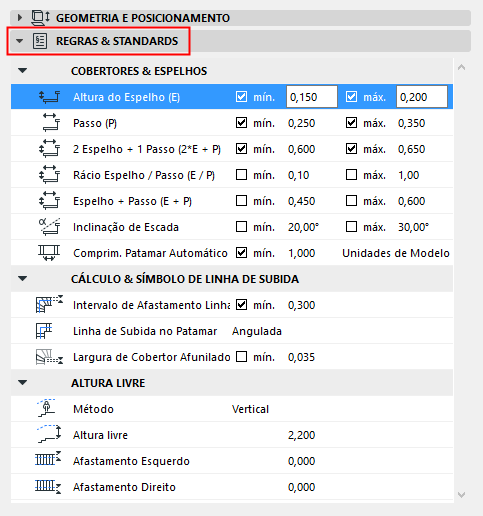

Use este painel da página principal das Definições Escada para definir, opcionalmente, um intervalo de valores preferido para as variáveis da geometria da Escada, p. ex., para cumprir os regulamentos locais relativos às Escadas.
Durante a introdução da Escada, o ARCHICAD cria automaticamente uma Escada que cumpra as Regras e Standards aqui definidas.
Cobertores & Espelhos
Estes valores definem o intervalo de possível valores de introdução no Painel Geometria e Posicionamento - por exemplo, não pode introduzir um valor de Altura do Espelho inferior ao mínimo que definiu nas Regras e Standards.
No caso de estas Regras & Standards entrarem em conflito com a geometria da Escada que introduziu graficamente ou através de diálogos Definições, o ARCHICAD propõe alternativas automaticamente e permite-lhe escolher uma.
Ver Opções Automáticas do "Solucionador" para Resolver Conflitos Geométricos.
Cálculo e Símbolo de Linha de Subida
O Intervalo de Afastamento da Linha de Subida, definido aqui, limita os valores que pode introduzir quando define um afastamento para a Linha de Subida Calculada.
Ver Afastar Linha de Subida em Viragem (Curva com Passos Iguais).
Defina as regras (altura mínima, afastamento das arestas da Escada) para visualizar um símbolo de Altura Livre em 3D e Secção/Alçado. Escolha para definir a altura na vertical ou na perpendicular à linha de subida.
Active/desactive a visualização da Altura Livre em Opções de Visualização do Modelo.
Ver Opções de Visualização do Modelo para Escadas.
Pode executar a Detecção de Colisão para localizar conflitos de espaço livre.
Ver Detecção de Colisão.
Guardar Regras e Standards no Modelo do Projecto
As definições de Regras e Standards fazem parte de um Ficheiro-Tipo ARCHICAD. Assim, pode configurar aqui definições específicas da empresa e/ou da região e reutilizá-las através de um modelo num número aleatório de projectos.
Regras e Standards da Escada: Preferências do Projecto

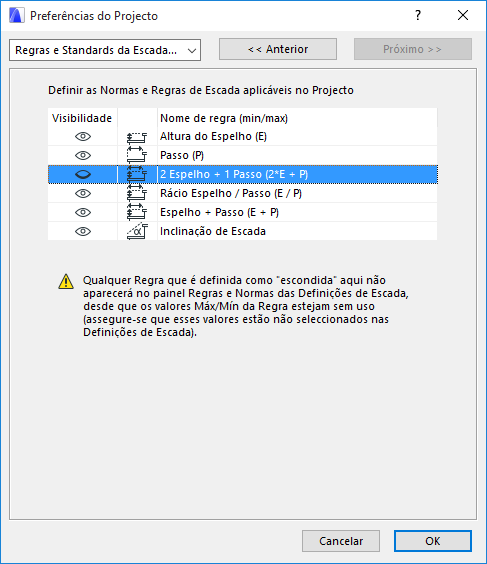

Use os ícones de Visibilidade (mostrar/esconder) em Opções > Preferências > Regras e Normas de Escada para mostrar ou esconder regras particulares do seu projecto.
Qualquer item definido para ser escondido (nas Preferências) não aparece no painel de Regras & Standards das Definições Escada, contanto que essa regra não esteja em utilização.
Se esconder o nome de uma Regra de Escada nas Preferências do Projecto, mas a Regra ainda aparecer no painel de Regras e Standards das Definições Escada, existe uma razão para tal:
•A Regra tem valores atribuídos (para corrigir esta situação, desseleccione os valores mín./máx. para essa Regra nas Definições Escada), ou
•A Regra está em utilização por uma Escada existente no projecto
