Por defeito, uma Guarda nova é definida para ser associativa a outro elemento de modelo. As Guardas ARCHICAD podem ser associativas a uma ou mais Escadas, Lajes, Paredes, Coberturas ou Malhas.
Isto significa que, se qualquer destas geografias dos elementos for modificada (como a Escada na qual colocou a Guarda), a geometria da Guarda associada move-se com ela. Se apagar o elemento ascendente, a Guarda também é apagada.
Pode associar uma Guarda aos seguintes elementos:
•Escada (a Guarda é associada à Cercadura da Escada)
•Plano de Referência de Laje e Cobertura

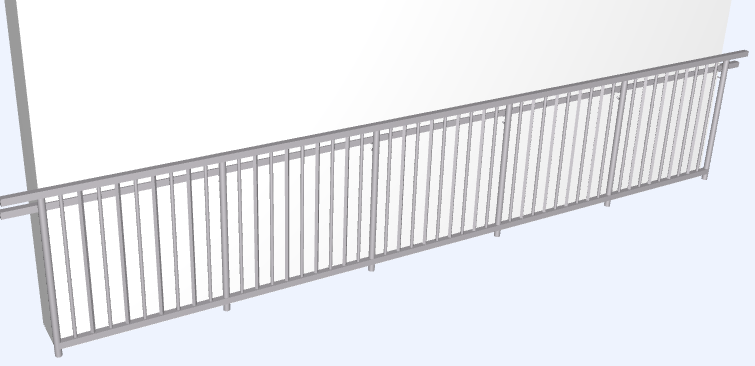

•Linha de Referência de uma Parede

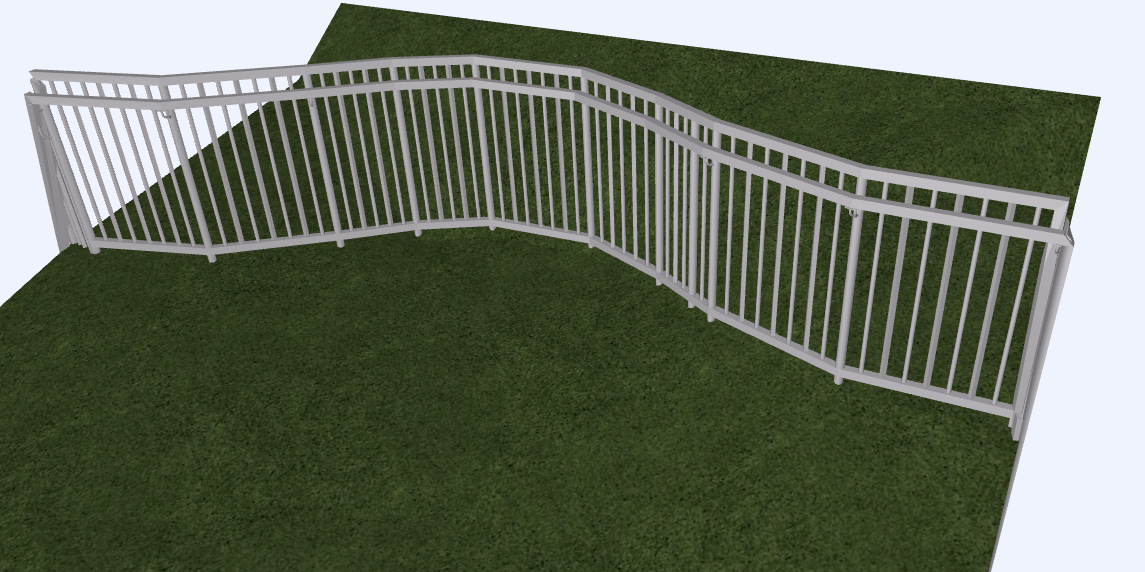

•Nós e cumeeiras de uma Malha (p. ex., vedações)

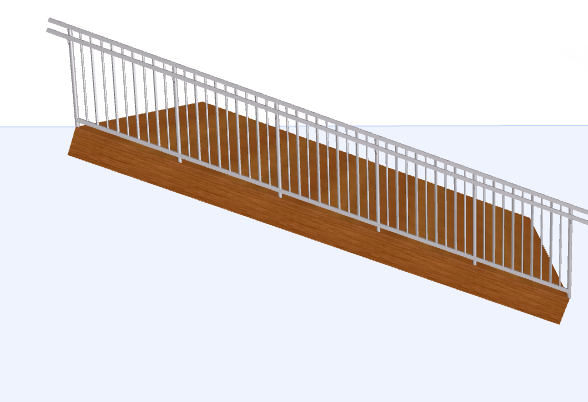

Associar Guarda a Elementos do Modelo 3D
Ver os exemplos abaix.
Guarda Associativa numa Escada
1.Active a Ferramenta Guarda na Barra de Ferramentas ou Caixa de Informações.

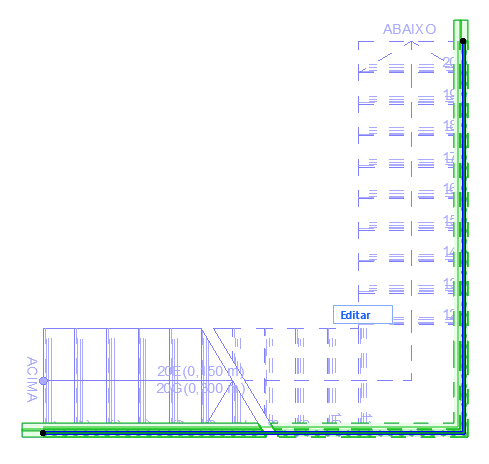

2.Clicar em ambas as extremidades da linha de Cercadura da Escada, que é realçada durante a entrada da Guarda associativa.
3.Faça duplo clique para completar a Guarda, que é associada à Escada. A Guarda segue automaticamente as alterações à linha de cercadura da Escada (curvar/endireitar uma aresta, inserir/remover um Nó).

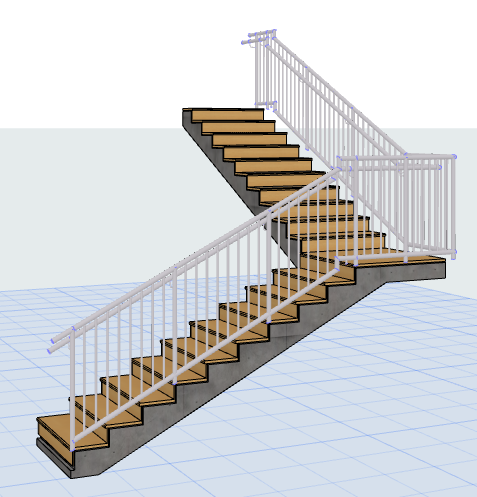

Guarda Associativa a Escada

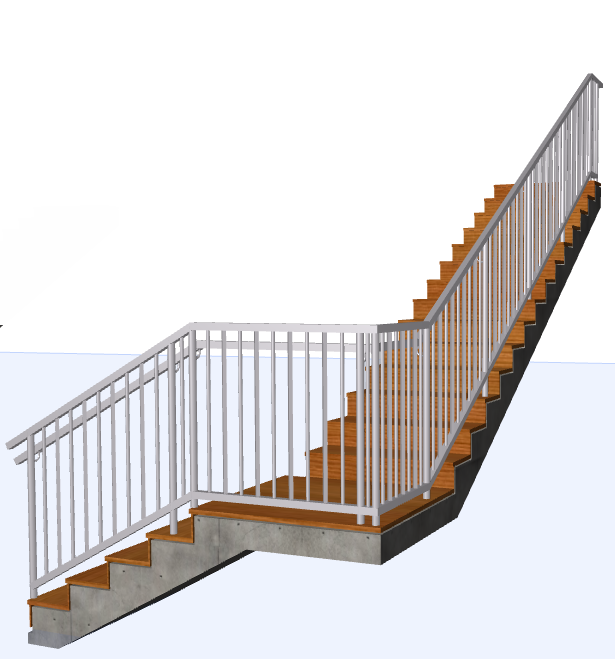

Adicionar Guarda Automaticamente a Nova Escada
Antes de colocar uma Escada, pode escolher adicionar-lhe uma Guarda automaticamente: clique numa ou em ambas as opções "Adicionar Guarda" na Caixa de Informações de Escada. Desta forma, coloca dois elementos de uma só vez (Escada e Guarda).
Caixa de Informações de Escada: Adicionar Guarda(s) ao Colocar uma Escada (Direita, Esquerda, Ambos os lados)
Guarda Associativa numa Laje
1.Active a Ferramenta Guarda na Barra de Ferramentas ou Caixa de Informações.
2.Clique em dois Nós da Laje.

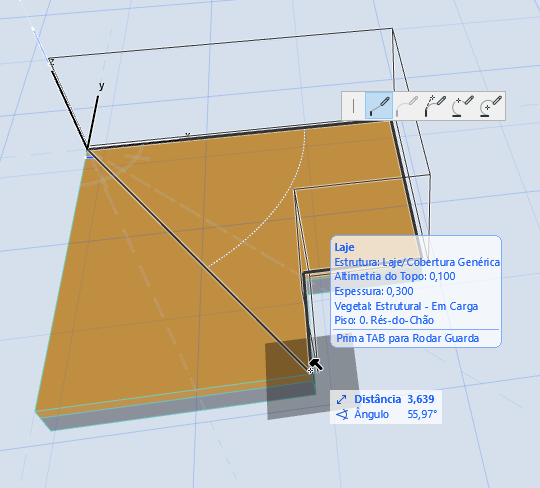

3.O feedback do contorno da Laje indica quais as arestas da Laje que serão usadas para a Guarda. Dado que a Laje é um polígono, pode existir mais do que uma solução. Clique em Tab para ver o feedback para os percursos de Guarda alternativo:
Prima Tab para Escolher o Percurso da Guarda em Volta da Laje
4.Faça duplo clique para colocar a Guarda, que é associada à Laje.

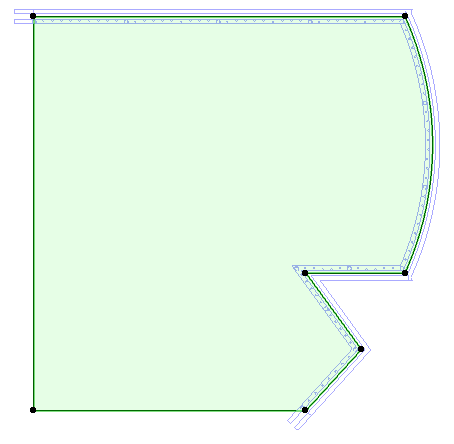

A Guarda Associada Segue as Edições da Laje "Ascendente"
Rodar Segmento (Redefinir Polilinha da Guarda)
Se a Guarda estiver associada a uma parte do elemento polígono, pode rodar-se para outras partes do elemento ascendente.
Nota: esta opção só está disponível se o elemento ascendente for um polígono (p. ex., uma Laje). Não está disponível para Guardas numa Escada.

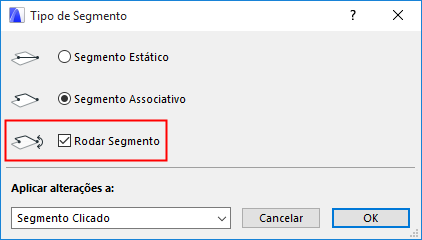

Para um Segmento de Guarda seleccionado, use o controlo da palete de contexto do Tipo de Segmento. Assinale o controlo Rodar Segmento para rodar a Guarda para outra parte do elemento polígono ascendente:

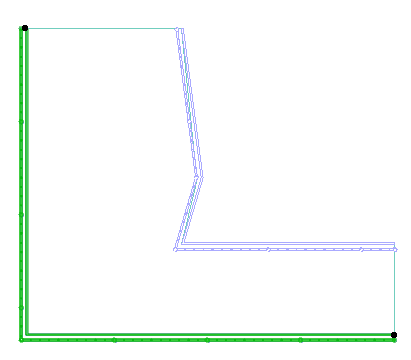

Rodar Segmento de Guarda Com o Elemento Polígono Ascendente

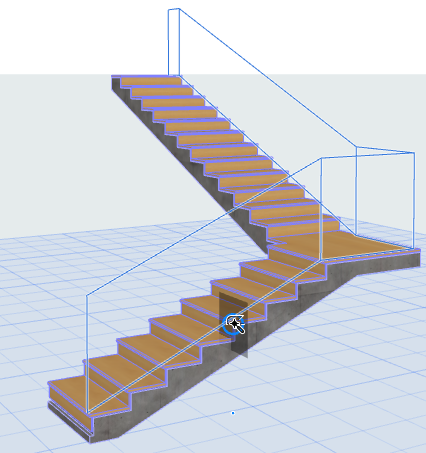

Guarda Associativa com Vara Mágica
Coloque Guardas em elementos associados (Escada, Laje, Morph, Parede, Cobertura) com a Vara Mágica.
Com a Ferramenta Guarda activa, prima a Barra de Espaço e, depois, clique em qualquer elemento para traçar automaticamente a sua aresta ou forma de polígono e colocar uma Guarda associada.
