Definições de Segmento (Página de Definições da Ferramenta Guarda)
Altura de Segmento e Afastamento Vertical
Introduza a Altura de Segmento.
A posição de outros componentes de Guarda pode depender da altura de Segmento:
•A altura da Barra Superior é igual à altura de Segmento (o que não é válido para Corrimãos ou Barras).
•Os topos dos Postes de Guarda, Postes Intermédios, Balaústres e Painéis podem ser definidos como afastamento do topo de Segmento.
Opcionalmente, adicione um afastamento vertical (positivo ou negativo) à altura de Segmento.
Um Segmento de Guarda é associativo por defeito, mas pode alterar qualquer Segmento para Estático.
Ver Trabalhar com Segmentos de Guarda e Nós.
Inclinação e Enviesamento de Segmento de Guarda

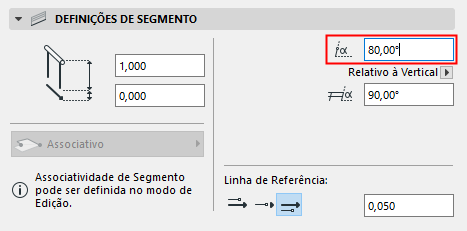

Incline o Segmento introduzindo um grau de enviesamento, medido na perpendicular ao plano do Segmento.
Segmento de Guarda Inclinado

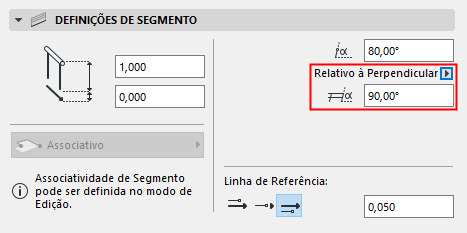

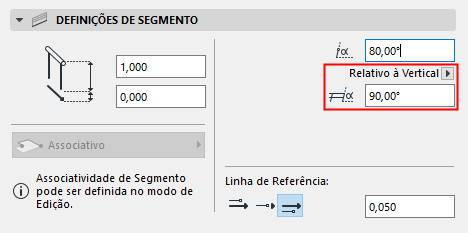

Opcionalmente, enviese o Segmento. Defina o ângulo de enviesamento: relativo à vertical ou perpendicular à linha de referência da Guarda.
Enviesar Segmento de Guarda (relativamente ao Plano Vertical ou Perpendicular)
Também pode enviesar ou inclinar o Segmento graficamente, modificando o ângulo da Barra Superior no modo de Edição.
Ver Inclinação e Enviesamento de Guarda no Modo de Edição.
Afastamento do Segmento de Guarda em Relação à Linha de Referência
Conforme necessário, afaste o Segmento de um dos lados da Linha de Referência da Guarda. Introduza o valor do afastamento no campo.
Para outras utilizações da Linha de Referência, veja Linha de Referência da Guarda.
